Резеңке сақиналардың қызмет мерзімі және оларды зақымсыз орнату ережелері

Резеңке тығыздағыш сақина немесе O-ring құбыр арматурасында, сорғыда, гидравликалық және пневматикалық жабдықта, мұнай-газ агрегаттарында кең қолданылады. Оның міндеті — екі түйісетін бет арасындағы саңылауды жауып, сұйықтықтың, газдың немесе майдың сыртқа шығуына жол бермеу.

Қазақстан кәсіпорындарында сақиналар мұнай өнімдерімен, бұрғылау ерітінділерімен, техникалық сумен, буымен және агрессивті химиялық ортамен жұмыс істейді. Алматы мен Шымкенттегі жылы климаттан бастап Астана, Қарағанды және Ақтөбедегі қатты аязға дейінгі температура айырмасы эластомердің қартаюына тікелей әсер етеді. Сондықтан тығыздағышты тек өлшеміне қарап емес, материал маркасы мен жұмыс жағдайына қарай таңдау қажет.

Резеңке сақинаның қызмет мерзімін не анықтайды

Материалдың химиялық төзімділігі

Ең көп қолданылатын материалдардың бірі — NBR, яғни нитрил-бутадиен каучугі. Ол минералды майға, дизель отынына және гидравликалық сұйықтықтарға төзімді, әдетте -30…+100 °C аралығында пайдаланылады. Арнайы төмен температуралық қоспалар болса, төменгі шек шамамен -40 °C-қа жетуі мүмкін.

EPDM этилен-пропилен каучугі ыстық суға, буға, гликольге және озонға жақсы төзеді. Оның типтік жұмыс диапазоны -40…+150 °C. Алайда EPDM минералды майлармен, мұнай өнімдерімен және майлы гидравликалық сұйықтықтармен үйлеспейді.

FKM немесе FPM фторкаучук жоғары температурада, мұнай өнімдерінде және көптеген химиялық ортада қолданылады. Көптеген маркалары +200 °C-қа дейінгі режимге жарайды. Бірақ ыстық бу, ыстық су және кейбір төмен молекулалы аминдер әсерінде арнайы құрам таңдау қажет.

VMQ силикон резеңкесі төмен және жоғары температурада тұрақты, тағамдық және медициналық жабдықта қолданылуы мүмкін. Бірақ оның тозуға, жыртылуға және кейбір майларға төзімділігі NBR немесе FKM-мен салыстырғанда төмен.

Температура, қысым және қозғалыс

Жоғары температура резеңкенің қаттылығын өзгертіп, серпімділігін төмендетеді. Аязда сақина қатайып, бастапқы қысу күшін жоғалтады. Қысым шамадан тыс болса, сақина саңылауға ығысып, экструзиялық жыртылу пайда болады. Ал білік немесе шток қозғалысы кезінде бет кедір-бұдырлығы жоғары болса, тығыздағыштың жұмыс жиегі қажалады.

Қызмет мерзіміне озон, ультракүлгін сәуле, оттек, металл бөлшектері және дұрыс таңдалмаған майлау материалы да әсер етеді. Ашық қоймада сақталған сақина өндірістік қаптамадағы бұйымға қарағанда тезірек қартаяды.

Материалдарды таңдау бойынша қысқаша салыстыру

Көрсетілген диапазондар анықтамалық мәндер болып саналады. Нақты шек қоспа құрамына, қаттылыққа, қысымға және жұмыс ортасының әсер ету ұзақтығына байланысты. Техникалық тапсырмада температура, қысым, орта атауы, өлшемі, қаттылығы және динамикалық немесе статикалық жұмыс режимі көрсетілуі тиіс.

Маңызды инженерлік қағида: сақинаның қызмет мерзімін ең әлсіз фактор анықтайды. Дұрыс материалдың өзі өткір жиекке, ластанған канавкаға немесе шамадан тыс саңылауға орнатылса, алғашқы іске қосу кезінде істен шығуы мүмкін.

Нормативтік құжаттар және сапаны бақылау

O-ring өлшемдерін таңдағанда Қазақстанда қолданылатын ГОСТ 9833-73 және резеңке тығыздағыш сақиналарға қатысты ГОСТ 18829-2017 талаптарын тексеру орынды. Бұл құжаттар сақиналардың номинал өлшемдеріне, конструкциялық орындалуына және техникалық талаптарына бағдар береді. Нақты партия үшін өндірушінің ТУ, материал паспорты, сәйкестік құжаты және қаттылық көрсеткіші сұралады.

Гидравликалық жүйелерде сақинаның қаттылығы көбіне 70 Shore A маңында таңдалады, алайда жоғары қысымда тірек сақинасы немесе қаттылығы жоғары қоспа қажет болуы мүмкін. Сапаны қабылдау кезінде сыртқы жарық, көпіршік, қабыршақ, қылау, өлшем ауытқуы және беттегі механикалық зақым тексеріледі. Күмәнді бұйымды қысым астындағы арматураға орнатуға болмайды.

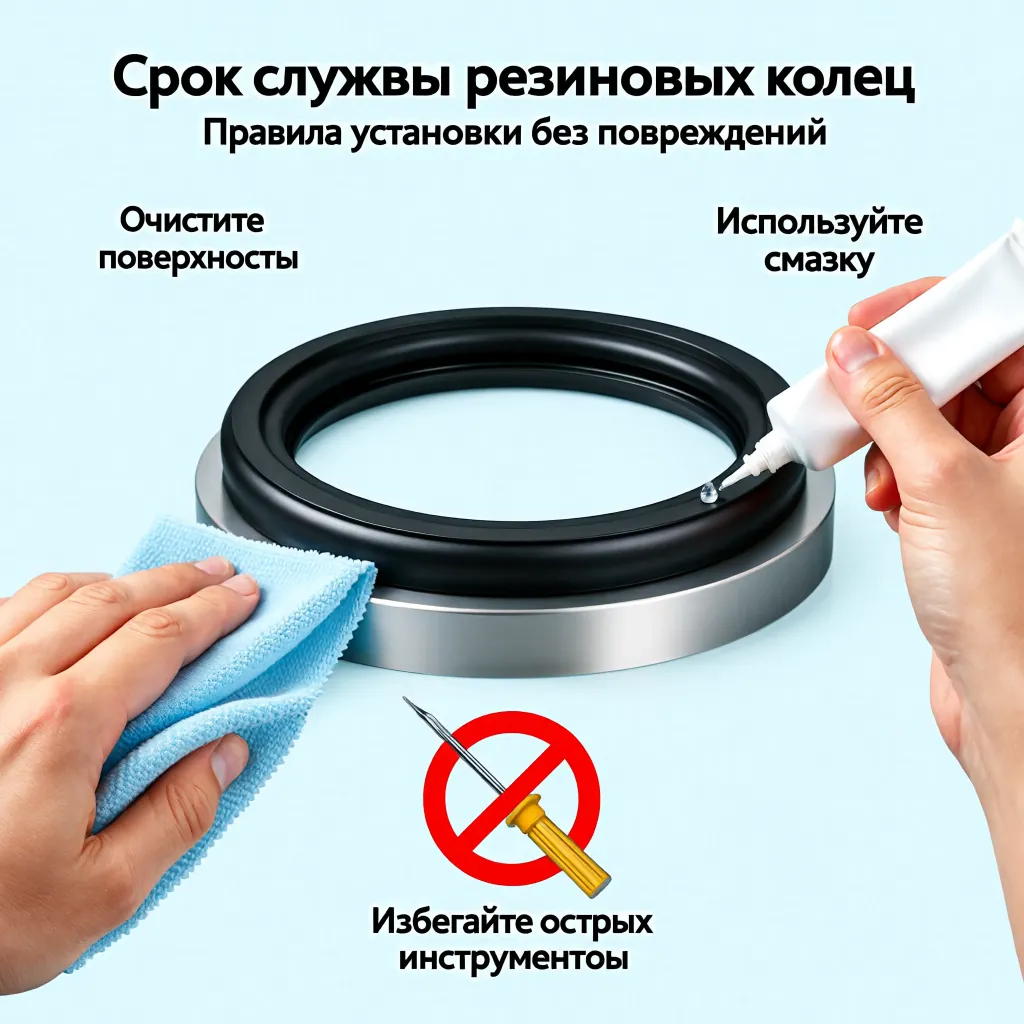

Резеңке сақинаны зақымсыз орнату тәртібі

1. Жабдықты қауіпсіз күйге келтіріңіз. Қысымды түсіріп, құбырды босатып, электр немесе гидравликалық энергия көзін ажыратыңыз. Мұнай-газ нысандарында газдандыру және рұқсатнама тәртібі сақталуы керек.
2. Ескі сақинаны өткір құралмен ілмеңіз. Бұрауыш немесе пышақ канавкаға сызат түсіреді. Пластик ілмек, жұмсақ монтаж ілгегі немесе арнайы экстрактор пайдаланыңыз.
3. Канавканы тазалаңыз. Металл үгіндісін, ескі майды, тотты және қатқан тығыздағыш қалдығын толық кетіріңіз. Шүберек талшығы да тығыздау аймағында қалмауы тиіс.
4. Беттерді өлшеңіз және тексеріңіз. Білік диаметрі, корпус ұясы, канавка ені мен тереңдігі сызбаға сәйкес болуы қажет. Өткір жиектерді өндіруші көрсеткен фаскамен өңдеңіз. Бет кедір-бұдырлығы динамикалық тығыздағышта ерекше маңызды.
5. Үйлесімді майлағыш жағыңыз. Майлау материалы резеңке мен жұмыс ортасына сәйкес болуы тиіс. EPDM сақинасына минералды май жағу қауіпті; силиконды май, сумен үйлесімді монтаждық паста немесе өндіруші ұсынған құрам қолданылады.
6. Сақинаны бұрамай орналастырыңыз. Оны созып, шиыршықтап немесе бұрап салуға болмайды. Үлкен диаметрлі сақинаны бір нүктеден тартпай, шеңбер бойымен біркелкі орналастырыңыз.
7. Қосылатын бөлшекті ось бойымен енгізіңіз. Білік бұрандасынан, шпонка ойығынан немесе өткір жиектен өткенде сақинаны қорғау үшін конустық монтаж төлкесі мен уақытша жең қолданыңыз.
8. Біртіндеп сынаңыз. Алдымен төмен қысымда, кейін жұмыс қысымына жақындатылған режимде тексеріңіз. Сыртқы ағу, қысымның түсуі немесе сақинаның ығысуы байқалса, жабдықты дереу тоқтатыңыз.

Сақтау және жоспарлы ауыстыру

Резеңке сақиналар жабық, құрғақ және қараңғы қоймада сақталуы керек. Ұсынылатын жағдай — шамамен +5…+25 °C, салыстырмалы ылғалдылығы қалыпты, озон түзетін электр жабдықтарынан және тікелей күн сәулесінен алыс орын. Сақинаны сымға іліп қоюға, ауыр бөлшекпен басуға немесе маймен бірге бір пакетте сақтауға болмайды.

Өндірушінің қаптамасын монтажға дейін ашпаңыз. Әр партияда материал маркасы, өлшемі, қаттылығы және шығарылған күні көрсетілген таңбалау болуы қажет. Қойма есебінде FIFO қағидасын, яғни бұрын келген бұйымды бұрын пайдалану тәртібін енгізу тиімді.

Статикалық суық су жүйесінде сапалы сақина бірнеше жыл қызмет етуі мүмкін, ал жоғары температуралы, қысымды немесе динамикалық торапта ауыстыру аралығы айлармен есептеледі. Нақты мерзім тек жұмыс журналы, ағу мониторингі және бөлшекті бөлшектеп тексеру арқылы белгіленеді. Кәсіпорындарда, соның ішінде мұнай-газ, металлургия және коммуналдық нысандарда, жоспарлы жөндеу кезінде сақинаны қайта қолданбай, жаңасына ауыстыру қауіпсіз.

Қазақстан кәсіпорындары үшін практикалық кеңес

Қарағандыдағы металлургиялық желіге арналған сақина мен Шымкенттегі су дайындау қондырғысына арналған сақинаның талаптары бірдей емес. Qarmet сияқты металлургиялық өндірісте абразивті шаң мен жоғары температура ескерілсе, «ҚазМұнайГаз» нысандарында мұнай өнімдері, қысым, күкіртсутек және жарылыс қауіпсіздігі талаптары басым болады. Астана мен солтүстік өңірлерде жабдық сыртта тұрса, іске қосу кезіндегі төмен температура да есепке алынады.

Тапсырыс бергенде тек сақинаның ішкі диаметрін емес, толық белгіленуін көрсетіңіз: өлшем стандарты, қима диаметрі, материал, қаттылық, түс, жұмыс ортасы, температура және қысым. Дайын өлшем каталогтан таңдалуы мүмкін, ал сирек өлшем немесе арнайы қоспа үшін жеке техникалық келісім қажет.

Резеңке сақиналар мен басқа да РТИ өнімдерін каталогтан қарауға болады. Материалды, өлшемді немесе өндірістік торапты нақтылау қажет болса, байланыс беті арқылы өтінім жіберіңіз. Кеңес алу үшін +7 958 578-05-89 телефонына немесе kz@ural-rti.org электрондық поштасына жазыңыз.

Қорытынды

Сақинаның ұзақ қызметі үш шартқа сүйенеді: жұмыс ортасына сай эластомер, стандартқа сәйкес өлшем және дұрыс монтаж. Канавканы тазалау, өткір жиекті жою, үйлесімді майлағыш қолдану және қысымды біртіндеп беру — көп жағдайда мерзімінен бұрын ағуды болдырмайтын қарапайым, бірақ міндетті операциялар.
