Гидравликаға арналған шевронды тығыздағыштар гидроцилиндр штогы мен поршенін, сондай-ақ қозғалмалы қосылыстарды жұмыс сұйықтығының ағуынан қорғау үшін қолданылады. Олар тау-кен техникасында, металлургиялық агрегаттарда, мұнай-газ жабдықтарында, пресс-қондырғыларда және Қазақстандағы коммуналдық машиналарда кең таралған.
Шевронды жинақтың негізгі артықшылығы — бірнеше тығыздағыш сақинаның қысым әсерінен бір-біріне тіреліп, жұмыс саңылауын автоматты түрде компенсациялауы. Бірақ дұрыс нәтиже алу үшін профиль өлшемі, резеңке маркасы, манжет саны, қысым класы және монтаж технологиясы нақты торапқа сәйкес таңдалуы керек.
Шевронды тығыздағыш қалай жұмыс істейді

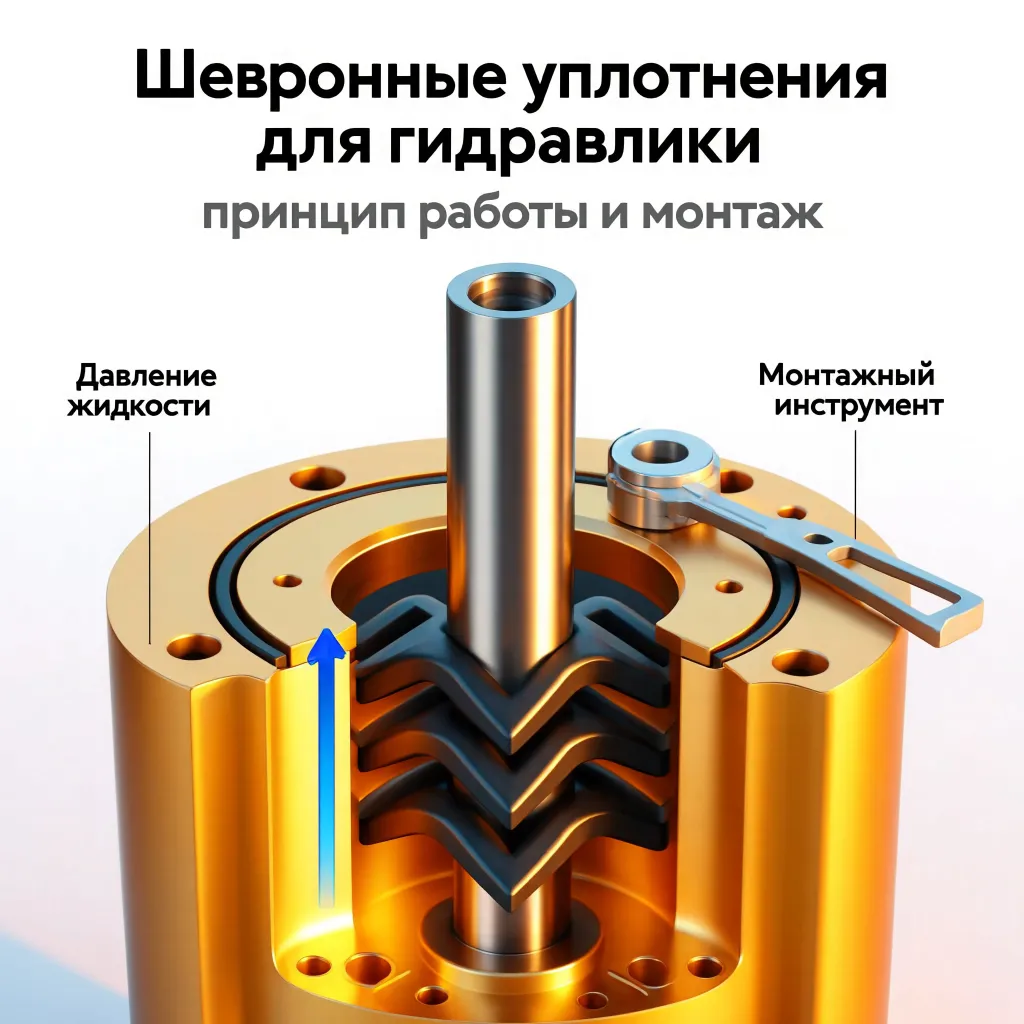

Шевронды манжета әдетте бүйір тірек сақинасынан, бірнеше тығыздағыш элементтен және қысым сақинасынан тұрады. Жүйеде қысым көтерілген кезде сұйықтық манжета ернеулеріне әсер етеді. Осы күш резеңке элементтерді цилиндр қабырғасына немесе шток бетіне қысып, саңылауды жабады.
Қысымның өздігінен күшейтетін әсері төмен және орта қысымды гидравликалық тораптарда тиімді. Пакет конструкциясы тозған кезде кей жағдайда қосымша сақина енгізуге немесе қысу күшін реттеуге мүмкіндік береді. Дегенмен шамадан тыс тарту үйкелісті арттырып, қызуды, штоктың сызылуын және манжет ернеуінің жыртылуын туғызады.
Практикалық ереже: шевронды тығыздағышты тек сыртқы диаметрі бойынша таңдауға болмайды. Жұмыс қысымы, штоктың жылдамдығы, сұйықтық түрі, температура және төлке мен штоктың нақты өлшемдері міндетті түрде тексеріледі.
Қолданылатын материалдар және жұмыс ортасы
Гидравликалық шевронды тығыздағыштар үшін материал таңдау Қазақстан жағдайында ерекше маңызды. Қарағанды мен Павлодардағы өндірісте қысқы іске қосу температурасы төмен болуы мүмкін, ал Маңғыстау мен Атырау аймақтарында шаң, тұзды орта және жоғары температура әсер етеді.
| Материал | Ұсынылатын орта | Жұмыс температурасы, шамамен | Негізгі ерекшелігі |
|---|---|---|---|
| NBR, нитрил-бутадиен каучугі | Минералды гидравликалық майлар, майлау материалдары | -30…+100 °C | Майға төзімді, экономикалық тиімді, жалпы гидравликаға қолайлы |
| FKM, фторкаучук | Жоғары температуралы майлар, агрессивті қоспалары бар сұйықтықтар | -20…+200 °C | Температураға және химиялық әсерге төзімді |
| EPDM | Су негізіндегі сұйықтықтар, ыстық су, кейбір тежегіш сұйықтықтары | -45…+150 °C | Суға және буға төзімді, минералды майлармен үйлеспейді |
| Полиуретан, PU | Динамикалық гидроцилиндрлер, абразивті орта | -30…+110 °C | Жоғары тозуға төзімді, бірақ химиялық үйлесімділігі тексерілуі керек |
| PTFE негізді композиция | Жоғары жылдамдық, төмен үйкеліс қажет тораптар | -60…+200 °C | Үйкелісі аз, көбіне серпімді элементпен бірге қолданылады |
NBR көп жағдайда ISO VG 32, 46 немесе 68 класты минералды гидравликалық майлармен жұмыс істейтін цилиндрлерге таңдалады. Егер жүйеде су-гликольді сұйықтық қолданылса, NBR немесе EPDM таңдауы өндіруші кестесімен расталуы тиіс. Бір тығыздағышты әртүрлі сұйықтыққа сынақсыз ауыстыруға болмайды.
Таңдау кезінде ескерілетін негізгі параметрлер
Қысым және қозғалыс жылдамдығы
Манжета профилі гидрожүйенің номиналды ғана емес, іске қосу кезіндегі қысым соққыларына да есептелуі керек. Гидроцилиндрлерде клапанның күрт жабылуы қысымды қысқа уақытқа арттырады. Сондықтан каталогтағы рұқсат етілген қысым шегін нақты жабдықтың паспортымен салыстыру қажет.
Шток жылдамдығы жоғары болған жағдайда үйкеліс жылуы өседі. Мұндай тораптарда төмен үйкелісті полиуретан, PTFE бағыттаушы элементтері немесе арнайы динамикалық профильдер қарастырылады.
Өлшемдер және саңылау
Негізгі өлшемдер: шток диаметрі, отырғызу ойығының диаметрі мен ені, цилиндр ішкі диаметрі, манжета биіктігі және пакет саны. ГОСТ 14896-84 талаптары гидравликалық құрылғыларға арналған резеңке тығыздағыш манжеталарды таңдауда жиі негіз ретінде пайдаланылады, алайда нақты шеврон профилі сызбаға, техникалық шартқа немесе өндіруші каталогына сәйкес тексеріледі.
