Кіріспе: неліктен фитинг стандарттарын білу маңызды?
Қазақстанның мұнай-газ, металлургия және энергетика саласындағы кәсіпорындарда — КазМунайГаз, АрселорМиттал Теміртау, Шымкент мұнай өңдеу зауыты (ПКОП) және басқа да ірі объектілерде — құбыр жүйелері әртүрлі елдерде өндірілген жабдықтардан құралады. Осыған байланысты ЖРЖ фитингтері (жоғары рұқсат жасалған, яғни прецизионды қосылыс элементтері) бірнеше стандарт жүйесіне сәйкес келуі тиіс. ГОСТ, DIN (Еуропа), ANSI/ASME (АҚШ) стандарттары арасындағы айырмашылықтарды түсінбей, тығыздағыш элементтерді дұрыс таңдау мүмкін емес.
Дұрыс таңдалмаған фитинг немесе оған сәйкес келмейтін резеңке тығыздағыш — бұл ағу, авариялық тоқтау, қоршаған ортаға зиянды заттардың шығуы. Қазақстанның қатаң климаттық жағдайларында (–45°С-тан +50°С-қа дейін) бұл мәселе одан да өткір тұрады.
Негізгі стандарт жүйелері: жалпы шолу
ГОСТ жүйесі (ТМД кеңістігі)
Қазақстанда негізгі қолданылатын стандарттар — ГОСТ 16037-80 (дәнекерлеу қосылыстары), ГОСТ 8946-75 (ыстыққа төзімді фитингтер), ГОСТ 28338-89 (құбырлардың шартты диаметрлері). Фитинг бетінің тегістігі, резьба қадамы, фланец бетінің типі — барлығы ГОСТ бойынша регламенттелген. ГОСТ К (Қазақстан ұлттық стандарты) көбінесе ГОСТ нормативтеріне сілтеме жасайды, бірақ жергілікті климаттық ерекшеліктерге қосымша талаптар қоюы мүмкін.
DIN жүйесі (Еуропа)
DIN 2353, DIN 2391 стандарттары — еуропалық жабдықтарға арналған фитинг өлшемдерін, материал талаптарын және тығыздау кеңістігінің геометриясын анықтайды. DIN стандарты метрикалық жүйені пайдаланады, бірақ ГОСТ-тан өлшемдік ауытқулары бар.
ANSI/ASME жүйесі (АҚШ)
ANSI B16.5, ASME B16.11 стандарттары — АҚШ және ағылшын тілді елдерде кеңінен қолданылады. Фланец класстары (150, 300, 600, 900, 1500, 2500) қысым рейтингін білдіреді. Дюймдік өлшем жүйесін пайдаланады, бұл метрикалық жүйемен үйлесімділік мәселесін тудырады.

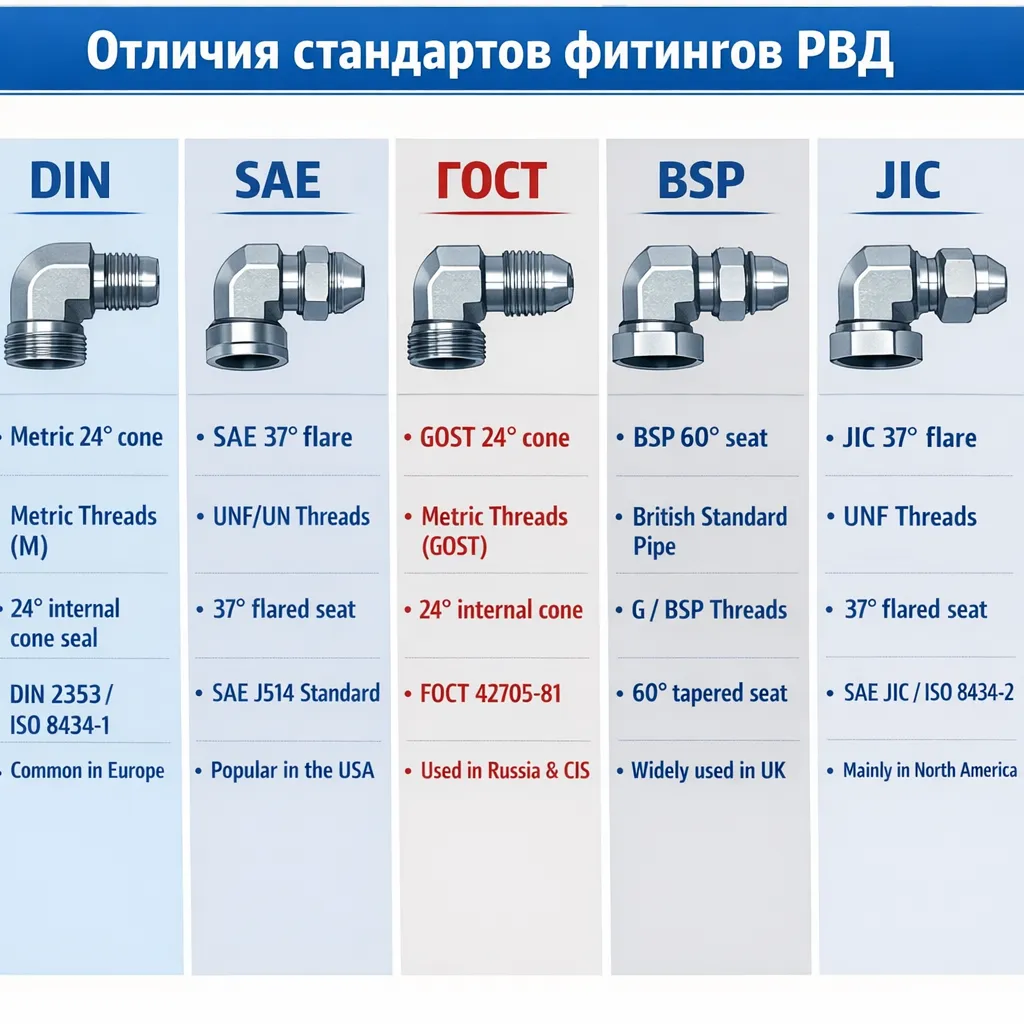

Стандарттар арасындағы негізгі айырмашылықтар
| Параметр | ГОСТ | DIN (EN) | ANSI/ASME |
|---|---|---|---|
| Өлшем жүйесі | Метрикалық (мм), ДУ | Метрикалық (мм), DN | Дюймдік (inch), NPS |
| Қысым белгіленуі | Ру (кгс/см²) | PN (бар) | Class (150–2500) |
| Фланец бетінің типі | Тегіс (1), тілікті (2-8) | Type B, C, D, E | RF, RTJ, FF |
| Тығыздағыш ойығы | ГОСТ 15180-86 бойынша | EN 1514 бойынша | ASME B16.20 бойынша |
| Резьба | Метрикалық, трубалық (ГОСТ 6357) | Метрикалық ISO, BSP | NPT, NPTF (конустық) |
| Материал маркалауы | Сталь 20, 09Г2С, 12Х18Н10Т | P250GH, 1.4571 | A105, A182 F316 |
| Тығыздағыш температура диапазоны | –60°С…+300°С (материалға байланысты) | –40°С…+250°С | –29°С…+538°С |
Маңызды ескерту: ГОСТ бойынша ДУ 50 және DIN бойынша DN 50 номиналды бірдей, бірақ нақты ішкі диаметрлері, қабырға қалыңдықтары және фланец саңылау орналасуы (PCD — bolt circle diameter) айырмашылық көрсетуі мүмкін. Стандартты араластыру категориялы түрде тыйым салынады — бұл Қазақстанда жиі кездесетін қате!
Резеңке тығыздағыш элементтерге қойылатын талаптар
Фитинг стандартына байланысты тығыздағыш сақиналар (О-ринг), фланецтік жалпақшалар (прокладкалар) және манжеттер де түрлі өлшемдерге ие болады. Мысалы:
- ГОСТ 9833-73 — О-ринг өлшемдері, кесілім диаметрі ГОСТ фитингтеріне арналған;
- ISO 3601 — DIN фитингтеріне арналған О-ринг стандарты;
- AS 568 — ANSI/ASME фитингтеріне арналған американдық О-ринг стандарты.
Бұл үш стандарттағы О-ринг кесілім диаметрі (cross-section) мен ішкі диаметрі бірдей емес. Мысалы, ГОСТ бойынша 035-040-25 (ішкі d=35 мм, сыртқы D=40 мм, кесілім 2,5 мм) деген өлшемге дәл сәйкес келетін ISO немесе AS 568 номері жоқ — аралық өлшем қажет.
Каучук маркаларын таңдау
Қазақстанның климаттық жағдайларында тығыздағыш материалын таңдау ерекше назар аударуды қажет етеді:
- НБР (нитрил-бутадиен каучук), ГОСТ маркасы — ИРП-1068: мұнай өнімдеріне төзімді, –30°С…+100°С. Батыс Қазақстан мұнай кен орындарында кеңінен қолданылады;
- ФКМ (фторкаучук), маркасы — СКФ-26, Viton®: агрессивті ортаға төзімді, –20°С…+200°С. Шымкент мұнай өңдеу зауытында қолданылады;
- ЭПДМ (этилен-пропилен), маркасы — СКЭПТ: бу, ыстық суға төзімді, –50°С…+150°С. ТЭЦ және жылу жүйелерінде (Астана, Қарағанды) қолданылады;
- Силикон (VMQ): тамақ өнеркәсібі, –60°С…+200°С. Алматы, Түркістан тамақ кәсіпорындарында.
Практикалық кеңестер: Қазақстан кәсіпорындарына арналған
1. Стандартты дұрыс анықтау
Жабдықтың паспортына (datasheet) қараңыз. Еуропалық жабдық (Siemens, Bosch Rexroth) — DIN, американдық (Parker, Swagelok) — ANSI, ТМД жабдығы — ГОСТ. Аралас жүйелерде адаптер фитингтері қолданылады, бірақ әрбір қосылыс нүктесіндегі тығыздағыш сәйкес стандартқа арналған болуы тиіс.
Арзан сату
Асботехникалық бұйымдар
Жеңдер мен шлангілер
Жетек белдіктері
Жоғары қысымды жеңдер
Инженерлік пластиктер
Конвейер таспалары
Қосылыстар мен қысқыштар
Мойынтіректер
Резеңке жабындар
Резеңке қоспалары мен желімдер
Сақиналар мен манжеттер
Техникалық пластиналар
Шнурлар мен профильдер 2. Тығыздағыш элементтерін алдын ала тексеру
Монтаждан бұрын О-ринг немесе прокладканың физико-механикалық көрсеткіштерін тексеріңіз: қаттылық (Shore A), созылу кезіндегі беріктік, салыстырмалы ұзару, қысу қалдығы. ГОСТ 9833-73 бойынша О-ринг қысу деформациясы 15-25% аралығында болуы тиіс.
3. Климаттық фактор
Қазақстанның солтүстік аймақтарында (Қостанай, Петропавл) қысқы температура –45°С-қа дейін төмендейді. Мұндай жағдайда стандартты НБР тығыздағыштар жарамсыз — суыққа төзімді НБР (ГОСТ ИРП-1287) немесе ЭПДМ қолдану керек.
Жиі кездесетін қателер
- ГОСТ фланецке DIN прокладка орнату — PCD (болт шеңберінің диаметрі) айырмашылығы 2-4 мм, бұл ағуға алып келеді;
- NPT резьбаға BSP фитинг бұрау — конустық және цилиндрлік резьба үйлеспейді, тіпті PTFE таспамен де тығыздау кепілдігі жоқ;
- Class 150 мен Ру 16 теңестіру — шамамен сәйкес, бірақ жоғары температурада Class 150 қысым рейтингі төмендейді, ГОСТ Ру 16 тұрақты;
- Қолда бар О-рингті «ұқсас» өлшемге қою — 0,5 мм ауытқу қысу деформациясын бұзып, мерзімінен бұрын істен шығуға алып келеді.
Біздің мүмкіндіктеріміз
ural-rti.org — кез келген стандартқа (ГОСТ, DIN, ANSI) сәйкес резеңке тығыздағыш элементтерді жеке тапсырыс бойынша дайындайды. Біздің каталогымызда О-ринг, прокладка, манжет, сальник және басқа да РТИ бұйымдарының кең ассортименті бар. Стандартты емес өлшемдерді жеке дайындау мүмкіндігі — қосымша артықшылық.
Кеңес алу және тапсырыс беру үшін: +7 958 578-05-89, электрондық пошта: kz@ural-rti.org.
ГОСТ фитингке DIN стандартты О-ринг орнатуға бола ма?
Тікелей орнату ұсынылмайды. ГОСТ 9833-73 және ISO 3601 стандарттарындағы О-ринг өлшемдері (ішкі диаметр, кесілім диаметрі) айырмашылық көрсетеді. Мысалы, ГОСТ бойынша кесілім 2,5 мм болса, ISO стандартында ең жақын мән 2,62 мм. Бұл ауытқу қысу деформациясын бұзып, тығыздау сенімділігін төмендетеді. Дұрыс шешім — нақты стандартқа арналған тығыздағышты тапсырыс беру. Біздің маман +7 958 578-05-89 нөмірі арқылы кеңес бере алады.
Қазақстанның суық климатында қандай тығыздағыш материалын қолдану керек?
Солтүстік аймақтарда (Қостанай, Петропавл, Астана) қысқы температура –40°С-тан төмен түседі. Мұндай жағдайда стандартты НБР (нитрил) жарамсыз — ол –30°С-та қатаяды. Ұсыныс: суыққа төзімді НБР (ИРП-1287, –50°С дейін) немесе ЭПДМ (СКЭПТ, –55°С дейін). Мұнай ортасында ЭПДМ қолдануға болмайды — бұл жағдайда тек суыққа төзімді НБР. Каталогтан таңдау: https://ural-rti.org/catalog/
ANSI Class 150 мен ГОСТ Ру 16 бірдей ме?
Шамамен сәйкес, бірақ толық теңестіру қате. ANSI B16.5 бойынша Class 150 фланецтің рұқсат етілген қысымы температураға байланысты өзгереді: бөлме температурасында ≈19,6 бар, бірақ 260°С-та тек 6,6 бар. ГОСТ Ру 16 — бұл 16 кгс/см² (≈15,7 бар) жұмыс қысымы көрсетілген температурада. Фланец саңылауларының орналасуы (PCD) да сәл ерекшеленеді. Сондықтан бір жүйеге екі стандартты араластырмау керек.
КазМунайГаз объектілерінде қандай фитинг стандарты басым?
КазМунайГаз-дың ірі жобаларында (Теңіз, Қарашығанақ, Қашаған) негізінен ANSI/ASME стандарты қолданылады, себебі технологиялық жабдықтар АҚШ, Еуропа өндірушілерінен алынған. Бірақ инфрақұрылымдық құбыр жүйелерінде (жылу, су) ГОСТ стандарты сақталады. Әрбір жағдайда тығыздағыш элементтерді дұрыс стандарт бойынша таңдау маңызды. Біздің кәсіпорын екі стандартқа да сәйкес РТИ бұйымдарын дайындайды — kz@ural-rti.org арқылы хабарласыңыз.
NPT және BSP резьбалы фитингтерге арналған тығыздағыштардың айырмашылығы қандай?
NPT (American National Pipe Thread) — конустық резьба, тығыздау резьбаның өзі арқылы жүреді, бірақ қосымша PTFE таспа немесе герметик қолданылады. О-ринг ойығы жоқ жағдайлар жиі. BSP (British Standard Pipe) — цилиндрлік (BSPP) немесе конустық (BSPT) болуы мүмкін, цилиндрлік нұсқасында О-ринг міндетті. Бұл екі резьба жүйесі өзара ауыстырылмайды: қадам бұрышы (NPT — 60°, BSP — 55°) әртүрлі. Қате қосылыс кезінде ағу сөзсіз.
Стандартты емес өлшемдегі тығыздағышты қайда тапсырыс беруге болады?
Стандартты емес немесе аралық өлшемдегі О-ринг, прокладка, манжет және басқа РТИ бұйымдарын https://ural-rti.org/ сайтында жеке дайындауға тапсырыс бере аласыз. Чертеж немесе үлгі бойынша дайындау мүмкін. Қазақстанға жеткізу қамтамасыз етіледі. Байланыс: +7 958 578-05-89, kz@ural-rti.org.
