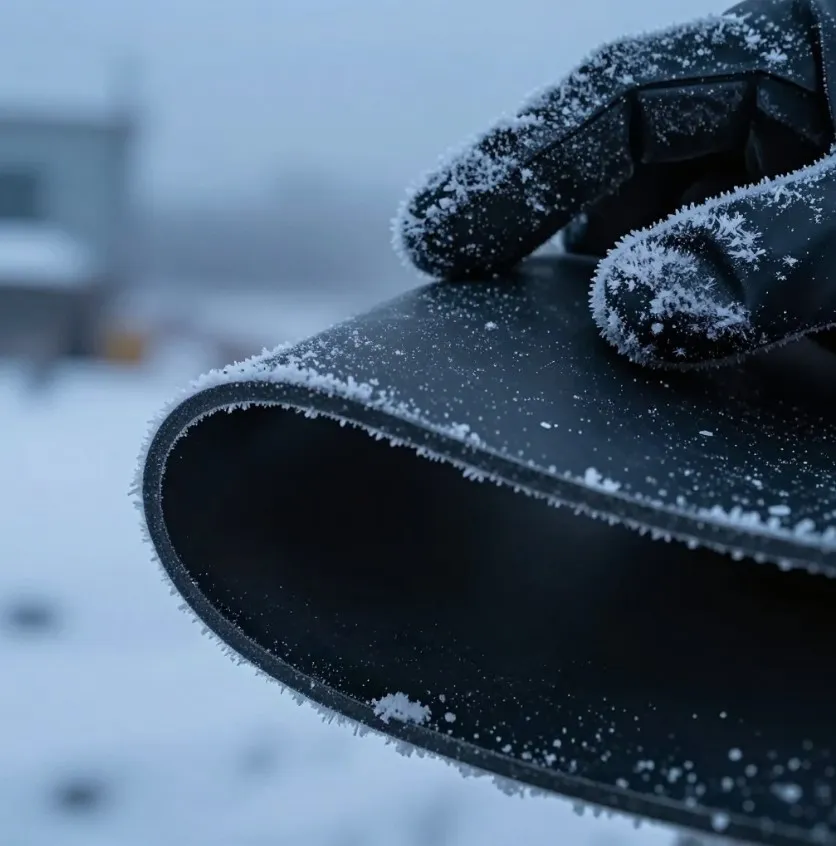

Техпластинаның аязға төзімділігі: резеңке неге жарылады және Қиыр Солтүстікке нені таңдау керек

Техпластинаның аязға төзімділігі — резеңке төсемнің төмен температурада серпімділігін, жыртылуға қарсылығын және қысымнан кейін бастапқы пішінін сақтау қабілеті. Қазақстанның солтүстік өңірлерінде, мұнай-газ нысандарында, тау-кен кәсіпорындарында және ашық эстакадаларда бұл көрсеткіш тығыздау сенімділігін тікелей анықтайды.

Қарапайым өндірістік резеңке -20…-30 °C шамасында қатайып, болтпен қысылған жерде жарылуы мүмкін. Ал Батыс Қазақстандағы ашық мұнай нысандарында, Ресейдің Қиыр Солтүстігіне жөнелтілетін жабдықта немесе қыс мезгілінде тасымалданатын құбыр арматурасында температура -40 °C-тан төмен түсуі ықтимал. Сондықтан техпластинаны тек қалыңдығы мен бағасына қарап емес, каучук түрі, температура диапазоны, орта әсері және механикалық жүктеме бойынша таңдау қажет.

Резеңке аязда неге жарылады?

Резеңке полимер тізбектерінен, толтырғыштардан, пластификаторлардан және вулканизация жүйесінен тұрады. Температура төмендегенде полимер молекулаларының қозғалысы баяулайды. Материалдың шынылану температурасына жақындаған сайын резеңке иілгіш эластомерден қатты, морт денеге айналады.

Жарықшақтың негізгі себептері:

• Каучук маркасының сәйкес келмеуі. Құрамында табиғи каучук немесе стандартты бутадиен-стирол каучугы басым пластина аязда тез қатаяды.
• Артық қысу және керу. Қысылған төсемде ішкі кернеу жиналады. Металл бөлшектердің термиялық шөгуі бұл кернеуді арттырады.
• Қайталама мұздату-еріту циклі. Ылғал сіңген, кеуекті немесе шеті қорғалмаған материалда микрожарықтар ұлғаяды.
• Май, отын және реагенттер әсері. Мұнай өнімдері кейбір резеңкелерді ісіндіреді, кейін аязда ісінген қабат морт сынады.
• Қате монтаж. Өткір жиек, жеткіліксіз қысу, шамадан тыс тартылған болт және радиусы аз иілу қауіпті.

Маңыздысы: каталогтағы «аязға төзімді» деген белгі нақты жұмыс температурасын өздігінен білдірмейді. Құжатта әдетте ең төменгі пайдалану температурасы, қаттылық, салыстырмалы ұзару, жыртылу беріктігі және сынақ әдісі көрсетілуі тиіс.

Инженерлік ереже: техпластинаның төменгі температура шегін қоршаған ауаның минимумы бойынша емес, тығыздау аймағындағы нақты температура мен механикалық жүктеме бойынша таңдаңыз. Қауіпсіздік қоры кемінде 10–15 °C болғаны дұрыс.

Қиыр Солтүстікке арналған каучук түрін қалай таңдау керек?

Төмен температурада әмбебап бір ғана резеңке жоқ. Бір материал аязға жақсы төзгенімен, мұнайға немесе қышқылға әлсіз болуы мүмкін. Сондықтан таңдаудың бірінші қадамы — жұмыс ортасын анықтау.

Кестедегі температуралар бағдарлық мәндер. Нақты техпластина үшін өндірушінің паспорты, техникалық шарттары және сынақ хаттамасы негізгі құжат болып саналады. Мысалы, акрилонитрилі төмен NBR аязда жақсырақ жұмыс істейді, бірақ майға төзімділігі жоғары нитрил сорттарынан әлсіз болуы мүмкін.

ГОСТ талаптары және Қазақстандағы сатып алу тәжірибесі

Жалпы мақсаттағы резеңке техпластиналар үшін ГОСТ 7338-90 кеңінен қолданылады. Бұл стандарт пластиналардың түрін, өлшемдерін, қабылдау талаптарын және физикалық-механикалық көрсеткіштерін белгілеуге негіз болады. Майға, қышқылға, сілтіге немесе жоғары температураға арналған арнайы орындаулар көбіне жеке ТУ бойынша өндіріледі.

Морозостойкость көрсеткішін бағалауда төмен температурадағы резеңке қасиеттерін анықтайтын ГОСТ 9.029-74 және қысу жағдайындағы сынақтарға арналған нормативтік әдістер пайдаланылады. Кәсіпорын сатып алу құжатында тек «ГОСТ бойынша» деп шектелмей, нақты марканы, қаттылықты, температура ауқымын және жұмыс ортасын көрсетуі керек. Қазақстанда жеткізілетін өнімге қолданылатын ГОСТ К немесе СТ РК құжаттарының өзектілігін де тексерген жөн.

КазМұнайГаз жүйесіндегі мұнай базалары, Қарашығанақ пен Теңіз бағытындағы мердігерлер, тау-кен кәсіпорындары және бұрынғы АрселорМиттал Теміртау, қазіргі Qarmet өндірістік нысандары үшін бірдей төсемді барлық жерге қолдану дұрыс емес. Мұнай желісіне төмен акрилонитрилді NBR немесе арнайы майға төзімді қоспа қажет болуы мүмкін, ал салқындатқыш су, бу және сыртқы құбыр тіректерінде EPDM тиімдірек.

Техпластинаны дұрыс таңдау алгоритмі

1. Минималды температураны анықтаңыз. Ауа райы дерегіне қоса құбыр, фланец немесе люк бетінің нақты температурасын есептеңіз.
2. Жұмыс ортасын жазыңыз. Су, бу, мұнай, дизель, гликоль, қышқыл, сілті және абразив бөлшектерінің бар-жоғын көрсетіңіз.
3. Жүктемені есептеңіз. Статикалық қысу, діріл, фланец қысымы және бөлшектердің салыстырмалы қозғалысы ескеріледі.
4. Қаттылық пен қалыңдықты таңдаңыз. Тым қатты төсем бұдыр бетті толтырмайды, ал тым жұмсақ төсем қысымнан шығып кетуі мүмкін.
5. Паспорт сұраңыз. Онда каучук түрі, Shore A қаттылығы, тығыздық, ұзару, жыртылу беріктігі, жұмыс температурасы және партия нөмірі болғаны жөн.

Фланецті қосылыста аязға төзімді техпластина қолданылса да, болттарды шамадан тыс қатайтуға болмайды. Қысу біркелкі орындалуы, металл беттер тоттан және өткір қырлардан тазартылуы қажет. Пластинаны тесіктерге дәл келтіріп кесіңіз; болтпен тесіп, материалды жыртуға жол бермеңіз. Қоймада орамды тік қоймай, күн сәулесінен, озон көздерінен және жылытқыштан алыс, құрғақ жерде сақтау керек.

Казахстан жағдайында қандай шешім тиімді?

Астана, Қарағанды және Павлодардағы ашық жабдықтар үшін қысқы температура -35 °C-қа дейін төмендейтін болса, төмен температуралық SBR, BR немесе CR негізіндегі орындау қарастырылады. Солтүстік Қазақстан мен Ресейдің Қиыр Солтүстігіне жіберілетін механизмдерде -50 °C деңгейі есепке алынса, EPDM, арнайы төмен температуралық NBR немесе силикон негізіндегі пластина таңдалады.

Шымкент пен Алматыда абсолюттік аяз төменірек болғанымен, таулы аймақтағы түнгі суық, ультракүлгін, озон және температураның күрт ауысуы маңызды. Мұнда CR немесе EPDM сыртқы қолдануға жиі қолайлы. Мұнай өнімдері бар торапта EPDM қолдануға болмайды, себебі ол майдан ісінеді және герметикалығын жоғалтады.

Техпластина түрлері, өлшемдері және өндірістік орындаулар каталогта берілген: https://ural-rti.org/catalog/. Нақты жұмыс температурасы мен орта көрсетілсе, инженер марка мен қалыңдықты таңдауға көмектеседі. Байланыс үшін +7 958 578-05-89, kz@ural-rti.org мекенжайын пайдалануға болады. Өндіру және тапсырыс беру туралы ақпарат: ural-rti.org.

Қорытынды

Аязда резеңкенің жарылуы көбіне материалдың шынылану шегіне жақындауынан, дұрыс таңдалмаған каучуктан және монтаждағы ішкі кернеуден болады. Қиыр Солтүстікке арналған техпластина үшін төмен температуралық сипаттама ғана емес, мұнайға, суға, озонға және қысымға төзімділік те бір уақытта тексерілуі тиіс. Ең қауіпсіз шешім — ГОСТ немесе ТУ бойынша паспорты бар, нақты жұмыс жағдайына бейімделген өнімді қолдану.
