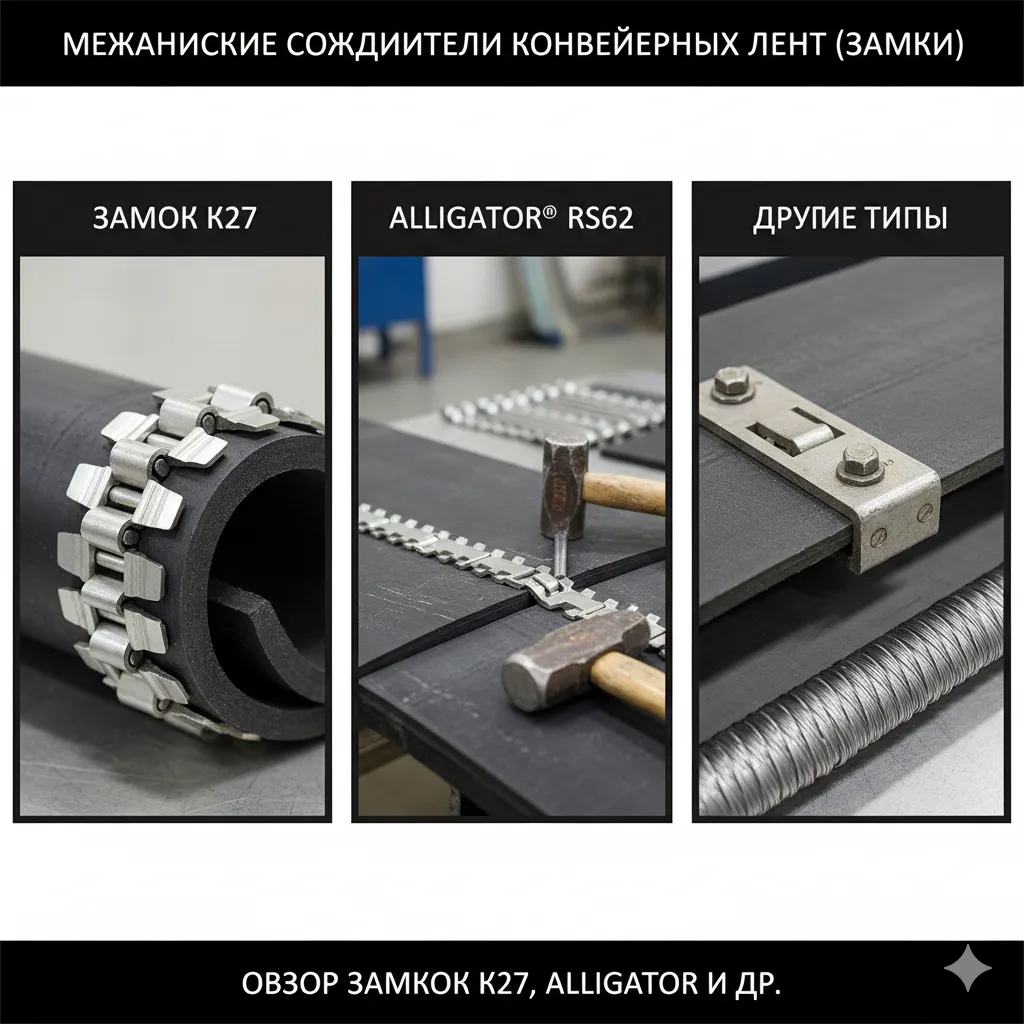

Конвейерлік таспалардың механикалық жалғағыштары: К27, Alligator және басқа құлыптарға шолу

Конвейерлік таспаның механикалық жалғағышы немесе конвейер құлпы таспа ұштарын болт, қапсырма, топса немесе арнайы сым элементтері арқылы біріктіруге арналған. Мұндай шешім таспаны өндірістік желіден ұзақ уақыт алмай ауыстыруға, шұғыл жөндеу жүргізуге және вулканизациялық жабдық болмаған жағдайда желіні іске қосуға мүмкіндік береді.

Қазақстанда механикалық жалғағыштар көмір, кен байыту, цемент, астық сақтау, металлургия, мұнай-газ және құрылыс материалдары кәсіпорындарында қолданылады. Құлып таңдау кезінде тек таспаның еніне қарау жеткіліксіз: таспа қалыңдығы, тарту күші, барабан диаметрі, тасымалданатын материалдың түйіршіктілігі, ылғалдылық, абразивтілік және жұмыс температурасы есепке алынады.

Механикалық жалғағыш пен вулканизацияның айырмашылығы

Ыстық немесе суық вулканизация дұрыс орындалса, таспаның тұтас әрі герметикалық жалғануын қамтамасыз етеді. Алайда бұл әдіске пресс, қыздыру элементтері, арнайы желім, дайындау уақыты және білікті маман қажет. Ұзын немесе тар конвейерлерде таспаны шексіз контурға келтіру күрделі болуы мүмкін.

Механикалық құлыптың негізгі артықшылығы — монтаждың жылдамдығы. Тәжірибеде жөндеу бригадасы дайындалған таспа ұшын бірнеше сағат ішінде жалғай алады. Бұл әсіресе кеніштердегі, карьерлердегі және маусымдық астық терминалдарындағы тоқтап қалу шығынын азайтады. Кемшілігі — жалғау аймағы роликтерден өткенде соққы, шу және қосымша тозу пайда болуы мүмкін. Сондықтан құлыптың түрі таспаның және конвейердің нақты параметрлеріне сәйкес таңдалады.

К27 конвейер құлпы

К27 — резеңке-маталы конвейер таспаларына арналған кең таралған механикалық жалғағыштардың бірі. Әдетте ол таспа ұштарын қапсырма немесе арнайы профиль элементтерімен бекітуге негізделеді. Нақты конструкциясы өндірушіге, таспа қалыңдығына және жеткізу жиынтығына байланысты өзгеруі мүмкін, сондықтан сатып алу кезінде К27 атауымен қатар техникалық паспорттағы жұмыс диапазонын тексеру қажет.

К27 құлыптары орташа және жоғары жүктемелі таспаларда, соның ішінде көмір, әктас, қиыршық тас, руда және сусымалы құрылыс материалдарын тасымалдауда қолданылуы мүмкін. Құлыптың тиімділігі таспа ұштарын біркелкі кесуге, бекіту элементтерінің дұрыс орналасуына және барабан диаметрінің жеткілікті болуына тәуелді.

К27 таңдауда тексерілетін параметрлер

• таспа қалыңдығы және нақты конструкциясы: EP, БКНЛ, ТК, М немесе басқа орындау;
• таспа еніне сәйкес құлыптың жұмыс ұзындығы;
• қапсырманың немесе профильдің рұқсат етілген тарту жүктемесі;
• ең кіші барабан диаметрі;
• тасымалданатын материалдың абразивтілігі және түйір өлшемі;
• құлып материалының коррозияға төзімділігі.

Alligator жалғағыштары: қашан тиімді

Alligator типті жалғағыштар таспаға тістері немесе қапсырмалары арқылы бекітілетін, жиі топсалы штифтпен жабылатын жүйелерге жатады. Олар салыстырмалы түрде жұқа және орташа қалыңдықтағы таспаларға, қаптама таспаларына, сұрыптау желілеріне, ауыл шаруашылығы және қойма конвейерлеріне ыңғайлы.

Alligator жүйесінің маңызды артықшылығы — жалғаудың төмен профилі. Дұрыс орнатылған жағдайда ол тазалағыш пышақтармен және кейбір барабан қырғыштарымен жақсы үйлеседі. Дегенмен өте ірі кесекті рудада, жоғары тарту күшінде немесе үлкен барабандарда жеңіл Alligator үлгісінің орнына күшейтілген қапсырмалы немесе болтты жалғағыш қажет болуы мүмкін.

Alligator таңдалғанда өндіруші көрсеткен таспа қалыңдығының диапазонын сақтау керек. Тым қалың таспаға жұқа модель қолданылса, тістер резеңке қабатынан толық өтпейді; ал тым жұқа таспаға ұзын тістер қойылса, олар таспа негізін зақымдап, бойлық жыртылуға себеп болуы ықтимал.

К27, Alligator және басқа құлыптарды салыстыру

Қазақстан жағдайында материал таңдаудың ерекшелігі

Қазақстанның климатында конвейерлер жазғы ыстықта және қыста төмен температурада жұмыс істеуі мүмкін. Ашық карьерлерде, көмір қоймаларында және солтүстік өңірлердегі өндірісте температураның маусымдық ауытқуы таспа резеңкесінің икемділігіне әсер етеді. Сондықтан таспаның өзі үшін төмен температураға арналған резеңке қоспасы, ал құлып үшін тоттануға төзімді немесе қорғаныш жабыны бар болат таңдалады.

Таспа резеңкесінде табиғи каучук, бутадиен-стирол каучугі, полибутадиен және майға төзімді қажет болғанда бутадиен-нитрил каучугі қолданылуы мүмкін. Резеңке қоспасының нақты маркасы өндіруші құжатында көрсетіледі. Майлы көмір, мұнай өнімдері немесе химиялық реагенттер бар ортада жалпы мақсаттағы таспа орнына майға, озонға және химиялық әсерге төзімді орындау қажет.

Конвейер таспаларына қойылатын негізгі талаптарды таңдауда ГОСТ 20-85 сияқты резеңке-маталы таспаларға арналған нормативтік құжаттар, өндірушінің ТУ-ы және нақты кәсіпорынның техникалық регламенті басшылыққа алынады. Құлыптардың өзіне бірыңғай әмбебап өлшем қолданылмайтын жағдайлар жиі кездеседі, сондықтан жеткізушінің паспорты, монтаж нұсқаулығы және рұқсат етілген жүктеме кестесі міндетті түрде сұралады.

Құлыпты таспа ені бойынша ғана таңдамаңыз: ең алдымен таспа қалыңдығын, тарту күшін, барабан диаметрін және жалғау аймағындағы қырғыштардың жұмысын тексеріңіз.

Механикалық құлыпты монтаждау тәртібі

1. Таспаның зақымдалған бөлігін алып, ұшын конвейер осіне перпендикуляр етіп кесіңіз.
2. Ұштағы резеңке қабатты қопармай, ластанудан, майдан және ылғалдан тазалаңыз.
3. Құлыпты өндіруші шаблоны бойынша ортасына келтіріп, таспа еніне біркелкі бөліңіз.
4. Қапсырма, болт немесе бекіту элементтерін көрсетілген ретпен орнатыңыз.
5. Топсалы штифтті немесе сымды енгізіп, оның екі ұшын сенімді бекітіңіз.
6. Жалғау биіктігін, шығып тұрған металл бөліктерін және таспа жиегінің симметриясын тексеріңіз.
7. Конвейерді бос жүрісте іске қосып, кейін материалсыз және жүктемемен бақылау жүргізіңіз.

Бекіту нүктелерінің аралығы әр модельде өзгеше болады. Қапсырмаларды балғамен кездейсоқ соғу, таспа ұшын қисық кесу немесе құлыпты шамадан тыс қысып жіберу жалғау беріктігін төмендетеді. Монтаж кезінде көзілдірік, қолғап және кесуге төзімді қорғаныс құралдары қолданылуы тиіс.

Жиі кездесетін ақаулар және алдын алу

• Құлыптың үзілуі: таспаның тарту күші жалғағыштың рұқсат етілген мәнінен жоғары немесе бекіту қадамы дұрыс емес.
• Таспаның жиегінің жыртылуы: ұш дұрыс кесілмеген, құлып орталықтанбаған немесе барабан диаметрі тым кіші.
• Шамадан тыс шу: жалғау элементтері біркелкі отырмаған, штифт майысқан немесе қырғышпен аралық сақталмаған.
• Коррозия: ылғал ортада қорғанышсыз болат қолданылған; тот баспайтын немесе қапталған нұсқа қажет.
• Таспаның сырғуы: мәселе әрдайым құлыпта емес; тарту станциясы, барабан қаптамасы және таспа керілуі де тексеріледі.

Qarmet кәсіпорындары, көмір және кен байыту нысандары, цемент зауыттары, Алматы, Астана және Шымкенттегі қойма-логистикалық желілер үшін бірдей құлып ұсыну дұрыс емес. Жабдықтың нақты режимі, таспа қоры, қосалқы бөлшек логистикасы және тоқтап қалудың құны ескерілуі қажет. Құлып пен таспаны бір жеткізушіден алғанда сәйкестік тәуекелі азаяды.

Құлыпты қалай дұрыс тапсырыс беруге болады

Сұранысқа таспа ені, қалыңдығы, қабат саны, таспа түрі, конвейердің өнімділігі, жылдамдығы, барабан диаметрі, материалдың сипаты және жұмыс температурасы енгізіледі. Егер таспа бұрыннан бар болса, оның таңбалануын және жалғау аймағының фотосын жіберу таңдауды жылдамдатады.

К27, Alligator және басқа механикалық жалғағыштар бойынша каталогты ural-rti.org каталогынан қарауға болады. Техникалық кеңес алу үшін ural-rti.org сайтына кіріңіз, +7 958 578-05-89 телефонына қоңырау шалыңыз немесе kz@ural-rti.org электрондық поштасына таспа параметрлерін жіберіңіз. Қажет болса, РТИ бұйымдарын дайындау және нақты өндірістік жағдайға бейімдеу мүмкіндігі де талқыланады.
