Жетек белдігі электрқозғалтқыштың айналу моментін желдеткішке, сорғыға, компрессорға, конвейерге немесе станок шпинделіне беретін негізгі РТЖ элементтерінің бірі. Ол үздіксіз жұмыс, шаң, май, температура ауытқуы және біліктердің дұрыс реттелмеуі әсерінен біртіндеп тозады. Белдіктің толық үзілгенін күту Қазақстан кәсіпорындары үшін, әсіресе мұнай-газ, металлургия, тау-кен және коммуналдық нысандарда, айтарлықтай өндірістік шығынға әкелуі мүмкін.
Белдікті ауыстыру мерзімі тек күнтізбелік ресурсқа емес, оның нақты жағдайына, жүктемеге, тартылу күшіне, шкивтердің күйіне және пайдалану ортасына байланысты белгіленеді. Жоспарлы қарап-тексеру кезінде визуалды белгілерді дұрыс тану — ең арзан әрі сенімді диагностика әдісі.
Жетек белдігінің негізгі түрлері
Өнеркәсіпте кең таралған белдіктерге клинобелдіктер, тар профильді клинобелдіктер, тісті белдіктер, жалпақ белдіктер және вариаторлық белдіктер жатады. Белдіктің түрі шкив профиліне, берілетін қуатқа, айналу жиілігіне және жұмыс режиміне сай таңдалады.
- Клинобелдік көбіне желдеткіштерде, сорғыларда, компрессорларда және жалпы өнеркәсіптік жетектерде қолданылады.
- Тісті белдік айналысты дәл синхрондауды қажет ететін механизмдерге орнатылады.
- Жалпақ белдік жоғары жылдамдықтағы немесе ұзын берілісті жетектерде пайдаланылады.
- Вариаторлық белдік шкив диаметрі жұмыс кезінде өзгеретін берілістерге арналған.
Клинобелдіктердің өлшемдері мен қабылдау талаптарын таңдағанда ГОСТ 1284.1-89, ГОСТ 1284.2-89 және қолданыстағы кәсіпорын стандарты немесе өндірушінің техникалық шарттары ескеріледі. Қазақстандағы жобалау және жөндеу құжаттамасында ГОСТ, СТ РК, ТУ және жабдық паспортының талаптары бір-бірімен салыстырылуы тиіс.
Тозудың визуалды белгілері

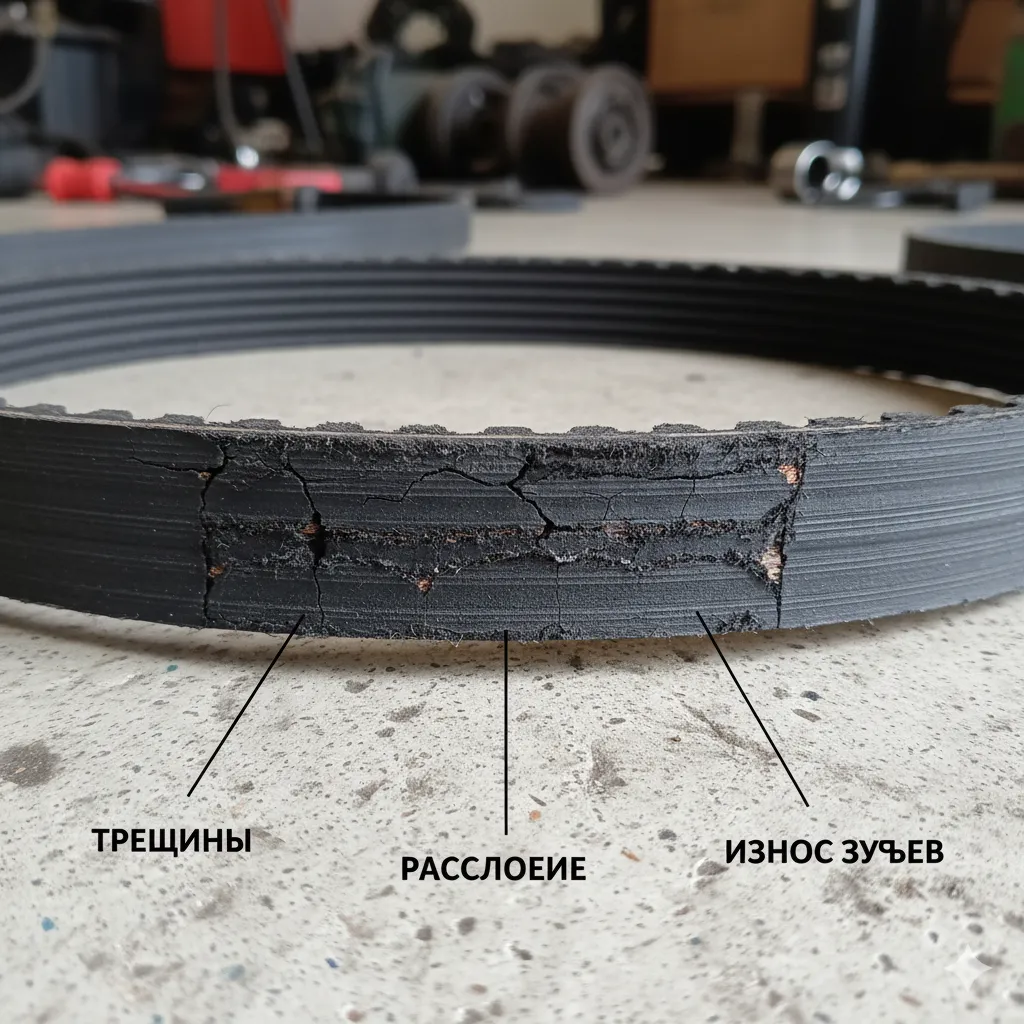

1. Жарықтар мен қабаттардың ажырауы
Белдіктің сыртқы бетінде көлденең немесе бойлық жарықтар пайда болса, резеңке-маталық қаңқа икемділігін жоғалта бастағанын көрсетеді. Ұсақ жарықтардың өзі иілу кезінде үлкейеді. Егер жарық белдіктің жұмыс қырына, тістеріне немесе корд аймағына жетсе, белдікті пайдалануды тоқтатып, ауыстыру қажет.
Қабаттану, жиектің ашылуы, резеңкенің матадан бөлінуі және корд жіптерінің көрінуі — қалпына келтірілмейтін ақаулар. Мұндай белдікті желіммен жөндеу қауіпсіз шешім болып саналмайды.
2. Жұмыс бетінің жылтырлануы және сырғанау іздері
Шкивпен жанасатын бет шамадан тыс жылтырланып, қара түсті қажалу іздерімен жабылса, белдік сырғанап жұмыс істеген болуы мүмкін. Оның себептері — әлсіз тартылу, шамадан тыс жүктеме, шкив ойығының тозуы немесе майдың түсуі. Сырғанау кезінде белдік қызады, қатаяды және қысқа уақытта үзілуі ықтимал.
3. Бүйір қабырғалардың қажалуы
Клинобелдіктің бүйір беттері біркелкі тегіс болуы керек. Бір жағы ғана қажалса, біліктер параллель орналаспаған немесе шкивтер бір жазықтықта тұрмаған. Жиектің жыртылуы, өткір қырлардың пайда болуы және резеңке үгіндісінің жиналуы — монтаж геометриясын тексеруге арналған маңызды сигнал.
4. Тістердің қажалуы немесе секіріп кетуі
Тісті белдікте тістердің ұшы жұқарса, қисаю байқалса немесе бірнеше тіс түсіп қалса, оны дереу ауыстыру керек. Тісті белдік сырттай бүтін көрінгенімен, ішкі тартқыш қабат созылып кетуі мүмкін. Мұндай жағдайда механизм фазасы өзгереді, ал жетек тоқтап қалуы ықтимал.
5. Белдіктің созылуы және діріл
Белдік тарту құрылғысының рұқсат етілген шегіне жетсе, бірақ әлі де бос тұрса, оның созылуы шамадан асқан. Жұмыс кезінде қатты діріл, ырғақты соққы, ысқырық немесе іске қосу кезіндегі қысқа уақыттық шу да тозу белгісі болуы мүмкін. Дегенмен дыбыстың себебі тек белдік емес: подшипник, шкив, муфта және білік теңгерімі де тексеріледі.
Белдікті тексерудің өндірістік тәртібі
- Жабдықты толық тоқтатып, электр қорегін ажыратыңыз және іске қосылудан қорғаңыз.
- Қорғаныс қаптамасын алып, белдіктің бүкіл ұзындығын жарық, қажалу, майлану және қабаттану белгілеріне тексеріңіз.
- Шкив ойықтарының тозуын, жарықтарын және бір жазықтықта орналасуын бақылаңыз.
- Белдіктің тартылуын өндіруші көрсеткен әдіспен немесе арнайы динамометрмен өлшеңіз.
- Бірнеше белдік қатар жұмыс істесе, оларды бір жинақ ретінде ауыстырыңыз.
Инженерлік ереже: белдікті тек сыртқы көрінісіне қарап емес, оның өлшеміне, тартылуына, шкив геометриясына және жұмыс режиміне байланысты бағалаңыз. Бір ғана ақаулы белдікті жаңа белдікпен араластырып қолдану жүктеменің тең бөлінбеуіне әкеледі.
Арзан сату
Асботехникалық бұйымдар
Жеңдер мен шлангілер
Жетек белдіктері
Жоғары қысымды жеңдер
Инженерлік пластиктер
Конвейер таспалары
Қосылыстар мен қысқыштар
Мойынтіректер
Резеңке жабындар
Резеңке қоспалары мен желімдер
Сақиналар мен манжеттер
Техникалық пластиналар
Шнурлар мен профильдер Материал мен жұмыс жағдайын ескеру
Көптеген өнеркәсіптік клинобелдіктер майға және температураға төзімді синтетикалық каучук негізінде, полиэфир немесе полиаамид кордпен жасалады. Жалпы мақсаттағы белдіктер көбіне EPDM, хлоропренді каучук немесе майға төзімді NBR негізіндегі қоспалардан өндіріледі. Нақты марка өндірушінің техникалық құжатында көрсетілуі тиіс, өйткені бірдей өлшемдегі белдіктердің қаттылығы, майға төзімділігі және рұқсат етілген температурасы әртүрлі болады.
| Жұмыс жағдайы | Ұсынылатын қасиет | Тозу қаупі | Бақылау жиілігі |
|---|---|---|---|
| Құрғақ цех, қалыпты жүктеме | Жалпы өнеркәсіптік резеңке қоспасы | Созылу, қажалу | Айына кемінде 1 рет |
| Май, дизель отыны немесе эмульсия бар орта | NBR негізіндегі майға төзімді орындау | Ісіну, жұмсару, сырғанау | Аптасына 1 рет |
| Суық ашық алаң, қысқы температура | Иілгіштігі сақталатын арнайы қоспа | Қатаю, бойлық жарық | Әр ауысым алдында |
| Шаңды карьер немесе металлургиялық цех | Тозуға төзімді қаптама және жабық қорғаныс | Абразивті қажалу, қызу | Әр 1–2 апта сайын |
Қазақстандағы Астана, Қарағанды және Павлодар өңірлерінде қысқы төмен температура белдіктің иілгіштігін азайтады. Алматы мен Шымкенттегі шаң, жылу және маусымдық ылғалдылық та материал таңдауға әсер етеді. Қажет болса, өндірушіден майға, озонға, төмен температураға немесе жоғары қызуға төзімді нұсқаны сұрау керек.
Белдікті ауыстырғанда жиі жіберілетін қателер
- Ескі белдіктің өлшемін өлшемей, тек сыртқы ұқсастығына қарап сатып алу;
- шкив ойығының профилін тексермей жаңа белдік орнату;
- белдікті бұрауышпен немесе өткір құралмен кигізу;
- бір жинақтағы белдіктерді әртүрлі өндірушіден араластыру;
- майланған белдікті еріткішпен өңдеп, әрі қарай пайдалану;
- шамадан тыс тарту арқылы сырғанауды жоюға тырысу.
Жаңа белдік орнатылғаннан кейін алғашқы 24–48 сағат ішінде қызу, діріл және қайта тартылу қажет пе екені тексеріледі. Белдік майға малынса, алдымен ағып кету көзін жою қажет. Әйтпесе жаңа бұйым да тез жарамсыз болады.
Қазақстан кәсіпорындары үшін практикалық ұсыныс
Мұнай өндіру және тасымалдау нысандарында, тау-кен кәсіпорындарында, металлургиялық желілерде және Алматы, Астана, Шымкент зауыттарында белдіктерді жоспарлы-құжаттық есепке алу тиімді. Журналда белдіктің профилі, ұзындығы, орнатылған күні, жұмыс сағаты, тартылу өлшемі және тексеру нәтижесі көрсетіледі. Бұл тәсіл апаттық ауыстыруды азайтып, қоймада қажетті типоразмерді алдын ала ұстауға мүмкіндік береді.
Дұрыс типоразмерді, материалды немесе арнайы орындауды таңдауға арналған каталогты ural-rti.org каталогынан қарауға болады. РТЖ бұйымдары бойынша кеңес алу үшін ural-rti.org сайтына кіріңіз, +7 958 578-05-89 телефонына қоңырау шалыңыз немесе kz@ural-rti.org электрондық поштасына жабдықтың маркасын, белдік өлшемін және жұмыс жағдайын жіберіңіз.
Қорытынды
Жарықтар, қабаттану, бүйір қажалуы, сырғанау ізі, тістердің бұзылуы, шамадан тыс созылу және қызу — жетек белдігін ауыстырудың негізгі визуалды белгілері. Ақауды ерте анықтау үшін тек белдікті емес, шкивтерді, біліктердің осьтестігін, тартылу күшін және майдан қорғауды бірге тексеру қажет. Нормативке сай таңдалған және дұрыс орнатылған белдік жабдықтың сенімділігін арттырып, жоспардан тыс тоқтап қалуды азайтады.
Жетек белдігін сыртқы жарықсыз-ақ ауыстыру қажет болуы мүмкін бе?
Иә. Белдік сырттай бүтін болғанымен, оның корд қабаты созылып, тарту қабілеті төмендеуі мүмкін. Егер тарту механизмі шекті жағдайға жетсе, белдік жиі сырғанаса, температурасы көтерілсе немесе жұмыс кезінде тұрақты діріл пайда болса, оны өлшемдік және күштік диагностикадан өткізу қажет. Тісті белдіктерде ішкі қабаттың зақымдануы сыртқы беттен бірден көрінбейді.
Май тиген клинобелдікті жуу арқылы қайта пайдалануға бола ма?
Әдетте болмайды. Мұнай өнімдері резеңке қоспасын ісіндіреді, жұмсартады немесе кордпен байланысын әлсіретеді. Майды сүртіп тастағаннан кейін де материалдың физикалық-механикалық қасиеттері қалпына келмейді. Алдымен май ағатын жерді жөндеп, зақымданған белдікті майға төзімді NBR негізіндегі жаңа бұйыммен ауыстырған дұрыс.
Бірнеше параллель белдіктің біреуі ғана тозса, тек соны ауыстыруға бола ма?
Ұсынылмайды. Әртүрлі созылу дәрежесіндегі белдіктер жүктемені тең бөлмейді: жаңа белдік артық күш қабылдап, ескі белдік сырғанауы мүмкін. Параллель жұмыс істейтін белдіктер бір типті, бір өлшемді және бір өндірушінің бір жинағынан болуы керек. Сондықтан әдетте толық жинақ ауыстырылады.
Белдіктің дұрыс тартылғанын қалай анықтайды?
Ең дәл әдіс — өндіруші көрсеткен ауытқу күшін динамометрмен өлшеу. Шамадан тыс бос белдік сырғанайды және қызады, ал шамадан тыс тартылған белдік подшипникке, білікке және белдіктің кордына артық күш түсіреді. Нақты мән жабдықтың қуатына, белдік профиліне, тармақ ұзындығына және айналу жылдамдығына байланысты алынады.
Қазақстанның суық климатында белдіктің қызмет мерзімін қалай ұзартуға болады?
Белдікті ашық жерде қардан, мұздан және тікелей күн сәулесінен қорғалған қоймада сақтау қажет. Суық іске қосу кезінде белдікке бірден толық жүктеме бермей, механизмді қысқа уақыт бос жүріспен қыздырған дұрыс. Қысқа төзімді арнайы резеңке қоспаны таңдау, қорғаныс қаптамасын орнату және әр ауысым алдында жарықтарды тексеру қызмет мерзімін арттырады.
