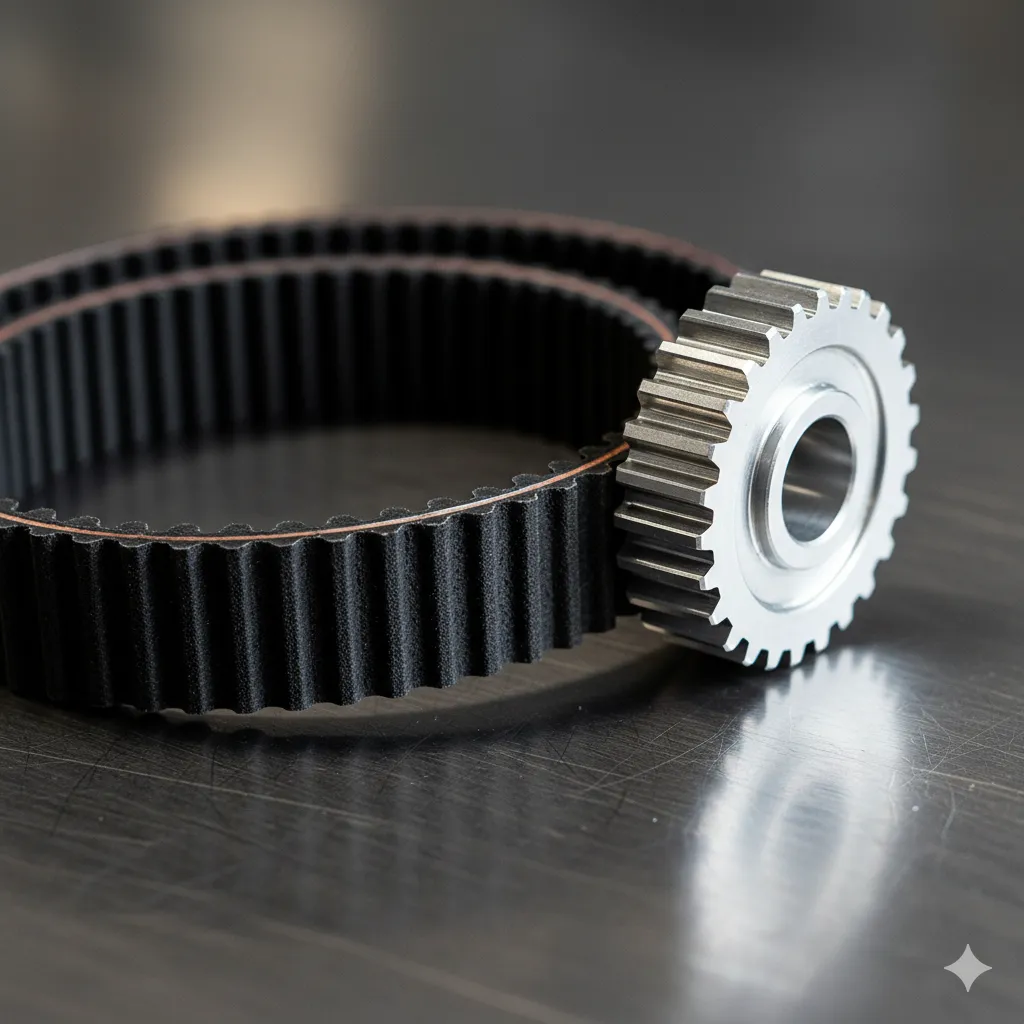

Синхронды жетекті белдік — ішкі бетінде тістері бар, шкивтің арнайы тісті ойықтарымен ілінісіп жұмыс істейтін иілгіш жетек элементі. Клиновидті немесе жалпақ белдіктен айырмашылығы, ол қалыпты тартылу кезінде сырғанамайды және жетекші біліктің қозғалысын жетектегі білікке белгіленген беріліс қатынасымен береді.
Мұндай жүйелер Алматы, Астана және Шымкенттегі жабдық өндіруші зауыттарда, тау-кен кәсіпорындарында, мұнай-газ нысандарында, қаптама желілерінде, желдету және сорғы агрегаттарында қолданылады. Qarmet сияқты металлургиялық кәсіпорындарда, сондай-ақ «ҚазМұнайГаз» тобының мұнай-газ инфрақұрылымында белдіктің химиялық төзімділігі мен жұмыс ресурсы ерекше маңызды.
Синхронды белдіктің жұмыс істеу принципі
Белдік конструкциясы бірнеше негізгі қабаттан тұрады: тісті полиуретан немесе эластомер қабаты, тарту корды және сыртқы қорғаныс матасы. Тарту корды айналмалы күшті қабылдайды. Ол шыныталшықтан, болаттан немесе жоғары беріктікті арамид талшығынан жасалуы мүмкін. Тістердің геометриясы белдіктің қадамына сәйкес шкив профилімен дәл үйлесуі керек.
Кең таралған профильдерге XL, L, H, XH, T, AT, HTD 3M, 5M, 8M, 14M және метрлік стандарттағы AT5, AT10, AT20 профильдері жатады. Белдікті тек еніне қарап таңдауға болмайды: қадам, тіс профилі, ұзындығы, тіс саны, корд түрі және шкив өлшемі бір-біріне сәйкес келуі қажет.
Инженерлік ереже: тісті белдіктің негізгі өлшемі — сыртқы ұзындық емес, қадамдық ұзындық. Ауыстыру кезінде белгілеудегі профиль мен қадамды міндетті түрде тексеріңіз.
Тісті жетекті белдіктердің негізгі артықшылықтары
1. Сырғанаусыз синхронды қозғалыс
Белдік тістері шкивпен механикалық ілінісетіндіктен, айналу жиілігі тұрақты сақталады. Бұл қасиет дозалау сорғыларында, роботталған механизмдерде, CNC станоктарында, орау және таңбалау машиналарында маңызды. Клиновидті белдіктегі аздаған сырғанау өнімді дозалаудың немесе кесу дәлдігінің төмендеуіне әкелуі мүмкін.
2. Жоғары кинематикалық дәлдік
Дұрыс керілген жүйеде беріліс қатынасы тұрақты болады, ал фазалық ығысу азаяды. Сондықтан синхронды белдіктер клапан жетектерінде, конвейерлік позициялау жүйелерінде және автоматты өндірістік желілерде тиімді. Төмен инерциялы полиуретан белдіктер жылдам іске қосылатын механизмдерге қолайлы.
3. Майлауды қажет етпейді
Тісті белдік шкивпен ілінісу арқылы жұмыс істейді және тісті беріліс сияқты май ваннасын қажет етпейді. Бұл қызмет көрсетуді жеңілдетеді, май ағу қаупін азайтады және тағам, фармацевтика, қаптама өндірісінде жабдықтың санитарлық тазалығын сақтауға мүмкіндік береді.
4. Шу мен дірілдің төмен деңгейі
Эластомерлі белдіктің жұмысы шынжырлы беріліске қарағанда тынышырақ. Дұрыс таңдалған профиль, теңестірілген шкивтер және жеткілікті осьтік қаттылық тербелісті азайтады. Алайда жоғары жылдамдықта тіс ілінісу жиілігі, шкивтің эксцентриситеті және қате тарту шу деңгейін арттыруы мүмкін.
5. Құрылымның ықшамдылығы және тиімділігі
Синхронды беріліс бір сатылы орындауда жоғары беріліс қатынасын қамтамасыз ете алады. Тиімділік нақты жағдайға байланысты болғанымен, дұрыс жобаланған жүйеде механикалық шығын әдетте төмен болады. Бұл электрқозғалтқыш қуатын ұтымды пайдалануға және жетек өлшемін ықшамдауға мүмкіндік береді.
Материалды таңдау: неопрен, HNBR немесе полиуретан
Көптеген жалпы мақсаттағы белдіктер хлоропрен каучугіне (CR, неопрен) негізделеді. Олар қалыпты температурада, шаңды ортада және орташа жүктемеде тұрақты жұмыс істейді. Мұнай, дизель отыны немесе май көп түсетін жерде HNBR негізді белдік таңдаған жөн: оның жылуға, озонға және көмірсутектерге төзімділігі жоғары.
Полиуретанды белдіктер жоғары тозуға төзімділігімен, өлшем тұрақтылығымен және жақсы тазаланатын бетімен ерекшеленеді. Олар конвейерлерде, орау машиналарында және тағам өндірісіндегі механизмдерде қолданылады. Полиуретан белдіктердің жұмыс температурасы нақты маркаға тәуелді, сондықтан өндірушінің техникалық паспорты басшылыққа алынуы тиіс.
Арзан сату
Асботехникалық бұйымдар
Жеңдер мен шлангілер
Жетек белдіктері
Жоғары қысымды жеңдер
Инженерлік пластиктер
Конвейер таспалары
Қосылыстар мен қысқыштар
Мойынтіректер
Резеңке жабындар
Резеңке қоспалары мен желімдер
Сақиналар мен манжеттер
Техникалық пластиналар
Шнурлар мен профильдер | Материал немесе корд | Ұсынылатын орта | Артықшылығы | Назар аударатын шектеу |
|---|---|---|---|
| CR, неопрен | Құрғақ өндірістік орта, шаң, орташа жүктеме | Иілгіш, әмбебап, құны қолжетімді | Май мен жоғары температура әсері шектеулі |
| HNBR | Мұнай өнімдері, жоғары температуралы тораптар | Майға, озонға және жылуға төзімділігі жоғары | Бағасы жоғары, нақты марканы тексеру қажет |
| Полиуретан, болат корд | Жоғары жүктеме, дәл позициялау | Өлшем тұрақтылығы, тозуға төзімділік | Шкивті дәл теңестіру және дұрыс керу қажет |
| Арамид корд | Жеңіл, жылдам және соққы жүктемесі бар жетектер | Жоғары беріктік, аз созылу | Кіші иілу радиусы мен монтаж қателігіне сезімтал |
Қазақстан жағдайында жобалау және пайдалану ерекшеліктері
Қазақстанның өндірістік нысандарында белдік −40 °C-қа жақын қысқы температурадан бастап, жабық цехтағы жоғары қызуға дейінгі жағдайда жұмыс істеуі мүмкін. Астана мен солтүстік өңірлерде іске қосу алдындағы суықта белдіктің қаттылығы артады. Алматы, Шымкент және оңтүстік аймақтарда жазғы қызу, шаң және ультракүлгін сәуле әсері ескеріледі.
Мұнай-газ және тау-кен нысандарында абразивті шаң, су, тұзды ерітінділер, мұнай өнімдері және діріл қатар кездеседі. Мұндай жағдайда белдікті қорғаныш қаптамамен жабу, шкивті ластанудан тазалау және майға төзімді материал қолдану қажет. Ашық алаңдағы жабдық үшін озонға және атмосфералық қартаюға төзімді сыртқы қабаты бар бұйым тиімді.
Стандарттау кезінде ГОСТ 28500-90 талаптары, тиісті техникалық шарттар және өндіруші каталогтары пайдаланылуы мүмкін. Бұл құжат тісті белдікті берілістерге қойылатын жалпы талаптарды қамтиды. Клиновидті белдіктерге арналған ГОСТ 1284.1-89 нормаларын тісті белдікке тікелей қолдануға болмайды. Жаңа жобаларда ISO 13050 және профиль өндірушісінің өлшемдік кестелерімен сәйкестікті тексеру дұрыс.
Белдікті таңдау алгоритмі
- Қозғалтқыш қуатын, айналу жиілігін, іске қосу моментін және жұмыс режимін анықтаңыз.
- Белдік профилін, қадамдық ұзындығын және қажетті тістер санын есептеңіз.
- Жүктеме коэффициентін шаң, соққы, тәуліктік жұмыс уақыты және температураға қарай белгілеңіз.
- Корд материалын және эластомер маркасын жұмыс ортасына сәйкестендіріңіз.
- Шкивтердің тіс профилін, диаметрін, енін және осьтердің параллельдігін тексеріңіз.
- Монтаждан кейін керілу күшін өндіруші нұсқаулығымен өлшеңіз; тек «қолмен қатты тарту» әдісіне сенбеңіз.
Монтаж және қызмет көрсету кезіндегі қателер
Ең жиі кездесетін ақаулар — белдікті бұрау арқылы орнату, шкивтерді бір жазықтыққа келтірмеу, шамадан тыс керу және белдікке бұрағышпен күш түсіру. Артық керілу білік мойынтіректерін жүктейді, ал әлсіз керілу тістің секіруіне және фазаның бұзылуына әкеледі.
Жұмыс барысында тістердің қырқылуы, бүйір беттердің қажалуы, жарықшақ, кордтың ашылуы және маймен ісінуі тексеріледі. Қорғаныш қаптама орнатылған жағдайда да жоспарлы визуалды бақылау қажет. Белдік үзіліп кеткеннен кейін ғана ауыстыру — әсіресе сорғы, желдеткіш және конвейер желілерінде — жоспардан тыс тоқтап қалу шығынын арттырады.
Типоразмерді, материалды және жеткізу мерзімін нақтылау үшін РТИ каталогын қараңыз. Белдік таңдау немесе арнайы орындау қажет болса, ural-rti.org сайты арқылы өтінім жіберуге болады: +7 958 578-05-89, kz@ural-rti.org.
Қорытынды
Синхронды тісті белдік сырғанаусыз жұмыс, дәл беріліс, төмен қызмет көрсету шығыны және ықшам жетек құрылымын қамтамасыз етеді. Оның нақты ресурсы тек белдік сапасына емес, профильдің дұрыс таңдалуына, шкив геометриясына, керілуге және Қазақстандағы нақты пайдалану ортасына байланысты. Сондықтан жабдықты жаңғырту кезінде өлшемді ғана емес, материалды, температураны, май әсерін және логистикалық қолжетімділікті бірге бағалау қажет.
Қазақстандағы суық климат үшін синхронды белдікті қалай таңдау керек?
Алдымен жабдықтың нақты ең төменгі іске қосу температурасын анықтау қажет. Солтүстік өңірлерде CR немесе полиуретан белдіктің төмен температурадағы иілгіштігі өндіруші паспортынан тексеріледі. Жабдықты суықта бірден толық жүктемеге қоспай, бірнеше минут бос жүріспен қыздырған дұрыс. Ашық алаңдағы механизмдерде озонға, ылғалға және ультракүлгін сәулеге төзімді сыртқы қабаты бар модель таңдалады.
Тісті белдікті клиновидті белдікпен алмастыруға бола ма?
Әдетте болмайды. Тісті және клиновидті берілістердің шкив геометриясы, керілуі және жұмыс принципі әртүрлі. Синхронды жетекке арналған белдік тек сәйкес тісті шкивпен жұмыс істеуі керек. Алмастыру үшін жетек есебін қайта орындап, біліктердің айналу жиілігін, қуатты және шкив өлшемдерін тексеру қажет.
Мұнай өнімдері бар ортада қандай материал тиімді?
Май, дизель отыны және гидравликалық сұйықтық әсері бар ортада HNBR негізді немесе арнайы майға төзімді полиуретан белдік қарастырылады. Қарапайым неопрен белдік қысқа уақытта жұмыс істегенімен, ұзақ әсер кезінде ісінуі, жұмсаруы немесе тістерінің бұзылуы мүмкін. Нақты таңдау сұйықтықтың түрі, температурасы және оның белдікке тұрақты немесе кездейсоқ түсуіне қарай жасалады.
Тісті белдіктің тісі неге секіреді?
Негізгі себептер: жеткіліксіз керілу, шамадан тыс іске қосу моменті, шкив тістерінің тозуы, белдік пен шкив профилінің сәйкессіздігі немесе осьтердің параллель болмауы. Ластанған шкив, мойынтірек люфті және белдіктің созылуы да секіруге әкеледі. Диагностика кезінде керілу күшін, шкив тістерін, білік теңестіруін және жүктеме коэффициентін бірге тексеру керек.
Синхронды белдікті қанша уақытта ауыстыру қажет?
Бір ғана әмбебап мерзім жоқ: ресурс жұмыс сағатына, қуатқа, температураға, химиялық ортаға және керілу сапасына тәуелді. Жоспарлы техникалық қызмет кезінде әр ауысымда визуалды бақылау, ал регламент бойынша мерзімді түрде керілу мен тозуды өлшеу ұсынылады. Жарықшақ, тіс қырқылуы, кордтың көрінуі немесе маймен ісінуі байқалса, белдікті дереу ауыстыру керек.
