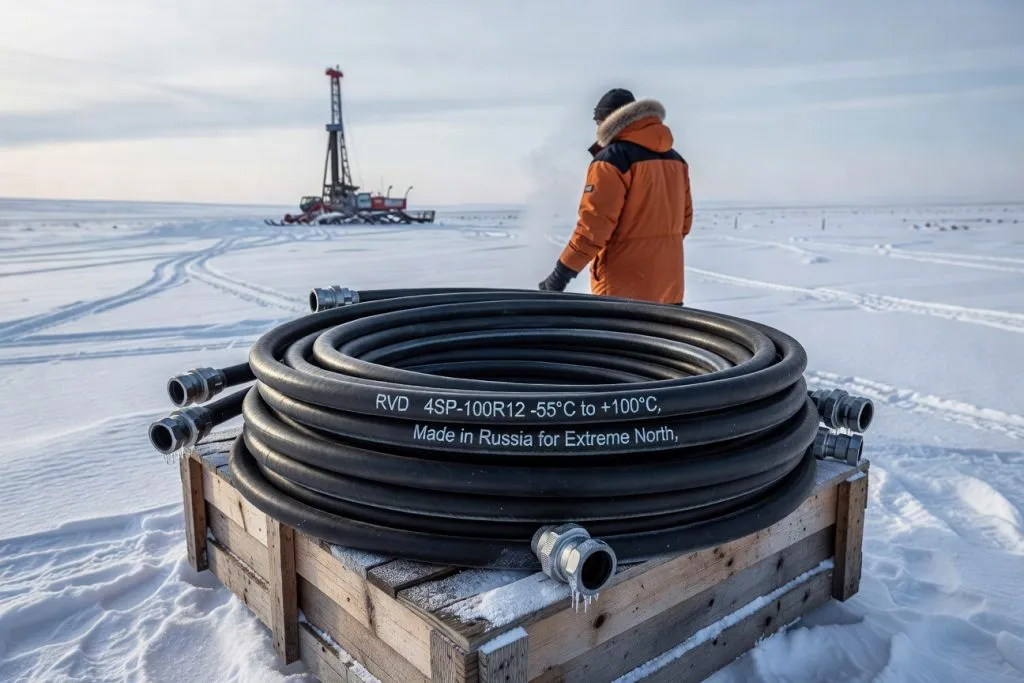

Жоғары қысымды жең (РВД) гидравликалық жүйеде сорғыдан гидроцилиндрге, гидромоторға немесе басқару аппаратурасына жұмыс сұйықтығын жеткізеді. Қатты аязда оның герметикалығы мен беріктігі төмендеуі мүмкін: резеңке қатаяды, иілгіштік азаяды, ішкі түтік пен металл сым қабаттары әртүрлі жылдамдықпен жиырылады. Нәтижесінде іске қосу сәтінде жарықшақ, қабаттану немесе фитинг маңынан ағу пайда болады.
Сондықтан Қазақстан жағдайында РВД таңдау кезінде каталогтағы қысым көрсеткішін ғана салыстыру жеткіліксіз. Теміржол техникасы, карьерлік самосвалдар, мұнай-газ жабдығы, металлургиялық желілер және коммуналдық машиналар үшін төмен температураға бейімделген РВД конструкциясы қажет.
Қатты суық РВД-ға қалай әсер етеді
Аяз кезінде эластомердің шынылану температурасына жақындаған сайын оның серпімділігі төмендейді. Қалыпты майға арналған стандартты шланг -20 °C шамасында жарамды болуы мүмкін, бірақ гидравликалық май суықта қоюланып, іске қосу қысымын арттырады. Егер жүйе бірден жоғары қысыммен қосылса, шлангтың әлсіз аймақтарына динамикалық жүктеме түседі.
Қарағанды, Павлодар, Қостанай, Астана және Солтүстік Қазақстан өңірлерінде жабдық түнде ашық алаңда тұрып қалуы мүмкін. Ал Маңғыстау мен Атырауда тәуліктік температура айырмасы, шаң, мұнай өнімдері және теңіздік тұзды орта қатар әсер етеді. Бұл факторлар РВД қабығына, арматурасына және қосылыс орындарына жеке талап қояды.
РВД-ның «төмен температураға жарамды» болуы тек резеңке маркасымен анықталмайды. Нақты шешім жұмыс қысымы, гидравликалық май түрі, қозғалыс жиілігі, ең төменгі іске қосу температурасы және монтаж геометриясы бірге қарастырылғанда ғана дұрыс болады.
РВД таңдау кезіндегі негізгі техникалық параметрлер
1. Температура диапазоны
Өндірушінің паспортынан екі мәнді бөлек тексеріңіз: жұмыс температурасы және иілусіз сақтау температурасы. Кейбір РВД түрлері -40 °C-та сақтауға төзімді болғанымен, сол температурада қысыммен жұмыс істеуге есептелмейді. Қазақстандағы ашық техника үшін іске қосу температурасын да келісімге енгізген дұрыс.
Төмен температураға арналған ішкі түтік үшін көбіне төмен температуралық NBR негізіндегі қоспалар, кей жағдайда CR немесе арнайы синтетикалық каучуктар қолданылады. NBR минералды гидравликалық майлармен үйлесімді әрі кең таралған. EPDM су-гликоль және кейбір тежегіш сұйықтықтары үшін қолайлы, бірақ мұнай негізіндегі майлармен үйлесімділігі шектеулі. FKM жоғары температура мен агрессивті ортаға төзімді, алайда қатты аяздағы иілгіштігі нақты қоспаға тәуелді, сондықтан оны автоматты түрде «әмбебап» деп қабылдауға болмайды.
2. Жұмыс және сынақ қысымы
РВД таңдау кезінде жүйенің номиналды қысымын, қысым импульстерін және гидроударды ескеріңіз. Шлангтың жұмыс қысымы жабдықтағы қалыпты қысымнан жоғары болуы тиіс, ал қауіпсіздік коэффициенті өндіруші стандартына сай таңдалады. Экскаватордың жебесі, манипулятор немесе карьерлік техника сияқты динамикалық жүйелерде қысым өлшеуішпен іске қосу кезіндегі пиктерді тіркеу пайдалы.
Құрылым бойынша бір немесе екі болат сым өрімі бар РВД орта қысым диапазонында, ал көпқабатты спиральды арматурасы бар шлангтар өте жоғары қысымда пайдаланылады. Арматура түрі мен қабат саны шлангтың сыртқы диаметріне, ең төменгі иілу радиусына және салмағына әсер етеді.
3. Иілу радиусы және қозғалыс
Суықта РВД-ны рұқсат етілген ең аз радиустан қаттырақ бүгуге болмайды. Қысым астындағы шлангты фитингтен бірден 90 градусқа бұру, бұрау немесе өз осіне айналдыру арматураның шаршауын жылдамдатады. Қозғалмалы түйінде қорғаныш серіппе, бағыттаушы ролик немесе 90/45 градус бұрышты адаптер қолдану қажет.
Иілу радиусы өндіруші каталогындағы мәннен аспауы керек, ал есептеу шлангтың сыртқы емес, белгіленген монтаж геометриясына қатысты орындалады. Фитингке жақын жерде қысылуды болдырмау үшін кемінде бір түзу учаске қалдырған жөн.
Материалды және конструкцияны қалай салыстыруға болады
| Қолдану жағдайы | Ұсынылатын материал немесе шешім | Негізгі ескерту |
|---|---|---|
| Минералды гидравликалық май, ашық техника, аяз | Төмен температуралық NBR, болат сым өрімі | Маймен үйлесімділігін және нақты -40 °C режимін паспорттан тексеру |
| Су-гликоль сұйықтығы немесе су негізді орта | EPDM немесе арнайы сұйықтыққа арналған қоспа | Минералды маймен қолдануға болмайтын маркалар бар |
| Мұнай, жанармай буы, жоғары температура | FKM ішкі қабаты немесе арнайы химиялық төзімді РВД | Төмен температуралық иілгіштік өндірушімен расталуы тиіс |
| Жоғары қысымды соққылы режим | Көпқабатты спиральды арматура, ауыр жұмысқа арналған қаптама | Иілу радиусы мен импульстік қысым көрсеткіші шешуші |
| Тұз, абразив және ашық карьер жағдайы | Қалыңдатылған немесе тозуға төзімді сыртқы қабық | Фитинг пен металл қабатын коррозиядан қорғау қажет |
ГОСТ және техникалық құжаттама
РВД мен резеңке жеңдер үшін тәжірибеде ГОСТ 6286 және ГОСТ 18698 талаптары, сондай-ақ өндірушінің техникалық шарттары мен ISO 1436 сериясындағы талаптар қолданылады. Нақты бұйым үшін стандарттың қолданылу аясы, қысым класы, конструкциясы және редакциясы міндетті түрде тексеріледі. Қазақстанда жеткізу кезінде қолданыстағы ұлттық стандарттар, сәйкестік құжаттары және кәсіпорынның ішкі техникалық регламенттері ескеріледі.
Мұнай-газ нысандарында, соның ішінде ҚазМұнайГаз жүйесіне кіретін кәсіпорындарда, шлангтың таңбалануы, партиялық бақылауы, сынақ хаттамасы және материалдың үйлесімділігі сұралуы мүмкін. Металлургиялық кәсіпорындарда, бұрынғы АрселорМиттал Теміртау өндірістік алаңдарында және тау-кен техникасында абразивке төзімді сыртқы қабық пен импульстік жүктемеге төзімді конструкция маңызды. Техникалық тапсырмаға РВД диаметрі, ұзындығы, фитинг стандарты, жұмыс ортасы, қысым және ең төменгі температура толық енгізілуі тиіс.
Арзан сату
Асботехникалық бұйымдар
Жеңдер мен шлангілер
Жетек белдіктері
Жоғары қысымды жеңдер
Инженерлік пластиктер
Конвейер таспалары
Қосылыстар мен қысқыштар
Мойынтіректер
Резеңке жабындар
Резеңке қоспалары мен желімдер
Сақиналар мен манжеттер
Техникалық пластиналар
Шнурлар мен профильдер Қысқы монтаж және пайдалану ережелері
- Суық шлангты бірден бүкпеңіз. Егер мүмкіндік болса, оны жабық жерде жылытып, кемінде бөлме температурасына жақындатыңыз.
- Гидравликалық жүйені төмен айналымда іске қосып, майдың біртіндеп қызуын қамтамасыз етіңіз. Суық маймен бірден номиналды қысымға шығу қауіпті.
- РВД-ны радиатор, шығару коллекторы немесе ашық жалын маңына орналастырмаңыз. Суыққа төзімділік жоғары температура әсерін өтемейді.
- Шлангты қар, мұз, абразив және май жиналатын жерге тигізбей бекітіңіз. Қапсырма шлангты қыспауы, бірақ дірілді шектеуі керек.
- Әр ауысым алдында сыртқы қабықтағы көпіршікті, жарықты, сымның ашылуын, фитингтегі май ізін тексеріңіз. Ақау анықталса, уақытша хомутпен жөндеу жасамаңыз.
РВД-ны ауыстырғанда ескі шлангтың ішкі диаметрін ғана емес, фитинг конусын, бұрандасын, герметизация түрін және ұзындығын салыстырыңыз. Дюймдік және метрлік бұрандаларды сыртқы ұқсастығына қарап алмастыруға болмайды. Қате адаптер майдың ағуына немесе фитингтің үзілуіне әкеледі.
Қазақстан кәсіпорындары үшін практикалық алгоритм
Алдымен жабдықтың нақты жұмыс картасын жасаңыз: ең төменгі сыртқы температура, іске қосу жиілігі, сұйықтық маркасы, номиналды және импульстік қысым, қозғалыс амплитудасы. Одан кейін өндірушіден төмен температуралық сынақ нәтижесін, шлангтың қысым класын және фитингтің сәйкестігін сұраңыз.
Астана немесе Алматы қоймаларында сақталатын резервтік РВД көлеңкелі, құрғақ жерде, озон көздерінен алыс тұруы тиіс. Ұзақ логистика кезінде қаптаманы жыртпай, шлангты шамадан тыс бүкпей тасымалдаңыз. Солтүстік өңірге қысқы маусым алдында жеткізу жоспарланса, резервтік өлшемдер мен жиі істен шығатын позициялар бойынша қор қалыптастырған дұрыс.
Нақты типоразмер, фитинг және төмен температуралық орындау бойынша кеңес алу үшін РВД каталогын қараңыз. Техникалық сұранысты ural-rti.org сайты арқылы, +7 958 578-05-89 телефоны немесе kz@ural-rti.org электрондық поштасы арқылы жіберуге болады. Арнайы резеңке бұйымдар мен РТИ шешімдері бойынша өндіруші мамандарымен шлангтың жұмыс шарттарын алдын ала келісу қауіпсіз әрі үнемді.
Жиі қойылатын сұрақтар
Аязда -40 °C-та жұмыс істейтін кез келген РВД-ны қолдануға бола ма?
Жоқ. Паспортта -40 °C көрсетілгеннің өзінде бұл мән сақтау температурасы немесе қысымсыз жұмыс режимі болуы мүмкін. Қысыммен жұмыс істеу, іске қосу температурасы, май түрі және иілу радиусы бөлек тексеріледі. Өндірушіден нақты төмен температуралық орындауды растау қажет.
Қатты суықта NBR немесе EPDM қайсысы дұрыс?
Таңдау жұмыс сұйықтығына байланысты. Минералды гидравликалық май үшін төмен температураға арналған NBR жиі қолданылады. Су-гликоль немесе су негізді орта үшін EPDM тиімді болуы мүмкін. EPDM-ды мұнай негізіндегі майға, ал стандартты NBR-ды кез келген су негізді сұйықтыққа автоматты түрде қолдануға болмайды.
РВД-ның жұмыс қысымы жүйе қысымынан қанша жоғары болуы керек?
Бір ғана әмбебап коэффициент жоқ. Номиналды қысыммен бірге гидроудар, импульс саны, температура және стандарттағы қауіпсіздік талаптары қарастырылады. Көп жағдайда шлангтың жұмыс қысымы жүйенің қалыпты қысымынан жоғары алынады, бірақ нақты таңдау өндіруші кестесі мен техникалық есепке сүйенеді.
Суықта шлангты жылыту үшін сыртынан қыздыруға бола ма?
Ашық жалынмен немесе жергілікті қатты қыздырумен жылытуға болмайды: қабық қызып, ішкі түтік пен арматура зақымдалуы мүмкін. Дұрыс тәсіл — жабдықты біртіндеп іске қосу, майды алдын ала жылыту жүйесін пайдалану және төмен температураға арналған РВД таңдау.
РВД-ны қанша уақыт сайын ауыстыру қажет?
Ауыстыру тек күнтізбелік мерзіммен анықталмайды. Қабықтың жарылуы, ісінуі, қажалуы, сымның көрінуі, фитинг маңындағы ағу немесе қатты қатайып қалу байқалса, шланг дереу ауыстырылады. Қауіпті өндірісте жоспарлы дефектация жүргізіп, әр РВД-ға монтаж күні, қысым класы және техникалық тексеру нәтижесін тіркеген дұрыс.
Аязда -40 °C-та жұмыс істейтін кез келген РВД-ны қолдануға бола ма?
Жоқ. Паспорттағы -40 °C мәні сақтау температурасына немесе қысымсыз режимге қатысты болуы мүмкін. Қысыммен жұмыс істеу, іске қосу температурасы, гидравликалық май түрі және рұқсат етілген иілу радиусы бөлек тексерілуі керек. Өндірушіден төмен температуралық орындауды жазбаша растау қажет.
Қатты суықта NBR немесе EPDM қайсысы дұрыс?
Материал жұмыс сұйықтығына қарай таңдалады. Минералды гидравликалық май үшін төмен температураға бейімделген NBR жиі қолданылады. Су-гликоль немесе су негізді ортада EPDM қолайлы болуы мүмкін, бірақ EPDM-ды мұнай негізіндегі маймен қолдануға болмайтын маркалар бар.
РВД-ның жұмыс қысымы жүйе қысымынан қанша жоғары болуы керек?
Әмбебап бір коэффициент жоқ. Номиналды қысыммен қатар гидроудар, қысым импульстері, температура, жұмыс циклі және қолданылатын стандарт ескеріледі. Шлангтың жұмыс қысымы жабдықтың қалыпты қысымынан жоғары таңдалады, ал нақты мән өндірушінің техникалық кестесімен расталады.
Суықта РВД-ны сыртынан қыздыруға бола ма?
Ашық жалынмен немесе жергілікті қатты қыздырумен жылытуға болмайды. Бұл сыртқы қабықты, ішкі түтікті және арматураны зақымдайды. Қауіпсіз шешім — майды алдын ала жылыту, жүйені төмен айналымда біртіндеп іске қосу және төмен температураға арналған РВД пайдалану.
РВД-ны қанша уақыт сайын ауыстыру қажет?
Ауыстыру тек пайдалану мерзімімен анықталмайды. Жарықшақ, ісіну, қажалу, металл сымның ашылуы, фитинг маңындағы ағу немесе шлангтың қатты қатаюы байқалса, оны дереу ауыстыру қажет. Қауіпті өндірістерде жоспарлы дефектация және әр шлангтың монтаж күнін тіркеу ұсынылады.
