РВД қорғанысы не үшін қажет?
Жоғары қысымды рукавтар (РВД) — гидравликалық жүйелердің негізгі элементі. Тау-кен техникасында, мұнай-газ саласында, құрылыс және ауыл шаруашылығы машиналарында РВД-лар үнемі сыртқы факторлардың әсеріне ұшырайды: абразивті бөлшектер, жанасу үйкелісі, термиялық соққылар, ультракүлгін сәулелер. Қазақстанның қатал климаты — қыста –40 °С-қа дейін суық, жазда +45 °С-қа дейін ыстық — РВД сыртқы қабатының тозуын тездетеді. Қорғаныс спиральдары мен жылдамөткізгіштер рукавтың қызмет мерзімін 2-3 есеге арттыруға мүмкіндік береді.
Қорғаныстың екі негізгі түрі бар: пластикалық (полиамидтік, полипропилендік) және металдық (болат спираль, тоқыма рукав). Әрқайсысының артықшылықтары мен шектеулері бар, сондықтан таңдау нақты пайдалану жағдайларына байланысты.
Пластикалық қорғаныс спиральдары
Материалдар және сипаттамалары
Пластикалық спиральдар негізінен полиамид (PA6, PA12) немесе полипропилен (PP) материалдарынан жасалады. Олар жеңіл, икемді, коррозияға төзімді. ГОСТ 10589-87 бойынша полиамид маркалары (ПА6, ПА6-210 және т.б.) кең температуралық диапазонда жұмыс істейді.
- Салмағы жеңіл: металдық аналогтарға қарағанда 3-5 есе жеңіл, бұл мобильді техникада маңызды.
- Коррозияға төзімділігі: тұзды ерітінділер, химиялық агрессивті ортада тотықпайды.
- Орнату қарапайымдылығы: қолмен кесіп, арнайы құралсыз бекітуге болады.
- Түстік таңбалау: әр түрлі түстерде шығарылады — гидравликалық сызбаларда РВД-ларды ажырату ыңғайлы.
Қолдану аймақтары
Пластикалық спиральдар ауыл шаруашылығы техникасында (комбайндар, тракторлар), жүк көтергіш крандарда, жол-құрылыс машиналарында кеңінен қолданылады. Қазақстанда Қостанай, Ақмола облыстарының егін алқаптарында жұмыс істейтін техникада пластикалық қорғаныс ең тиімді шешім: тозаңнан, сабан мен топырақ бөлшектерінен қорғайды, бірақ аса жоғары температуралық жүктемелерге ұшырамайды.
Металдық қорғаныс спиральдары
Материалдар және сипаттамалары
Металдық қорғаныс — мырышталған болат спираль немесе тоқылған болат рукав (metal braided sleeve) түрінде шығарылады. ГОСТ 9389-75 бойынша сым диаметрі 0,8–2,5 мм, серпімділік шегі — 1200–1600 МПа. Тот баспас болат (AISI 304, AISI 316) нұсқалары мұнай-газ саласына арналған.
- Жоғары механикалық беріктік: кесу, тесу, тырнау сияқты зақымдардан тиімді қорғайды.
- Термиялық төзімділік: –60 °С-тан +300 °С-қа дейін — металлургия мен мұнай өңдеуде маңызды.
- Өрт қауіпсіздігі: жанбайды, ұшқын түскенде ерімейді — пісіру жұмыстары жүретін аймақтарда міндетті.
- Ұзақ қызмет мерзімі: ауыр жағдайларда 5-8 жыл қызмет етеді.
Қолдану аймақтары
Металдық қорғаныс тау-кен саласында (ССГПО, Қазхром кәсіпорындары), мұнай-газ нысандарында (ҚазМұнайГаз, Теңізшевройл), металлургия зауыттарында (АрселорМиттал Теміртау) қолданылады. Мұнда РВД-лар ыстық металл, абразивті кен, химиялық заттардың тікелей әсеріне ұшырайды — пластик мұндай жүктемеге төтеп бере алмайды.
Маманның кеңесі: Мұнай-газ нысандарында, әсіресе Атырау, Маңғыстау облыстарында, РВД қорғанысы ретінде тот баспас болат спиральдарды (AISI 316L) қолдануды ұсынамыз. H₂S қоспалары бар ортада қарапайым мырышталған болат тез коррозияланады. Бұл ГОСТ Р 53672-2009 талаптарына сәйкес келеді.

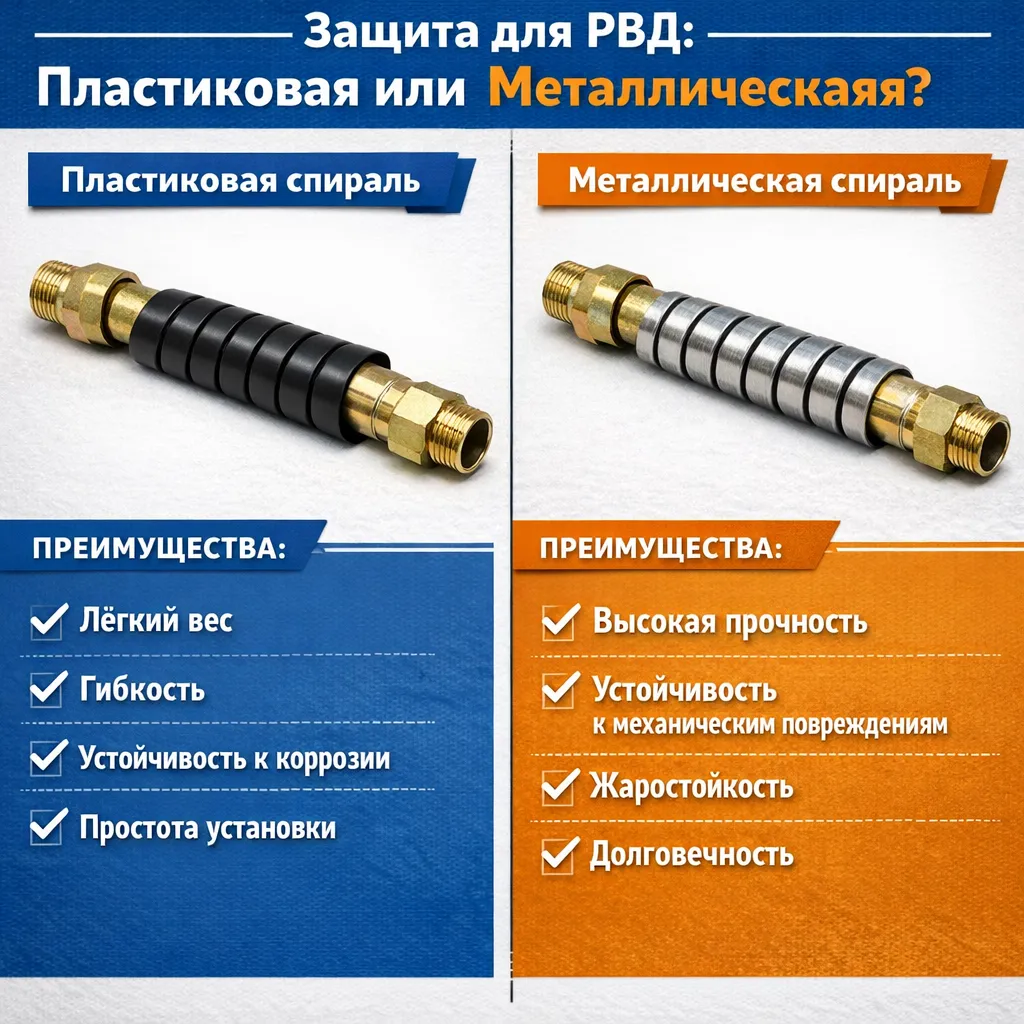

Салыстырмалы кесте: пластикалық vs металдық қорғаныс
| Параметр | Пластикалық (PA/PP) | Металдық (болат) |
|---|---|---|
| Жұмыс температурасы | –40 °С … +120 °С | –60 °С … +300 °С |
| Салмағы (1 м, DN25) | ~80-150 г | ~400-900 г |
| Абразивке төзімділігі | Орташа | Жоғары |
| Коррозияға төзімділігі | Өте жоғары | Орташа (тот баспас — жоғары) |
| Өрт қауіпсіздігі | Жанғыш (баяу жанатын нұсқалары бар) | Жанбайды |
| Орнату күрделілігі | Қарапайым | Арнайы құрал қажет |
| Бағасы (шартты) | 1× | 2–4× |
| Қызмет мерзімі | 2-4 жыл | 5-8 жыл |
| УК сәулелерге төзімділігі | Орташа (тұрақтандырғышпен — жақсы) | Толық төзімді |
Қазақстан жағдайында таңдау критерийлері
Климаттық фактор
Солтүстік Қазақстанда (Қостанай, Петропавл) қысқы температура –45 °С-қа дейін түседі. Стандартты полипропилен спиральдар –20 °С-та морт сынуға бейім. Мұндай жағдайда PA12 маркалы полиамид (жұмыс температурасы –40 °С-қа дейін) немесе металдық спираль таңдау керек.
Саланың ерекшелігі
Қазақстанның негізгі салалары бойынша ұсыныстар:
Арзан сату
Асботехникалық бұйымдар
Жеңдер мен шлангілер
Жетек белдіктері
Жоғары қысымды жеңдер
Инженерлік пластиктер
Конвейер таспалары
Қосылыстар мен қысқыштар
Мойынтіректер
Резеңке жабындар
Резеңке қоспалары мен желімдер
Сақиналар мен манжеттер
Техникалық пластиналар
Шнурлар мен профильдер - Мұнай-газ (Атырау, Маңғыстау): тот баспас болат спираль + отқа төзімді жапқыш.
- Тау-кен (Қарағанды, Жезқазған): қалың қабырғалы болат спираль DN32-DN50.
- Ауыл шаруашылығы (Ақмола, Қостанай): пластикалық PA6 спираль — жеңіл, арзан, жеткілікті қорғаныс.
- Құрылыс (Астана, Алматы): аралас — пластик + металл комбинациясы.
- Металлургия (Теміртау, Ақтау): тек металдық, отқа төзімді нұсқа.
Экономикалық фактор
Пластикалық спираль арзанырақ болғанымен, жалпы иелену құны (TCO) есептелуі тиіс. Мысалы, Қарағанды кен байыту зауытында пластикалық спиральді жылына 3 рет ауыстырған, ал болат спираль 5 жыл қызмет еткен. Нәтижесінде металдық қорғаныс 40%-ға үнемді болып шықты.
Дұрыс орнату және пайдалану ережелері
Қорғаныс элементтерін орнатқанда мына ережелерді сақтаңыз:
- Спиральді РВД-ға еркін отырғызыңыз — тым тығыз орнату рукавтың иілу радиусын шектеп, қысымды арттырады.
- Спиральдің ішкі диаметрі РВД сыртқы диаметрінен кемінде 10-15% үлкен болуы керек.
- Металдық спиральді арнайы қысқыштармен (хомуттармен) бекітіңіз — жылжып кетпеуі үшін.
- Орнатқаннан кейін иілу радиусын тексеріңіз: ол рукав өндірушісінің ең аз иілу радиусынан кем болмауы тиіс (ГОСТ 6286-73).
- Пластикалық спиральді ашық күн сәулесінен қорғаңыз немесе UV-тұрақтандырылған нұсқасын таңдаңыз.
Біздің ұсынысымыз
Ural-RTI каталогында РВД үшін пластикалық және металдық қорғаныс спиральдарының толық ассортименті бар. DN6-дан DN100-ге дейінгі мөлшерлерде, әр түрлі материалдардан жеткіземіз. Қазақстанға жеткізу — тікелей қоймадан. Техникалық кеңес алу үшін +7 958 578-05-89 телефонына қоңырау шалыңыз немесе kz@ural-rti.org электрондық поштасына жазыңыз. Толық ақпарат — ural-rti.org сайтында.
Пластикалық спираль Қазақстанның қысқы суығына төтеп бере ала ма?
PA12 маркалы полиамидтік спиральдар –40 °С-қа дейін жұмыс істей алады, бұл Қазақстанның көп аймақтарына жарайды. Алайда Солтүстік Қазақстанда (–45 °С және одан төмен) металдық спираль таңдаған дұрыс. Полипропилен (PP) спиральдар –20 °С-тан төмен температурада морт сынуға бейім, сондықтан оларды суық аймақтарда қолдану ұсынылмайды.
Мұнай-газ нысандарында қандай қорғаныс қолдану керек?
Мұнай-газ саласында, әсіресе Атырау мен Маңғыстау облыстарында, тот баспас болат (AISI 316L) спиральдар ұсынылады. Себебі: сероводород (H₂S) қоспалары бар агрессивті орта, өрт қаупі жоғары аймақтар, ГОСТ Р 53672-2009 талаптары. Пластикалық спираль мұнда қауіпсіздік нормаларына сай келмейді.
Қорғаныс спиралін қалай дұрыс таңдау керек — мөлшері қандай болуы тиіс?
Спиральдің ішкі диаметрі РВД-ның сыртқы диаметрінен 10-15% үлкен болуы керек. Мысалы, сыртқы диаметрі 25 мм РВД үшін ішкі диаметрі 28-30 мм спираль таңдаңыз. Тым тығыз отырғызу рукавтың иілу радиусын бұзып, мерзімінен бұрын істен шығуына әкеледі.
Металдық спираль қаншалықты ауыр — техникаға қосымша жүктеме бола ма?
DN25 мөлшеріндегі металдық спиральдың 1 метрі шамамен 400-900 грамм, ал пластикалық — 80-150 грамм. Бір РВД үшін айырмашылық 0,5-1 кг шамасында. Алайда ірі техникада (экскаваторлар, бұрғылау қондырғылары) 20-30 РВД болуы мүмкін, сондықтан жалпы салмақ 10-20 кг-ға артуы мүмкін. Мобильді техникада бұл фактор ескерілуі тиіс.
Қорғаныс спиральдарын қайдан сатып алуға болады?
Ural-RTI компаниясынан DN6-дан DN100-ге дейінгі барлық мөлшердегі пластикалық және металдық қорғаныс спиральдарын тапсырыс бере аласыз. Каталогты https://ural-rti.org/catalog/ сілтемесі бойынша қараңыз. Қазақстанға жеткізу жүзеге асырылады. Байланыс: +7 958 578-05-89, kz@ural-rti.org.
Пластикалық және металдық спиральді бірге қолдануға бола ма?
Иә, аралас қорғаныс тәсілі бар: алдымен РВД-ға пластикалық спираль орнатылады (коррозиядан қорғау), содан кейін сыртынан металдық спираль қойылады (механикалық қорғаныс). Бұл әдіс химия зауыттарында, мұнай өңдеу нысандарында тиімді. Құны жоғарырақ болғанымен, РВД-ның қызмет мерзімі 3-4 есеге артады.
Кеңес немесе есептеу қажет пе?
Сұраныс жіберіңіз — технолог есептеу дайындап, қажетті өнімді таңдап береді
