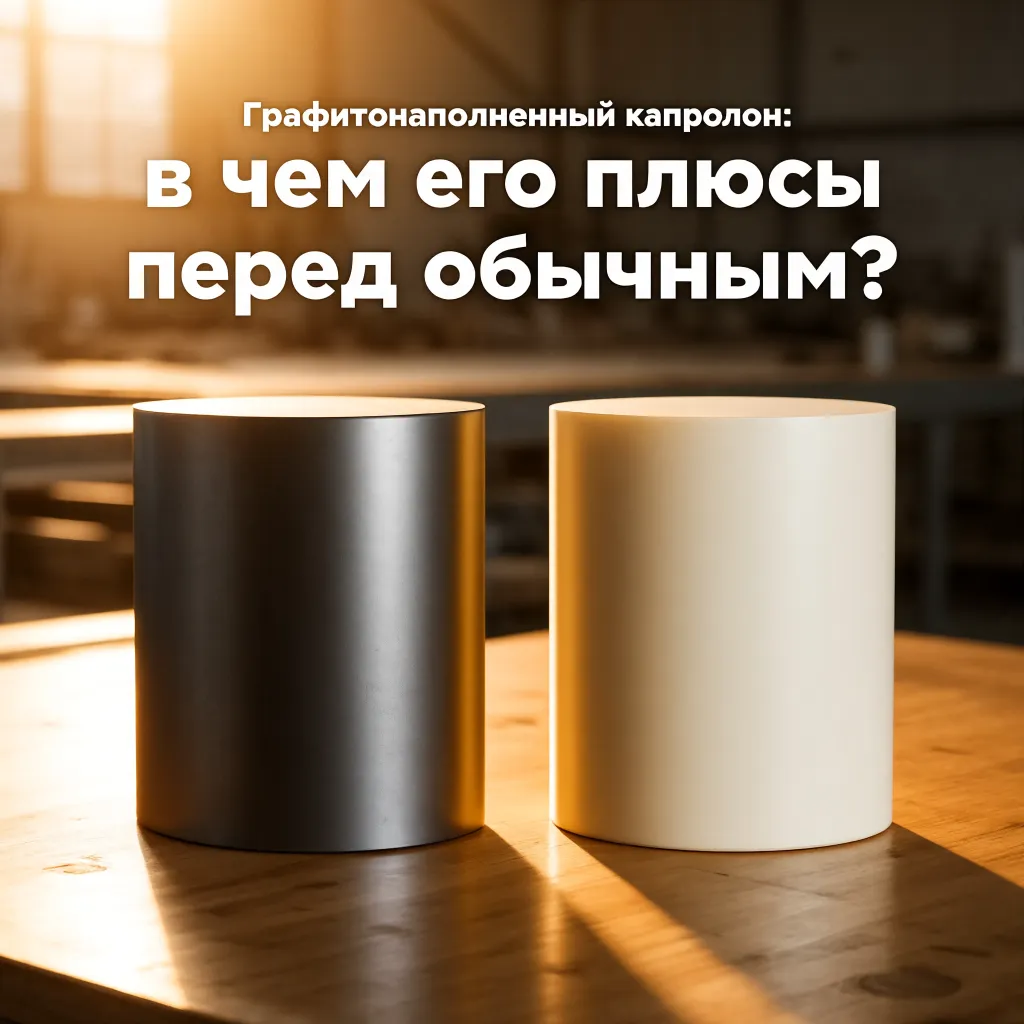

Графитпен толтырылған капролон — полиамид-6 негізіндегі, құрамына ұсақ дисперсті графит енгізілген конструкциялық полимер. Нарықта ол көбіне графитті капролон, графит қосылған полиамид немесе PA6-G ретінде аталады. Материалдың негізгі артықшылығы — құрғақ үйкеліс кезіндегі тұрақты жұмыс, үйкеліс коэффициентінің төмендеуі және білікке қатысты жұптың тозуының азаюы.
Стандартты капролоннан айырмашылығы тек түсінде емес. Графит полимер матрицасының жылу әкетуін жақсартады, үйкеліс бетінде қорғаныш қабықша қалыптастырады және майлау шектеулі болған жағдайда бөлшектің жұмыс қабілетін арттырады. Алайда графит қосылған материал кез келген торап үшін әмбебап шешім емес: жоғары соққы жүктемесінде, өткір жиекті түйісулерде немесе химиялық орта дұрыс бағаланбағанда басқа марка тиімді болуы мүмкін.
Графитпен толтырылған капролон мен стандартты капролонның негізгі айырмашылығы
Кәдімгі капролон ПА-6 жақсы механикалық беріктігімен, өңдеуге қолайлылығымен және салыстырмалы төмен бағасымен танымал. Ол роликтерде, төлкелерде, бағыттағыштарда, тығыздағыш сақиналарда және үйкеліс тораптарында қолданылады. Бірақ құрғақ үйкелісте стандартты полиамидтің қызуы жоғарылап, өлшемдік тұрақтылығы нашарлауы мүмкін.
Графит енгізілген кезде материалдың үйкеліс қасиеттері жақсарады. Графит қабаттары сырғанау бағыты бойынша жылжып, беттер арасындағы кедергіні азайтады. Соның нәтижесінде іске қосу сәтіндегі жүктеме, шу және жергілікті қызу төмендейді. Бұл әсіресе майлау жүйесі шаңмен ластанатын немесе техникалық қызмет көрсету аралығы ұзақ болатын жабдықта маңызды.
Инженерлік ереже: графитті капролонды тек материалдың атауына қарап таңдауға болмайды. Білік материалы, бетінің кедір-бұдырлығы, қысым-жылдамдық көрсеткіші, жұмыс температурасы және ылғал сіңіру әсері бірге есептелуі керек.
Материал қасиеттерін салыстыру
| Көрсеткіш | Стандартты капролон ПА-6 | Графитпен толтырылған капролон | Практикалық маңызы |
|---|---|---|---|
| Негізгі қолданылуы | Конструкциялық бөлшектер, роликтер, төлкелер | Сырғанау төлкелері, бағыттағыштар, тірек сақиналар | Үйкеліс басым тораптарға графитті нұсқа тиімді |
| Үйкеліс коэффициенті | Шамамен 0,20–0,35 | Шамамен 0,12–0,25 | Нақты мән қысымға, жылдамдыққа және білікке тәуелді |
| Жұмыс температурасы | Әдетте –40…+90 °C | Әдетте –40…+100 °C | Температуралық шек нақты ТУ бойынша тексеріледі |
| Тығыздығы | Шамамен 1,13–1,15 г/см³ | Шамамен 1,15–1,25 г/см³ | Толтырғыш мөлшеріне қарай өзгереді |
| Ылғал сіңіру | Жоғарырақ | Біршама төмендеуі мүмкін, бірақ толық жойылмайды | Өлшемге отырғызу кезінде ылғал жағдайын ескеру қажет |
| Өңдеу қабілеті | Жақсы | Жақсы, бірақ кескіш құралдың тозуы жоғарырақ | Қатты қорытпалы құрал және дұрыс салқындату ұсынылады |
Кестедегі мәндер бағдарлық сипатта. Графиттің үлесі, дайындау әдісі, полимердің молекулалық массасы және өндірушінің техникалық шарттары нәтижеге тікелей әсер етеді. Сондықтан жауапты тораптарға материал паспорты мен сынақ хаттамасын сұрату қажет.
Маркалар, стандарттар және техникалық құжаттар
Капролоннан жасалған өзек, плита және дайындамалар үшін Қазақстан кәсіпорындарында КСРО және Ресейдің қолданыстағы нормативтік құжаттарына сілтеме әлі де кездеседі. Соның ішінде ГОСТ 7850-86 полиамид-6 негізіндегі капролон бұйымдарына қатысты жиі қолданылады. Алайда графит қосылған капролонның нақты құрамы мен механикалық көрсеткіштері көп жағдайда өндірушінің ТУ құжатымен белгіленеді. Сондықтан құжатта ПА-6 негізі, графит мөлшері, тығыздығы, беріктігі, созылуы, жұмыс температурасы және үйкеліс сипаттамасы көрсетілгенін тексеріңіз.
Кейбір жеткізушілер материалды шартты түрде Капролон-Г, PA6-G немесе графитті ПА-6 деп белгілейді. Бұл атаулар барлық өндірушіде бірдей құрамды білдірмейді. Бір маркада графит негізгі антифрикциялық толтырғыш болса, басқа өнімде оған дисульфид молибдені, май немесе басқа модификатор қосылуы мүмкін. Спецификацияда толтырғыштың түрі мен массалық үлесі нақты жазылуы тиіс.
Графитті капролонды басқа модификациялармен салыстыру
- Май толтырылған капролон — бастапқы үйкелісті төмендетеді және өзін-өзі майлау қабілеті жоғары, бірақ жоғары температурада немесе кейбір майлы орталарда тұрақтылығы шектеулі болуы мүмкін.
- Шыныталшықпен толтырылған капролон — қаттылығы мен өлшемдік тұрақтылығы жоғары, бірақ қарсы білікті қажау қаупі және үйкелісі графитті нұсқадан жоғары болуы мүмкін.
- Молибден дисульфиді қосылған капролон — құрғақ үйкелісте жақсы нәтиже береді, алайда нақты артықшылығы қысым-жылдамдық режиміне байланысты.
- Таза капролон — соққы жүктемесіне төзімді әрі бағасы қолжетімді, бірақ үздіксіз сырғанау кезінде графитті маркадан ертерек қызуы ықтимал.
Қазақстан жағдайында қолдану ерекшеліктері
Қазақстандағы мұнай-газ, тау-кен, металлургия және цемент өндірістерінде бөлшектер шаң, температура ауытқуы және ұзақ жөндеуаралық кезең жағдайында жұмыс істейді. Қарағанды мен Теміртау аймағында қысқы суық пен металлургиялық шаң, Атырау және Маңғыстауда құрғақ климат пен мұнай өнімдері, Алматы мен Шымкентте маусымдық ылғалдылық ескерілуі тиіс.
Арзан сату
Асботехникалық бұйымдар
Жеңдер мен шлангілер
Жетек белдіктері
Жоғары қысымды жеңдер
Инженерлік пластиктер
Конвейер таспалары
Қосылыстар мен қысқыштар
Мойынтіректер
Резеңке жабындар
Резеңке қоспалары мен желімдер
Сақиналар мен манжеттер
Техникалық пластиналар
Шнурлар мен профильдер ҚазМұнайГаз жүйесіндегі сорғы агрегаттарының бағыттағыштары мен арматура төлкелерінде материал мұнай, су, тұзды ерітінді және техникалық майлармен жанасуы мүмкін. Qarmet кәсіпорындары сияқты металлургиялық өндірістерде графитті капролон ролик, сырғанау төсемі және конвейер бағыттағышы ретінде қарастырылуы мүмкін. Бірақ бөлшек балқыған металлға жақын аймақта немесе 100 °C-тан жоғары тұрақты температурада жұмыс істесе, инженер полимердің орнына қола, арнайы композициялық материал немесе жоғары температуралық пластик қарастыруы керек.
Жобалау және монтаж бойынша практикалық кеңестер
- Төлке мен білік арасындағы саңылауды бөлшектің диаметріне, температураға және ылғалға байланысты есептеңіз. Полиамид ылғал сіңіргенде ісінеді, сондықтан тығыз отырғызу қауіпті.
- Білік үшін қаттылығы жеткілікті, беті тегістелген болат пайдаланыңыз. Ұсынылатын кедір-бұдырлық нақты торапқа байланысты, бірақ өткір сызаттар мен тот іздері полимерді тез қажайды.
- Құрғақ жұмыс режимінде іске қосу кезінде бірден толық жүктеме бермеңіз. Бірнеше цикл бойы қызуды, шуды және люфтті бақылаңыз.
- Графитті капролонды металл балғамен соғып орнатпаңыз. Престеу кезінде фаска жасаңыз, күшті біркелкі таратыңыз және бөлшекті майыстырмаңыз.
- Техникалық қызмет көрсету кезінде бөлшектің қараюын ғана емес, сопақтануын, беттегі жыртылуды және білік іздерін бағалаңыз. Бұл белгілер материалдың емес, қате саңылаудың немесе қиғаш жүктеменің салдары болуы мүмкін.
Қай кезде графитпен толтырылған капролонды таңдаған дұрыс?
Материал сырғанау жылдамдығы орташа, майлау тұрақсыз немесе қолжетімсіз, шу деңгейін азайту қажет және металл бөлшекпен жұптастыру мүмкін болған жағдайда тиімді. Ол конвейер роликтерінің төлкелеріне, сорғы және клапан бағыттағыштарына, шынжырлы механизм төсемдеріне, жүк көтергіш жабдықтың сырғанау элементтеріне және өндірістік арматура бөлшектеріне жарамды.
Ал жоғары дәлдікті герметикалық тораптарда, күшті соққыда, абразивті суспензияда немесе үздіксіз жоғары температурада материалды сынақсыз енгізуге болмайды. Қажет болса, үлгі бөлшекпен стендтік сынақ жүргізіп, тозу жылдамдығын және жұмыс температурасын тіркеу керек.
Тапсырыс алдында қандай деректер қажет?
Дайындама немесе дайын бөлшекке тапсырыс бергенде диаметрді, ұзындықты, қабырға қалыңдығын, отырғызу түрін, жұмыс ортасын, жүктемені, айналу немесе сырғанау жылдамдығын және температура диапазонын көрсетіңіз. Сызбада графитпен толтырылған капролон деп қана емес, нақты маркаға немесе келісілген ТУ-ға сілтеме жасаған дұрыс.
Каталогтағы қолжетімді өлшемдер мен материал нұсқаларын https://ural-rti.org/catalog/ мекенжайынан қарауға болады. РТИ дайындамаларын таңдау, өлшемін келісу және Қазақстанға жеткізу мәселелері бойынша ural-rti.org сайты арқылы өтінім қалдырыңыз. Байланыс: +7 958 578-05-89, kz@ural-rti.org.
Графитпен толтырылған капролон стандартты капролоннан несімен ерекшеленеді?
Графит қосылған капролонның үйкеліс коэффициенті әдетте төменірек, жылу әкетуі жақсырақ және құрғақ сырғанауға бейімділігі жоғары болады. Ол төлке, бағыттағыш және сырғанау төсемі үшін тиімді. Стандартты капролон соққы жүктемесіне жақсы төтеп береді және бағасы төмен болуы мүмкін, бірақ үздіксіз үйкелісте көбірек қызады. Нақты айырмашылық графит үлесіне және өндірушінің ТУ құжатына байланысты анықталады.
Графитті капролонды майсыз жұмыс істетуге бола ма?
Көп жағдайда оны шектеулі немесе толықтай құрғақ режимде пайдалануға болады, себебі графит үйкеліс бетінде өзіндік қатты майлаушы қабат қалыптастырады. Дегенмен құрғақ жұмысқа рұқсат қысым, жылдамдық, білік материалы және температура бойынша тексерілуі керек. Алғашқы іске қосуда қызу мен тозуды бақылау ұсынылады.
Қазақстанның суық климатында графитпен толтырылған капролон жарамды ма?
Полиамид-6 негізіндегі материалдар әдетте төмен температурада жұмыс істей алады, бірақ соққыға төзімділік пен өлшем тұрақтылығы өзгереді. Көптеген маркалар үшін бағдарлық төменгі шек шамамен –40 °C, алайда нақты көрсеткіш паспортта белгіленеді. Солтүстік және орталық өңірлердегі жабдық үшін сынақтан өткен марканы таңдап, монтаж кезінде бөлшекті алдын ала жылыту және ылғал әсерін есептеу қажет.
Графитті капролонды мұнай-газ жабдығында қолдануға бола ма?
Иә, оны кейбір төлкелерде, бағыттағыштарда және арматура элементтерінде қолдануға болады. Бірақ мұнай, газ конденсаты, тұзды су, реагенттер және температура материалға әртүрлі әсер етеді. Үйлесімділік өндіруші құжаттары мен нақты жұмыс ортасына қарай тексеріледі. Герметикалық немесе қауіпсіздік үшін маңызды торапта тәжірибелік сынақсыз ауыстыруға болмайды.
Графитпен толтырылған капролонды қалай дұрыс тапсырыс беруге болады?
Сұраныста бөлшек сызбасын немесе өлшемдерін, материал маркасын, жұмыс температурасын, жүктемені, жылдамдықты, ортаны және майлау режимін көрсетіңіз. Егер нақты марка белгісіз болса, қолданылатын тораптың сипаттамасын жіберіңіз: инженер материалды стандартты, графитті, май толтырылған немесе шыныталшықты нұсқалармен салыстырып ұсына алады. Кеңес алу үшін +7 958 578-05-89 нөміріне немесе kz@ural-rti.org поштасына хабарласуға болады.
