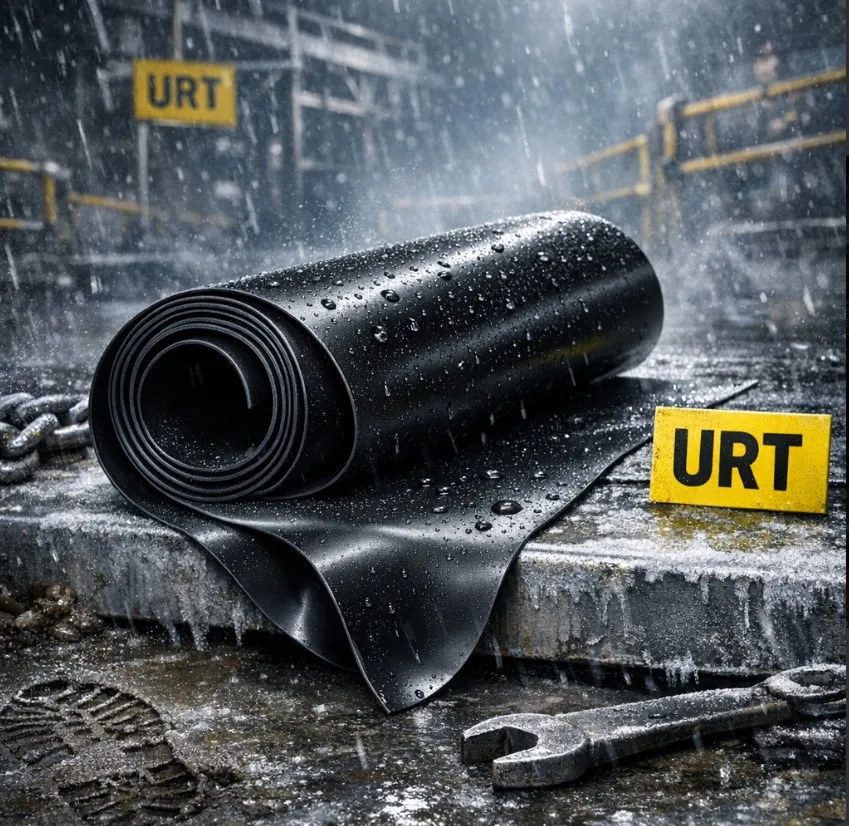

Тоқ өткізгіш резеңке: жұмыс принципі, жіктелуі және міндетті қолдану салалары

Тоқ өткізгіш резеңке — электр кедергісі төмен, бірақ серпімділігі мен герметикалау қасиеттерін сақтайтын арнайы эластомерлік материал. Ол кәдімгі резеңке сияқты дірілді басады және саңылауды жабады, сонымен бірге статикалық зарядты жерге немесе өткізгіш контурға бағыттап, қауіпті ұшқынның пайда болуын азайтады. Мұндай материал мұнай-газ, тау-кен, металлургия, энергетика, электроника және көлік жабдықтарында қолданылады.

Қазақстан жағдайында резеңке бұйымды таңдағанда тек электрлік кедергіні емес, температураны, мұнай өнімдерімен жанасуды, шаңды, ылғалдылықты, ультракүлгін сәулені және қысқы климатты бірге бағалау қажет. Атырау мен Маңғыстаудағы мұнай кәсіпшілігінің ортасы, Қарағандыдағы өндірістік шаң, Алматы мен Астанадағы температура ауытқуы материалға әртүрлі талап қояды.

Тоқ өткізгіш резеңке қалай жұмыс істейді?

Кәдімгі каучук электр тогын өте нашар өткізеді, себебі оның полимерлік тізбегінде еркін қозғалатын заряд тасымалдаушылар аз. Тоқ өткізгіш композицияға техникалық көміртек, графит, көміртекті талшық немесе арнайы өткізгіш қоспалар енгізіледі. Толтырғыш бөлшектері белгілі бір концентрацияға жеткенде бір-бірімен жанасатын өткізгіш жолдар түзіледі. Бұл құбылыс перколяциялық желі деп аталады.

Резеңке қоспасының кедергісі толтырғыштың түріне, мөлшеріне, дисперсиясына, вулканизация дәрежесіне және бұйымның ылғалдылығына тәуелді. Сондықтан бір материалдың көлемдік кедергісі мен беткі кедергісі бірдей болмайды. Жерге қосу үшін қолданылатын тығыздағышта кедергі тым жоғары болса, заряд жиналады; ал кедергі тым төмен болса, электр оқшаулау аралығы бұзылуы мүмкін.

Маңызды инженерлік ереже: тоқ өткізгіш резеңкені тек түсіне немесе атауына қарап таңдауға болмайды. Жеткізушіден көлемдік және беткі электр кедергісін, жұмыс температурасын, ортаға төзімділігін және сынақ хаттамасын сұрау қажет.

Жіктелуі және негізгі материалдары

Электрлік қасиетіне қарай

• Антистатикалық резеңке — статикалық зарядтың жиналуын шектейді, әдетте беткі кедергісі орташа диапазонда болады. Еден төсемдерінде, жұмыс үстелдерінде және қорғаныс төсемдерінде пайдаланылады.
• Тоқ өткізгіш резеңке — электр зарядын тұрақты түрде әкетуге арналған. Тығыздағыштарда, экрандау элементтерінде, кабельдік енгізбелерде және электр контактілерінде кездеседі.
• Экрандаушы резеңке — электр өрісін әлсіретіп, электромагниттік кедергіден қорғауға көмектеседі. Ол көбіне өткізгіш қабат пен герметикалау қабатын біріктіреді.

Каучук негізіне қарай

Нитрил-бутадиен каучугы, NBR мұнай, дизель отыны, май және гидравликалық сұйықтық әсер ететін тораптарға қолайлы. Әдеттегі жұмыс аралығы шамамен -40…+100 °C, нақты шек рецептура мен конструкцияға байланысты.

Этилен-пропилен каучугы, EPDM озонға, атмосфералық әсерге, ыстық су мен буға төзімді. Алайда мұнай өнімдерімен тікелей жанасатын жерде NBR немесе FKM жиі тиімдірек.

Фторкаучук, FKM жоғары температурада және агрессивті мұнай-химиялық ортада жұмыс істейді. Бағасы жоғары болғандықтан оны тек техникалық негіздеме болғанда қолдану орынды.

Силикон каучугы, VMQ төмен температурада серпімділігін сақтайды және электрлік қасиеті тұрақты. Ол аспап жасау, автоматика және температурасы кең өзгеретін жабдықтарда пайдаланылады, бірақ абразивтік және кейбір мұнайлы ортада шектеулері бар.

Көрсетілген диапазондар анықтамалық сипатта. Нақты рұқсат етілген температура, кедергі және қысым бұйымның маркасы, қаттылығы, қалыңдығы және вулканизация режимі бойынша техникалық шартта белгіленеді.

Нормативтік талаптар және сынақтар

Тоқ өткізгіш резеңкеге қойылатын негізгі талаптарды таңдағанда ГОСТ 20403-75 сияқты өткізгіш резеңкеге арналған нормативтік құжаттар, сондай-ақ өндірушінің ТУ немесе техникалық паспорты қаралады. Физикалық-механикалық көрсеткіштерді бақылау үшін резеңкені сынаудың жалпы әдістері, соның ішінде ГОСТ 270-75, қолданылуы мүмкін. Озонға және климаттық әсерге төзімділікті бағалау кезінде тиісті ГОСТ 9 сериясындағы стандарттар мен тапсырыс берушінің ішкі стандарттары ескеріледі.

Қазақстандағы мемлекеттік және ірі өнеркәсіптік сатып алуларда құжатта стандарттың қолданылу мәртебесін нақтылау керек: ГОСТ, мемлекетаралық стандарт, ҚР СТ немесе кәсіпорынның ТУ. Қабылдау кезінде әдетте қаттылық, созылу кезіндегі беріктік, салыстырмалы ұзару, қалдық деформация, көлемдік немесе беткі кедергі, өлшемдердің ауытқуы және сыртқы ақаулар тексеріледі.

Міндетті қолдану салалары

• Мұнай-газ саласы: резервуарлардағы фланец тығыздағыштары, сорғы агрегаттары, кабельдік енгізбелер, жарылыс қаупі бар аймақтағы статикалық зарядты әкету элементтері. ҚМГ жүйесіндегі объектілерде материалдың мұнайға, күкіртті қосылыстарға және температураға төзімділігі жеке қарастырылады.
• Тау-кен және металлургия: конвейер тораптары, ұсақтау жабдығы, басқару шкафтары, шаңды ортадағы антистатикалық төсемдер. Qarmet кәсіпорындары мен Қарағанды облысындағы шахталарда жарылғыш шаң қаупі болғандықтан, жерге қосу үздіксіздігі маңызды.
• Энергетика: тарату құрылғыларының экрандаушы тығыздағыштары, трансформаторлық жабдықтың кабельдік тораптары және бақылау-өлшеу аспаптары.
• Электроника және автоматтандыру: сенсор корпустары, электр контактілерін қорғайтын серпімді элементтер, EMI/RFI экрандау тығыздағыштары.
• Өндірістік едендер мен жұмыс орындары: статикалық зарядты азайтатын резеңке төсеніштер. Мұнда төсеніштің жерге қосылуы, бетінің тазалығы және ылғалдану жағдайы тексеріледі.

Қазақстан жағдайында материалды қалай таңдауға болады?

1. Алдымен орта параметрлерін жазыңыз: температура, қысым, май немесе еріткіш түрі, озон, шаң, ылғал және ультракүлгін әсері.
2. Электрлік міндетті нақтылаңыз: зарядты әкету, тұрақты ток өткізу, экрандау немесе контактілік байланыс.
3. Қажетті кедергі диапазонын жобалық құжаттан алыңыз. Антистатикалық материалды жерге қосылған өткізгіш резеңкемен алмастырмаңыз.
4. Қаттылықты тығыздалатын бетке қарай таңдаңыз. Көп жағдайда 60–80 Shore A аралығы әмбебап шешім болады, бірақ төмен қысымды фланец үшін жұмсағырақ, ал абразивті орта үшін қаттырақ композиция қажет болуы мүмкін.
5. Өлшемді, қалыңдықты, рұқсат етілген қысуды және бекіту тәсілін тексеріңіз. Тым қатты қысу электрлік жолды бұзып, ерте қартаюға әкеледі.

Астана мен Солтүстік Қазақстанда қысқы іске қосу кезінде төмен температурадағы серпімділікке, ал Атырау, Ақтау және Шымкентте ыстыққа, күн сәулесіне және мұнайлы ортаға басымдық беріледі. Ұзақ логистикалық маршрутта бұйымды ашық алаңда сақтауға болмайды: озон, күн сәулесі және температура ауытқуы беткі қабаттың кебуін тездетеді.

Орнату және пайдалану бойынша кеңестер

Тығыздау беттері майдан, металл жаңқасынан және шаңнан тазартылуы тиіс. Резеңке элементті өткір жиекпен тартуға, бұрауға немесе монтаж кезінде созып орнатуға болмайды. Кабельдік енгізбеде өткізгіш қабаттың жерге қосу контурымен сенімді байланысы өлшенеді. Пайдалану барысында кедергі мерзімді түрде тексеріліп, жарықшақ, ісіну, қату және беткі қабаттың үгітілуі тіркеледі.

Тоқ өткізгіш резеңке бөлшектерін мыс, алюминий немесе болат беттермен тікелей жұптастырғанда электрохимиялық коррозия қаупін де бағалаңыз. Қажет болса, үйлесімді қорғаныш жабын немесе аралық қабат қолданылады. Дайын бұйымның техникалық сипаттамасын, сынақ хаттамасын және сәйкестік құжаттарын бірге сақтаңыз.

Тапсырыс беру және техникалық кеңес

Қажетті марка мен өлшемді анықтау үшін каталогты ural-rti.org каталогынан қарауға болады. Арнайы тығыздағыш, төсем, сақина немесе профиль қажет болса, сызбаны, жұмыс ортасын, температураны, қаттылықты және электрлік кедергі талабын жіберіңіз. РТИ дайындау бойынша ақпарат ural-rti.org сайтында берілген.

Қазақстан бойынша техникалық сұрақтар үшін +7 958 578-05-89 телефонына немесе kz@ural-rti.org электрондық поштасына хабарласыңыз. Дұрыс таңдалған өткізгіш резеңке жабдықтың электр қауіпсіздігін арттырып, жоспардан тыс тоқтаулар мен тығыздағыштың мерзімінен бұрын істен шығуын азайтады.
