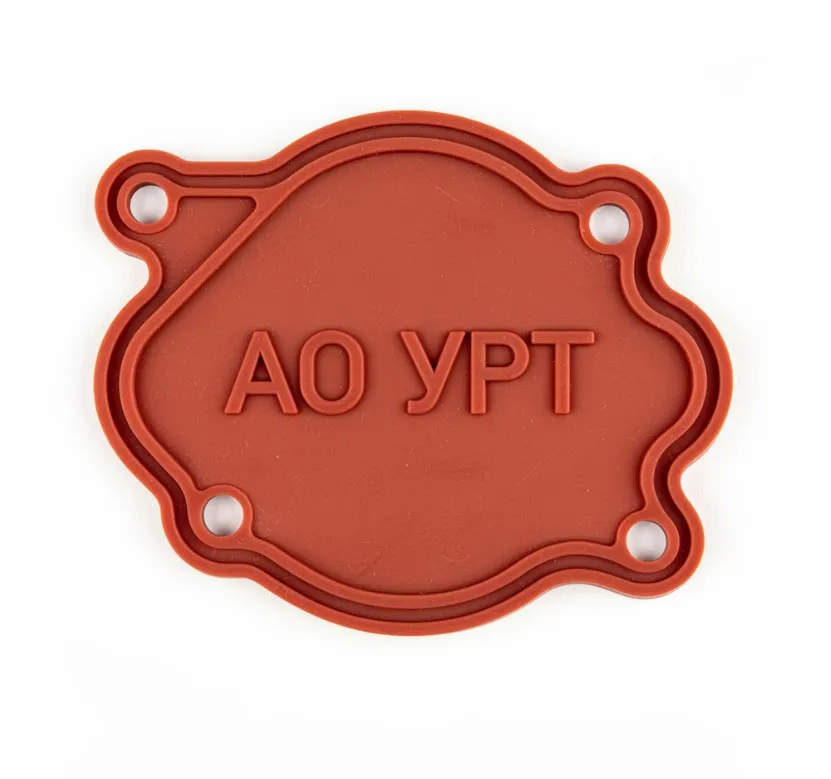

Паронит, резина және PTFE тығыздағыштарының қызмет ету мерзімі: ағып кетуді күтпей ауыстыру уақыты

Тығыздағышты тек ағып кеткеннен кейін ауыстыру өндірістік жабдық үшін қауіпті тәсіл. Фланец арасындағы герметиканың бұзылуы сорғының тоқтауына, мұнай өнімдерінің төгілуіне, қазандықтағы қысымның төмендеуіне немесе химиялық ортаның персоналға әсер етуіне әкелуі мүмкін. Қазақстан кәсіпорындарында, әсіресе мұнай-газ, тау-кен, металлургия, жылу энергетикасы және сумен жабдықтау жүйелерінде, жоспарлы ауыстыру пайдалану шығынын азайтудың негізгі құралдарының бірі саналады.

Паронит, эластомерлі резина және PTFE (политетрафторэтилен, фторопласт) бір-бірінің тікелей баламасы емес. Әр материалдың жұмыс температурасы, қысымға төзімділігі, химиялық үйлесімділігі және сығылудан кейінгі қалпына келуі әртүрлі. Сондықтан шешім «қайсысы ұзаққа шыдайды?» деген сұрақпен емес, нақты жұмыс ортасы мен фланец параметрлерін салыстырудан басталады.

Тығыздағыштың қызмет ету мерзіміне әсер ететін негізгі факторлар

Тығыздағыштың ресурсы бірнеше фактордың жиынтығымен анықталады. Бірдей бұйым мұнай айдау станциясында бірнеше жыл қызмет етуі мүмкін, ал бу желісінде бірнеше айдан кейін өзінің серпімділігін жоғалтады.

• Температура: тұрақты қызу, температураның күрт өзгеруі және жылулық циклдер материалдың қартаюын жылдамдатады.
• Қысым: қысымның артуы, гидравликалық соққы және діріл фланец түйініндегі жүктемені көбейтеді.
• Жұмыс ортасы: мұнай, бензин, дизель отыны, қышқыл, сілті, бу, су, аммиак және тұзды ерітінділер әртүрлі әсер етеді.
• Монтаж: фланец бетінің сызаты, қисықтық, бұрандаларды біркелкі тартпау және қайта пайдаланылған төсем ағып кету қаупін арттырады.
• Климат: Қазақстандағы қатты қыс, құрғақ ыстық, шаң, ультракүлгін сәуле және температураның тәуліктік ауытқуы ашық алаңдағы резина бұйымдарын тез тоздырады.

Инженерлік ереже: тығыздағышты ағып кеткенін көргенде емес, оның есептік ресурсы аяқталғанға дейін және жабдықтың жоспарлы тоқтауы кезінде ауыстырған дұрыс.

Паронит тығыздағышы: қашан ауыстыру керек?

Паронит — асбест немесе асбестсіз талшықтар, каучук және минералдық толтырғыштар негізінде жасалған қаңылтыр тығыздағыш материалы. Қазақстандағы өндірістік тәжірибеде мұнай өнімдері, су, бу, газ және әлсіз агрессивті орталарға арналған ПОН, ПМБ, ПА және асбестсіз паронит маркалары кездеседі. Нақты марка жұмыс ортасының құрамына және температура-қысым режиміне қарай таңдалады.

Жалпы мақсаттағы паронит үшін нормативтік құжат ретінде ГОСТ 481-80 жиі қолданылады, ал фланецтік төсемдердің өлшемдері мен конструкциясы ГОСТ 15180-86 талаптарымен байланыстырылады. Сатып алу кезінде өндірушінің паспорты, сәйкестік құжаты және нақты маркасы тексерілуі тиіс. Ескі, қоймада ұзақ жатқан немесе қаптамасы бүлінген парақты қолдану дұрыс емес.

Паронитті жоспарлы ауыстыру белгілері

• фланец маңында майлы із, бу ізі, тамшы немесе кристалданған тұз пайда болуы;
• төсемнің шеті қарайып, күйіп, үгітіліп немесе қабаттанып кетуі;
• бұрандаларды қайта-қайта тарту қажеттілігі;
• жабдық іске қосылғаннан кейін қысымның тұрақсыз болуы;
• жөндеу кезінде төсемнің фланецке жабысып, бөлшектеп алынуы.

Парониттің әмбебап «міндетті ауыстыру мерзімі» жоқ. Дегенмен тұрақты температурасы 100–150 °C болатын, дірілі аз су немесе май жүйесінде жоспарлы тексеру әдетте әр тоқсан сайын, ал төсемді ауыстыру жабдықтың жылдық немесе технологиялық регламентіне сай орындалады. Бу, термиялық май және қысым циклі бар түйіндерде тексеру аралығы қысқартылуы керек.

Резина тығыздағыштарының ресурсы

Резина тығыздағыштары қақпақтарда, люктерде, құбыр арматурасында, сорғыларда, гидравликалық және пневматикалық жүйелерде қолданылады. Материалды таңдағанда каучук түрі маңызды: NBR мұнай және минералдық майларға төзімді, EPDM ыстық суға, буға және ауа райына қолайлы, FKM (Viton типі) жоғары температура мен отынға төзімді, ал силикон төмен температура мен тағамдық немесе медициналық қолдануға ыңғайлы болуы мүмкін.

Резина табақтары мен техникалық пластиналарға қатысты ГОСТ 7338-90, ал дайын сақиналарға өндірушінің ТУ, өлшемдік стандарты және материал паспорты қолданылады. Құбыр арматурасында қаттылық, тығыздық класы, ортаға төзімділік және Shore A бойынша қаттылық міндетті түрде салыстырылады.

Қазақстан жағдайындағы резина тозуы

Алматы мен Шымкенттегі ыстық жаз, Астана мен Қарағандыдағы төмен қысқы температура, Ақтау мен Атыраудағы тұзды ауа және мұнай булары резинаның қартаю механизмін өзгертеді. Ашық қоймада сақталған резина ультракүлгін сәуледен қатайып, бетінде жарықшақ пайда болуы мүмкін. Суықта NBR серпімділігін жоғалтып, ал дұрыс таңдалмаған EPDM мұнаймен жанасқанда ісінуі ықтимал.

Кестедегі мәндер бағдарлық сипатта. Нақты шек қоспаға, қысымға, тығыздағыш қалыңдығына және өндіруші паспортына тәуелді. Мысалы, FKM барлық химиялық ортаға әмбебап емес, ал EPDM мұнай өнімдерімен жұмысқа жарамсыз болуы мүмкін.

PTFE тығыздағыштары: ұзақ ресурс, бірақ монтажға жоғары талап

PTFE химиялық инерттілігімен ерекшеленеді және агрессивті қышқылдар, сілтілер, еріткіштер, тұз ерітінділері мен таза технологиялық орталарда пайдаланылады. Фторопласттың жұмыс температурасы көптеген маркаларда −60…+260 °C аралығында болады. ГОСТ 10007-80 фторопласт-4 және одан жасалған материалдарға қойылатын жалпы талаптарды сипаттайды, бірақ дайын тығыздағыш үшін өндірушінің маркасы мен қысым-температура диаграммасы шешуші мәнге ие.

PTFE-нің әлсіз жағы — жоғары температура мен қысымда суық ағу, яғни тұрақты жүктеме әсерінен баяу деформациялану. Осы себепті PTFE төсемін орнатқаннан кейін фланец болттарын қайта тарту әрқашан дұрыс шешім емес: артық тарту фланецті қисайтып, төсемді ығыстыруы мүмкін. Қажет болса, толтырылған PTFE, кеңейтілген PTFE немесе арнайы профильді тығыздағыш таңдалады.

Ағып кетуді күтпей ауыстыру алгоритмі

1. Жабдықтың жұмыс ортасын, қысымын, температурасын және іске қосу-тоқтату циклдерін тіркеңіз.
2. Қолданыстағы төсемнің материалын, қалыңдығын, ішкі-сыртқы диаметрін және фланец стандартын анықтаңыз.
3. Жөндеу журналынан алдыңғы ауыстыру күнін және ақау себебін тексеріңіз.
4. Жоспарлы тоқтау кезінде фланец бетінің жазықтығын, коррозиясын және бұранда жағдайын өлшеңіз.
5. Жаңа төсемді құрғақ, көлеңкелі жерде сақтап, монтаж алдында майыспағанын және жарықшағы жоқ екенін тексеріңіз.
6. Болттарды айқыш тәртіппен, динамометрлік кілтпен және жобалық тарту моментімен қатайтыңыз.

Мұнай-газ нысандарында, QazaqGaz және «ҚазМұнайГаз» тобының объектілерінде, Qarmet кәсіпорындарында, Алматы, Астана және Шымкент зауыттарында тығыздағыштарды қоймада қауіпсіздік қоры ретінде ұстау маңызды. Логистиканың ұзақтығы мен қысқы жол жағдайы шұғыл жөндеуді созуы мүмкін. Әр типоразмер үшін бірнеше дана ғана емес, материал маркасы бойынша бөлек қор қалыптастырған жөн.

Қай кезде маманға жүгіну керек?

Егер орта қауіпті, қысым жоғары, температура 200 °C-тан асса немесе фланец өлшемі стандарттан тыс болса, материалды тек сыртқы ұқсастығына қарап таңдауға болмайды. Тығыздағыштың маркасын, қаттылығын, қалыңдығын, қысым класын және химиялық үйлесімділігін инженерлік есеппен тексеру қажет.
