РВД 1SN, 2SN, 4SP және 4SH айырмашылықтары

РВД 1SN, 2SN, 4SP және 4SH — жоғары қысымды гидравликалық жеңдердің кең таралған төрт санаты. Олардың барлығы майды, гидравликалық сұйықтықты немесе арнайы жұмыс ортасын қысыммен тасымалдауға арналған, бірақ сым арматурасының құрылысы, рұқсат етілген қысымы, иілу радиусы және монтаж тәсілі бойынша ерекшеленеді.

Қазақстанда РВД тау-кен техникасында, металлургиялық кәсіпорындарда, мұнай-газ жабдықтарында, коммуналдық техникада, экскаваторлар мен тиегіштерде үздіксіз жұмыс істейді. Алматы мен Шымкенттегі сервистік орталықтарда, Астана маңындағы құрылыс техникасында, Қарағанды облысының шахталары мен Qarmet өндірістік нысандарында жең таңдаған кезде тек диаметрге емес, жүйедегі нақты қысымға, температураға және динамикалық жүктемеге назар аудару қажет.

РВД маркаларындағы 1SN, 2SN, 4SP және 4SH нені білдіреді?

Бұл белгілер негізінен EN 853 және EN 856 еуропалық стандарттарында қолданылатын құрылымдық жіктеуге жатады. Қазақстанда жеткізілетін өнімнің сәйкестігі өндірушінің паспортымен, техникалық шарттарымен, сынақ хаттамаларымен және қолданылатын ГОСТ 25452-90 талаптарымен салыстырылады. Нақты жоба үшін стандарт атауы ғана емес, шлангінің жұмыс қысымы мен фитинг жүйесі де тексерілуі тиіс.

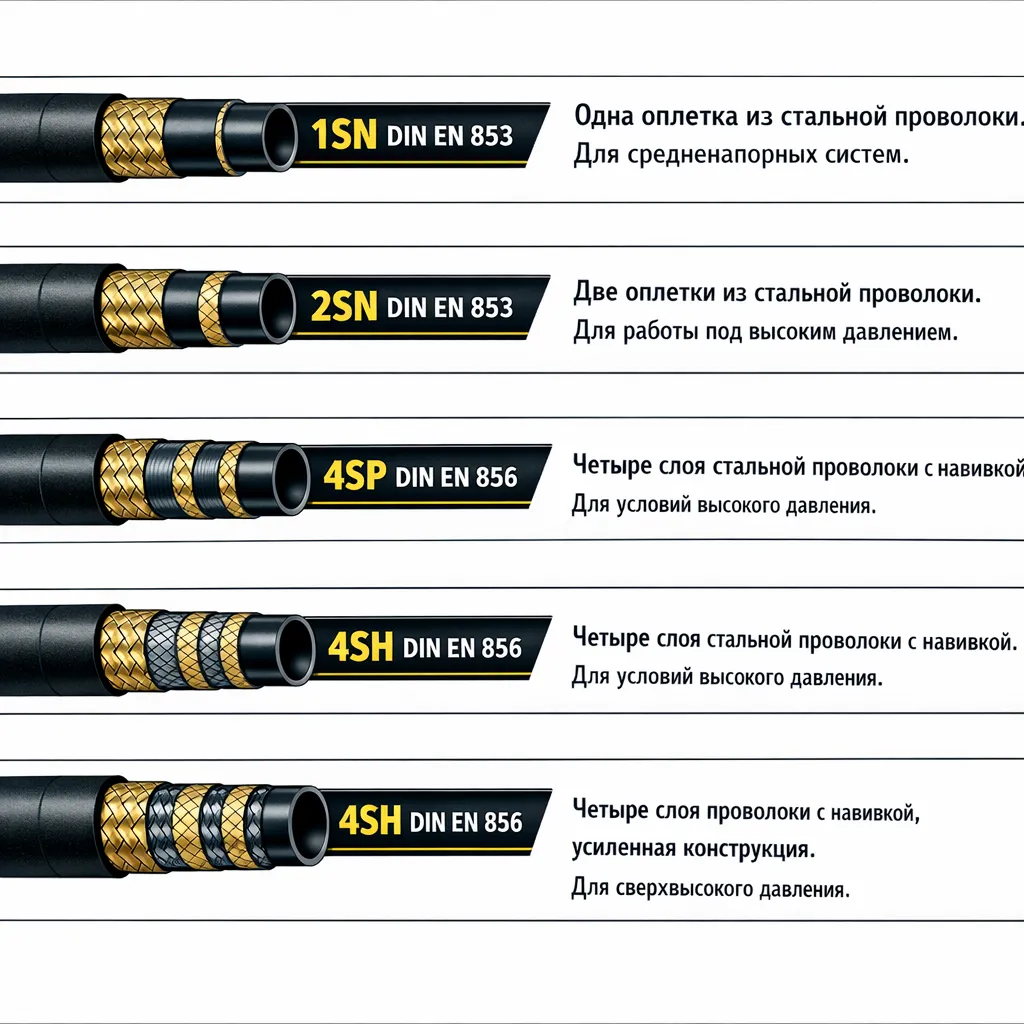

• 1SN — бір қабатты жоғары берікті болат сым өрімі бар жең;
• 2SN — екі қабатты болат сым өрімі бар күшейтілген жең;
• 4SP — төрт қабатты спиральды болат сым арматурасы бар жоғары қысымды жең;
• 4SH — төрт қабатты спиральды арматурасы бар ауыр жүктемеге арналған жең.

SN тобындағы жеңдерде әдетте сыртқы қабатты арматураға дейін аршымайтын no-skive фитингтер қолданылады. 4SP және 4SH үшін көптеген конструкцияларда сыртқы және ішкі қабатты аршу қажет болатын skive монтажы қарастырылады. Дегенмен фитинг өндірушісінің нақты құрастыру нұсқаулығын басшылыққа алу міндетті.

Негізгі техникалық айырмашылықтар

Кестедегі қысым санаттары жалпы бағдар ретінде берілген. Нақты рұқсат етілген жұмыс қысымы ішкі диаметрге байланысты өзгереді: мысалы, DN 6 жеңінің қысымы DN 25 немесе DN 38 жеңінен айтарлықтай жоғары болуы мүмкін. Сондықтан каталогтағы бір ғана марка атауына сүйеніп, қысымды барлық диаметрге бірдей қолдануға болмайды.

Құрылымы мен материалдары

Көптеген РВД-ның ішкі қабаты мұнай негізіндегі гидравликалық майларға төзімді NBR каучуктан жасалады. Сыртқы қабатқа майға, озонға, ультракүлгін сәулеге және үйкелуге төзімді хлоропренді CR немесе соған ұқсас эластомерлер пайдаланылады. Арматура құрамында жоғары беріктігі бар болат сым қолданылады.

Материалды таңдау жұмыс ортасына тәуелді. Минералды май, су-май эмульсиясы, биоыдырайтын май немесе су-гликоль қоспасы үшін бірдей ішкі қабатты қолдану дұрыс емес. Мұнай-газ объектілерінде, соның ішінде ҚазМұнайГаз мердігерлік алаңдарында, антистатикалық және отқа төзімді орындау талап етілуі мүмкін. Мұндай жағдайда өндіруші паспортында жұмыс ортасының үйлесімділігі көрсетілуі керек.

Инженерлік ереже: РВД-ны таңдау кезінде жүйедегі номиналды қысымға ғана емес, іске қосылған сәттегі соққы қысымына да қор қалдырыңыз. Жеңнің жұмыс қысымы жүйенің максималды қысымынан төмен болмауы тиіс.

1SN қашан таңдалады?

1SN бір сымды өрімі бар, иілгіш әрі салыстырмалы түрде жеңіл шешім болып саналады. Ол шағын тиегіштерде, тракторлардың қосалқы гидрожелілерінде, көтергіш механизмдерде және қысымы тұрақты контурларда тиімді. Оның артықшылығы — кіші иілу радиусы, монтаждың қарапайымдылығы және құнының төмендігі.

Алайда 1SN-ді гидравликалық балғада, тау-кен комбайнында немесе қатты діріл бар контурда қолдану қауіпті болуы мүмкін. Қарағанды және Павлодар өңірлеріндегі суық климатта жеңнің минималды жұмыс температурасын да тексеру қажет: кейбір модельдер -40 °C-қа дейін, ал кейбірі тек -30 °C-қа дейін есептеледі.

2SN: әмбебап күшейтілген нұсқа

2SN екі сым өрімі арқылы 1SN-ге қарағанда жоғары қысымға және сыртқы механикалық әсерге төзімді. Бұл марка экскаватор, автокран, ауыл шаруашылығы техникасы, коммуналдық машиналар және құрылыс техникасы үшін жиі таңдалады.

Қазақстан нарығындағы сервистік тәжірибеде 2SN қалыпты динамикалық жүктеме жағдайында ең әмбебап шешімдердің бірі болып саналады. Бірақ жеңді шамадан тыс бүгуге, бұрауға немесе металл бөлшектерге үйкелуге жол берілсе, екі қабатты арматура да тез бұзылады.

4SP және 4SH: ауыр режимге арналған шешімдер

4SP төрт спиральды сым қабатының арқасында жоғары қысым мен қысымның қайталама соққыларына төтеп береді. Ол гидравликалық пресстерде, ауыр экскаваторларда, металлургиялық желілерде және тау-кен машиналарында пайдаланылады.

4SH — жоғары импульстік жүктемелерге арналған ең берік нұсқалардың бірі. Оның конструкциясы үлкен диаметрлерде де жоғары қысымды ұстап тұруға бағытталған. Дегенмен 4SH жеңі қалың әрі ауыр, иілу радиусы үлкен және оны құрастыру үшін тиісті қуаттағы пресс, дұрыс матрица және дәл таңдалған фитинг қажет.

4SP немесе 4SH-ді 1SN не 2SN фитингімен алмастыруға болмайды. Сыртқы диаметрі ұқсас көрінгенімен, қысу параметрлері, сым қабатының орналасуы және ұштықтың ішкі геометриясы өзгеше болуы мүмкін.

РВД таңдаудың практикалық алгоритмі

1. Жүйенің номиналды және максималды қысымын, соның ішінде соққы қысымын анықтаңыз.
2. Ішкі диаметрді май жылдамдығы мен шығыны бойынша есептеңіз. Диаметрдің кішіреюі қысым жоғалуын және қызуды арттырады.
3. Жұмыс сұйықтығының түрін, температурасын және химиялық үйлесімділігін тексеріңіз.
4. Жеңнің ең аз иілу радиусын сақтап, оның бұралмай орнатылуын қамтамасыз етіңіз.
5. Фитинг түрін, резьбасын, конусын, тығыздағышын және қысу өлшемін өндіруші кестесі бойынша таңдаңыз.
6. Жеңді іске қосар алдында гидросынақтан өткізіп, ағып кету, қабықтың ісінуі және арматураның ашылуы жоқ екенін тексеріңіз.

Қазақстан жағдайындағы пайдалану және сақтау

Қыста Астана, Қарағанды және солтүстік өңірлерде май тұтқырлығы артып, іске қосу кезіндегі қысым соққысы күшейеді. Жазда Шымкент, Түркістан және Маңғыстау аймақтарында жоғары температура мен күн сәулесі сыртқы қабаттың қартаюын жылдамдатады. Сондықтан РВД-ны тікелей күннен, озон көздерінен, дәнекерлеу ұшқынынан және химиялық реагенттерден қорғаңыз.

Сақтау кезінде жеңдерді таза, құрғақ, желдетілетін қоймада, шамамен +5…+25 °C аралығында ұстаған дұрыс. Ұштарын қақпақпен жабыңыз, майысқан күйде қатты байламаңыз және партия нөмірін сақтаңыз. Логистика ұзақ болған жағдайда, әсіресе Алматыдан Атырау немесе Өскеменге жеткізуде, қаптаманың механикалық зақымданбағанын қабылдау кезінде тексеріңіз.
