РВД қоймада дұрыс сақтау жолдары

РВД — жоғары қысымдағы жұмыс сұйықтығын тасымалдауға арналған жауапты торап. Ол гидравликалық жетектерде, тау-кен техникасында, мұнай-газ жабдықтарында, металлургиялық желілерде, карьерлік самосвалдарда және өндірістік станоктарда қолданылады. Қоймада дұрыс сақталмаған жеңнің сыртқы қабаты қатайып, ішкі түтігі жарылып немесе арматурасы коррозияға ұшырауы мүмкін.

Қазақстан жағдайында бұл мәселе ерекше маңызды. Алматы мен Шымкенттегі қоймаларда жазғы ыстық пен ультракүлгін сәуле әсер етсе, Астана, Қарағанды және Павлодарда қысқы температура -30 °C-тан төмендеуі ықтимал. Ақтау мен Атырау аймақтарында тұзды ауа, мұнай өнімдері және шаң РВД-ның сыртқы қабатын жылдам тоздырады. Сондықтан қойма тәртібі өндірушінің паспортына, қолданылатын стандарттарға және кәсіпорынның ішкі регламентіне негізделуі тиіс.

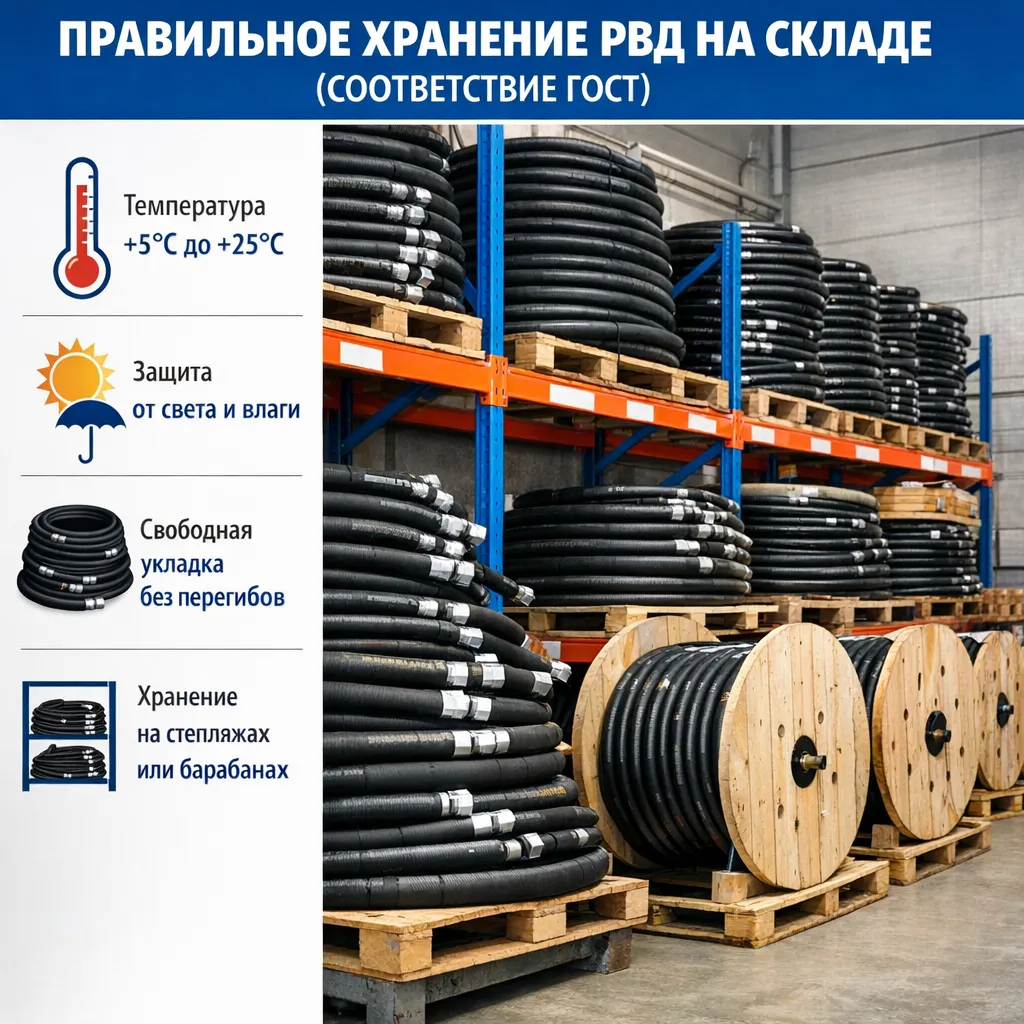

РВД сақтау үшін қоймаға қойылатын негізгі талаптар

РВД жабық, таза және желдетілетін бөлмеде сақталғаны дұрыс. Қойма өндірістік химикаттардан, дәнекерлеу орнына жақын ұшқыннан, аккумулятор зарядтау аймағынан және тікелей күн сәулесінен оқшаулануы керек.

• Температура: ұсынылатын аралық +5…+25 °C. Қысқа мерзімді ауытқулар өндіруші құжатында көрсетілген шектен аспауы қажет.
• Салыстырмалы ылғалдылық: әдетте 65%-дан жоғары емес; конденсат түзілуіне жол берілмейді.
• Жарық: ультракүлгін сәуле мен терезеден түсетін тікелей күн сәулесі болмауы тиіс.
• Ауа ортасы: озон, оттегі концентрациясын арттыратын электр жабдықтары, қышқыл булары және агрессивті газдардан қорғау қажет.
• Тазалық: май, дизель отыны, еріткіш, қышқыл, сілті және абразивті шаң РВД бетіне түспеуі керек.

Климаттық орындау мен сақтау шарттарын бағалағанда ГОСТ 15150-69 талаптары, ал резеңке жеңдерге қатысты нақты техникалық талаптарда ГОСТ 18698-79, жоғары қысымды гидравликалық жеңдер үшін ГОСТ 6286-73 немесе өндірушінің ТУ құжаттары ескеріледі. Заманауи импорттық РВД үшін EN 853, EN 856, SAE J517 стандарттары жиі көрсетіледі. Қайшылық болған жағдайда нақты бұйымның паспорты басым болады.

РВД-ны қоймада қалай орналастыру керек

Сақиналап орау және иілу радиусы

РВД-ны зауытта көрсетілген минималды иілу радиусынан аз етіп бүктеуге болмайды. Мысалы, DN 10 немесе DN 12 жеңдері шағын диаметрлі болғанымен, олардың арматурасы мен көпқабатты қаңқасы қатты бүктелгенде зақымданады. Орау диаметрі өндіруші белгілеген мәннен төмен болса, сымдық өрімде тұрақты деформация пайда болуы мүмкін.

Жеңді бұрау, бір ұшын екіншісінің үстіне қатты басу немесе фитингке іліп қоюға болмайды. Ұзын РВД-лар кең сөреге көлденең орналастырылады. Қысқа бұйымдар үлкен радиусты сақтай отырып, арнайы кассетада немесе тіректе сақталады. Еденге тікелей қоюға болмайды: бетоннан келетін ылғал, май және механикалық соққы сыртқы қабатты бүлдіреді.

Қорғаныш қақпақтары және орау

Арматура ұштарына шаң өткізбейтін пластик немесе резеңке қақпақтар орнатылады. Бұл қақпақтар тасымалдау кезінде ғана емес, қоймада сақтау барысында да шешілмеуі керек. Ішкі қуысқа шаң немесе металл бөлшегі түссе, гидравликалық клапандар мен сорғы элементтері зақымдалуы мүмкін.

РВД-ны таза полиэтилен қапқа салуға болады, бірақ толық герметикалық қаптамада конденсат жиналмауы тиіс. Қаптамаға партия нөмірі, өлшемі, жұмыс қысымы, жасалған күні және тексеру мәртебесі жазылады.

Маңызды инженерлік ереже: РВД-ны «сыртқы түрі жақсы» деген белгімен ғана пайдалануға болмайды. Сақтау мерзімі, жұмыс ортасы, қысым класы, арматураның күйі және тексеру нәтижесі бірге бағалануы тиіс.

Материал мен жұмыс ортасын ескеру

РВД-ның ішкі түтігі жұмыс сұйықтығына сәйкес таңдалады. Ең кең таралған материал — минералды гидравликалық майларға төзімді NBR (нитрил-бутадиен каучугі). Мұнай өнімдерімен, жоғары температурамен немесе арнайы сұйықтықтармен жұмыс істегенде FKM (фторкаучук) қажет болуы мүмкін. Ал EPDM су, ыстық су және кейбір гликоль ерітінділеріне жарамды, бірақ минералды майлармен үйлесімділігі төмен.

Қабылдау, таңбалау және қоймалық есеп

Жаңа партия келгенде РВД-ны бірден сөреге қою жеткіліксіз. Қабылдау кезінде қаптаманың бүтіндігі, сыртқы резеңкеде жарық, кесік, ісіну, майлы дақ және қажалу бар-жоғы тексеріледі. Фитинг бұрандасы, муфта, фланец және тығыздағыш сақина жеке қаралады.

1. Жеңнің таңбасын паспортпен салыстырыңыз: DN, жұмыс қысымы, максималды температура, ұзындығы және жасалған күні.
2. Партия нөмірін қойма бағдарламасына немесе журналға енгізіңіз.
3. Жарамдылық мерзімі ертерек аяқталатын бұйымды сөренің алдына орналастырыңыз.
4. FIFO қағидасын қолданыңыз: бірінші келген РВД бірінші жұмсалады.
5. Әр алты ай сайын жоспарлы визуалды тексеру жүргізіп, нәтижесін актіде белгілеңіз.

Мұнай-газ кәсіпорындарында, соның ішінде ҚазМұнайГаз жүйесіндегі мердігерлік нысандарда, сондай-ақ тау-кен және металлургия кәсіпорындарында РВД есебі жабдықтың қауіпсіздік паспортымен байланыстырылғаны дұрыс. Бұрынғы АрселорМиттал Теміртау кәсіпорындары, қазіргі Qarmet өндірістері, Қарағанды көмір шахталары және Алматыдағы машина жасау зауыттары үшін бұл әсіресе өзекті: бір типті жеңдердің бірнеше қысым класымен қолданылуы жиі кездеседі.

Сақтау мерзімі және пайдалануға дейінгі тексеру

Резеңке бұйымдарының сақтау мерзімі материалға, өндірушіге және стандартқа байланысты. Көптеген РВД үшін өндірушілер қалыпты жағдайда 3–5 жыл ішінде қолдануды ұсынады, алайда бұл автоматты түрде жарамдылық кепілдігін білдірмейді. Мерзімі өткен немесе белгісіз жағдайда сақталған жең зертханалық немесе өндірістік бақылаудан өтпей қысымды жүйеге орнатылмауы тиіс.

Монтаж алдында РВД-ның ішкі қуысы таза екені, қақпақтары алынғаннан кейін бөгде бөлшек жоқтығы, фитингтің дұрыс өлшемде екені тексеріледі. Гидравликалық сынақ қажет болса, ол кәсіпорынның қауіпсіздік регламентіне және өндіруші нұсқаулығына сәйкес орындалады. Сынақ қысымын өз бетінше арттыруға болмайды.

Қазақстандағы қоймалар үшін қысқа бақылау тізімі

• РВД тікелей күн сәулесі мен жылытқыштан кемінде қауіпсіз қашықта орналасқан.
• Қоймада конденсат, су ағуы және температураның күрт өзгеруі жоқ.
• Жеңдер радиусы сақталған сөрелерде, майсыз әрі таза жерде тұр.
• Барлық фитинг ұшында қорғаныш қақпағы бар.
• Паспорт, партия және жасалған күні бойынша есеп жүргізіледі.
• Жарамдылық мерзімі мен жоспарлы тексеру күні көрінетін жерде көрсетілген.

Жаңа РВД таңдау, өлшемін сәйкестендіру немесе қолданыстағы жеңдерді ауыстыру қажет болса, каталогты ural-rti.org каталогынан қарауға болады. Техникалық кеңес алу үшін ural-rti.org сайтына кіріңіз, +7 958 578-05-89 нөміріне қоңырау шалыңыз немесе kz@ural-rti.org электрондық поштасына жазыңыз. РТИ дайындау және жеке техникалық талап бойынша шешімдер де осы байланыс арналары арқылы қарастырылады.

Қорытынды

РВД-ны дұрыс сақтау — қойма тәртібінің ғана емес, гидравликалық жабдықтың өндірістік қауіпсіздігінің бөлігі. Тұрақты температура, төмен ылғалдылық, ультракүлгін сәуледен қорғаныс, иілу радиусын сақтау, қақпақтарды қолдану және FIFO есебі жеңнің нақты қызмет мерзімін ұзартады. Бұл талаптар сақталса, жоспардан тыс тоқтау, майдың ағуы және қымбат гидравликалық тораптардың зақымдану қаупі айтарлықтай азаяды.
