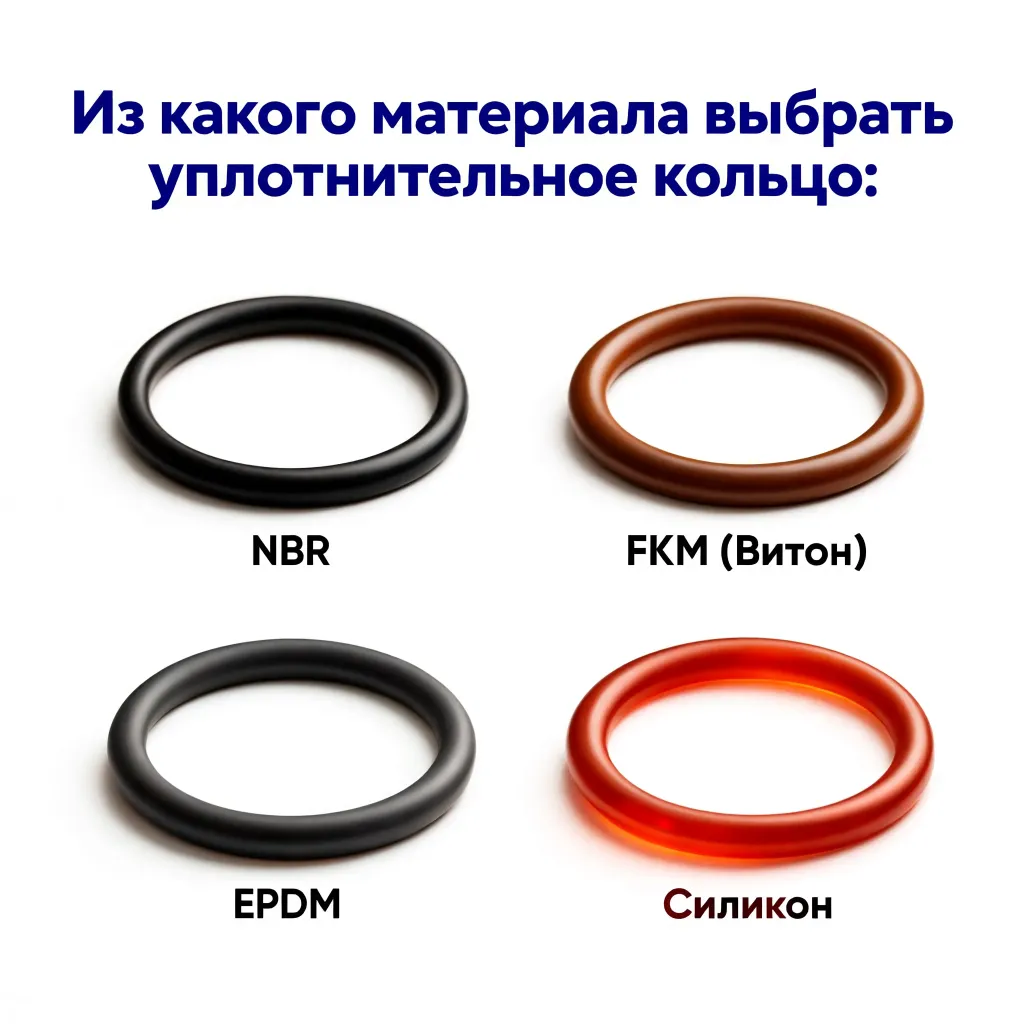

Тығыздағыш сақиналар материалы: NBR, FKM және EPDM

Тығыздағыш сақина немесе O-ring гидравликалық, пневматикалық және технологиялық жабдықтағы қозғалмайтын әрі баяу қозғалатын қосылыстардың герметикалығын қамтамасыз етеді. Оның негізгі міндеті — қысымдағы сұйықтықтың, газдың немесе будың сыртқа шығуына және шаң-тозаңның жүйеге енуіне жол бермеу. Бірдей өлшемдегі сақиналар әртүрлі материалдан жасалуы мүмкін, бірақ олардың майға, температураға, химиялық реагенттерге және қысымға төзімділігі айтарлықтай өзгеше.

Қазақстан жағдайында тығыздағыш материалын таңдауға климаттың континенттілігі, қыстағы төмен температура, жазғы ыстық, мұнай өнімдерімен байланыс, қатты су, шаң және қосалқы бөлшектерді ұзақ логистикалық жеткізу әсер етеді. Сондықтан NBR, FKM немесе EPDM таңдау тек каталогтағы бағаға емес, нақты пайдалану режиміне негізделуі тиіс.

NBR, FKM және EPDM дегеніміз не?

NBR — майға төзімді ең әмбебап материал

NBR — акрилонитрил-бутадиен каучугі. Өнеркәсіпте ол нитрил каучугі, бутадиен-нитрил каучугі немесе бутадиен-нитрил резеңкесі деп те аталады. Акрилонитрил мөлшері артқан сайын минералды майлар мен отынға төзімділік жоғарылайды, бірақ төмен температурадағы иілгіштік төмендеуі мүмкін.

NBR сақиналары гидравликалық майларда, дизель отынында, бензинде, майлау материалдарында, сығылған ауада және жалпы өнеркәсіптік механизмдерде кең қолданылады. Көптеген стандартты маркалар үшін жұмыс температурасы шамамен –30…+100 °C, арнайы қоспалы құрамдарда қысқа уақытқа +120 °C маңына дейін жетуі мүмкін. Нақты шек каучук маркасына, қаттылығына, қысымына және орта құрамына байланысты белгіленеді.

Қазақстандағы тау-кен техникасы, сорғы станциялары, автокөлік және трактор гидрожүйелері үшін NBR жиі таңдалады. Алайда сақина ашық ауада, озон әсерінде немесе күн сәулесінде ұзақ тұрса, жарықшақтану қаупі артады. Мұндай жағдайда FKM немесе арнайы озонға төзімді EPDM қарастырған дұрыс.

FKM — жоғары температура мен агрессивті ортаға арналған

FKM — фторкаучук негізіндегі эластомер. Саудада бұл материал FPM немесе Viton атауларымен де кездеседі. FKM минералды майларға, отынға, көптеген көмірсутектерге, жоғары температураға және озонға төзімділігімен ерекшеленеді. Жұмыс диапазоны рецептураға қарай шамамен –20…+200 °C, ал арнайы маркаларда қысқа мерзімді температура бұдан жоғары болуы мүмкін.

FKM сақиналары мұнай-газ жабдықтарында, компрессорларда, жоғары температуралы арматурада, жылу алмастырғыштарда, қозғалтқыштарда және химиялық өндірістің кейбір тораптарында пайдаланылады. Мысалы, ҚазМұнайГаз жүйесіне кіретін мұнай дайындау нысандарында көмірсутекпен жанасатын арматура үшін FKM тиімді шешім болуы мүмкін.

Бірақ FKM әмбебап материал емес. Ол ыстық буға, ыстық суға, төмен молекулалы спирттерге, кейбір аминдерге және сілтілі ерітінділерге нашар төтеп беруі мүмкін. Төмен температурада серпімділігі шектеледі, сондықтан қысқы іске қосу жағдайында материалдың нақты маркасы міндетті түрде тексеріледі.

EPDM — суға, буға және сыртқы ортаға төзімді

EPDM — этилен-пропилен-диен каучугі. Оның басты артықшылығы — ыстық суға, буға, гликоль негізіндегі антифриздерге, озонға, ультракүлгін сәулеге және атмосфералық әсерге төзімділігі. Көптеген EPDM құрамдары шамамен –50…+150 °C аралығында жұмыс істейді, ал буға арналған арнайы рецептуралар бөлек таңдалады.

EPDM сақиналары сумен жабдықтау жүйелерінде, жылу пункттерінде, радиаторлар мен қазандық контурларында, кондиционерлеу және желдету жабдықтарында қолданылады. Алматы, Астана және Шымкент қалаларындағы инженерлік жүйелерде су, этиленгликоль және сыртқы ауа әсері басым болса, EPDM жиі дұрыс таңдау болады.

EPDM-нің негізгі шектеуі — минералды майлармен, мұнай өнімдерімен және көптеген көмірсутектермен үйлеспеуі. Сондықтан майлы ортаға EPDM сақинасын орнату ісінуге, жұмсарып кетуге және қысқа мерзімде герметиканың жоғалуына әкелуі мүмкін.

Материалдарды салыстыру

Кестедегі мәндер — типтік диапазондар. Нақты жұмыс қабілеті каучуктың маркасына, вулканизация жүйесіне, қаттылығына, қысымға, саңылауға және жұмыс циклінің ұзақтығына байланысты. Өндіруші берген сәйкестік картасы немесе сынақ хаттамасы болмаған жағдайда тек жалпы температура диапазонына сүйену дұрыс емес.

Инженерлік тәжірибедегі негізгі ереже: алдымен жұмыс ортасын, температураны және қысымды анықтаңыз, содан кейін ғана сақинаның өлшемі мен материалын таңдаңыз. Арзан, бірақ химиялық тұрғыдан сәйкес келмейтін сақина жоспардан тыс тоқтауға әкеледі.

Қазақстан кәсіпорындары үшін таңдау алгоритмі

1. Жұмыс ортасын анықтаңыз. Мұнай, дизель отыны және гидравликалық май үшін әдетте NBR немесе FKM; су, бу және гликоль үшін EPDM қарастырылады.
2. Температураның толық циклін есептеңіз. Тек номиналды температураны емес, іске қосу кезіндегі суықты, қызу шыңдарын және авариялық режимді ескеріңіз. Астанадағы қысқы температура NBR және FKM-нің төменгі шегін маңызды факторға айналдырады.
3. Қысым мен қозғалыс түрін тексеріңіз. Жоғары қысымда сақина материалы ғана емес, ойық геометриясы, саңылау және қажет болса тірек сақинасы да есептеледі.
4. Қаттылықты таңдаңыз. Көптеген өнеркәсіптік O-ring үшін 70 Shore A қаттылығы қолданылады. Жоғары қысымда 80–90 Shore A нұсқалары қарастырылуы мүмкін, бірақ оларды орнату қиынырақ және төмен температурада серпімділігі аз болуы ықтимал.
5. Стандарт пен өлшемді сәйкестендіріңіз. Ресейлік және қазақстандық жеткізілімдерде O-ring өлшемдері көбіне ГОСТ 9833-73 және ГОСТ 18829-2017 құжаттарымен, ал халықаралық жабдықта ISO 3601 жүйесімен беріледі. Сатып алу алдында ішкі диаметр, қима диаметрі, ойық өлшемі және рұқсат ауытқулары тексеріледі.

Сапа, сақтау және монтаж талаптары

Тығыздағыш сақина сапасын бағалағанда тек сыртқы көрініске қарау жеткіліксіз. Партия құжаттарында материалдың белгіленуі, қаттылығы, жұмыс температурасы, көлемдік өзгеріс көрсеткіштері және қажет болса майдағы немесе будағы сынақ нәтижелері көрсетілуі тиіс. Қазақстандағы ірі металлургиялық, мұнай-газ және тау-кен кәсіпорындары үшін жеткізушіден сәйкестік сертификатын, паспортты және материал маркасын сұрату орынды.

Сақиналарды тікелей күн сәулесінен, озон түзетін электр жабдықтарынан, майдан және еріткіштерден алыс жерде сақтау қажет. Қаптама жабық, температурасы тұрақты қоймада сақталғаны дұрыс. Монтаж кезінде өткір жиектер тазаланып, ойықта тот, металл жаңқасы және ескі герметик қалдығы болмауы керек. Сақинаны бұрау, созып шамадан тыс тарту немесе құрғақ орнату оның ерте істен шығуына себеп болады.

Жинау алдында жұмыс ортасымен үйлесімді майлау материалы қолданылады. Мысалы, EPDM сақинасына минералды май жағу қауіпті, ал FKM үшін кез келген силикон немесе монтаж пастасы автоматты түрде жарамды деп есептеуге болмайды. Тығыздағыштың бетінде кесік, қабыршақ, көпіршік немесе тұрақты деформация байқалса, оны орнатуға болмайды.

Сатып алу кезінде қандай деректерді беру керек?

Дәл коммерциялық ұсыныс алу үшін сақинаның ішкі диаметрін, қима диаметрін, материалын, қаттылығын, жұмыс қысымын, температура диапазонын және ортамен байланысын көрсетіңіз. Егер бөлшек сорғыда, гидроцилиндрде, арматурада немесе жылу алмастырғышта қолданылса, жабдықтың маркасы мен техникалық құжаттағы белгіленуі де пайдалы.

NBR, FKM және EPDM тығыздағыш сақиналарының типтік өлшемдерін каталогтан көруге болады. Арнайы өлшем, шағын партия немесе нақты жабдыққа арналған шешім қажет болса, ural-rti.org сайты арқылы өтінім қалдырыңыз. Кеңес алу үшін +7 958 578-05-89 нөміріне қоңырау шалуға немесе kz@ural-rti.org электрондық поштасына техникалық деректерді жіберуге болады.

Қорытынды

NBR — май мен отынға арналған үнемді әрі әмбебап таңдау, FKM — жоғары температура мен агрессивті көмірсутектер үшін, ал EPDM — су, бу, гликоль және сыртқы климат әсері бар жүйелер үшін тиімді. Дұрыс шешім материалдың атауынан емес, нақты жұмыс ортасы, температура, қысым және стандарт талаптарының бірге талдануынан басталады.
