Сынабелдіктердің таңбалануы: ГОСТ және ISO бойынша қималар мен ұзындықтар

Сынабелдік — электрқозғалтқыштан, редуктордан немесе іштен жану қозғалтқышынан айналмалы моментті шкивке беретін көпқабатты резеңке-техникалық бұйым. Оның жұмыс қабаты хлоропренді немесе этилен-пропиленді каучуктен, тартқыш қабаты полиэфир немесе арамид кордтан, ал сыртқы қабаты резеңке матадан жасалады. Бөлшек таңдау кезінде тек белдіктің сыртқы ұзындығына қарау жеткіліксіз: қима профилі, есептік ұзындық, корд түрі, жұмыс температурасы және жетек геометриясы бірге ескеріледі.

Қазақстанда сынабелдіктер мұнай-газ жабдықтарында, тау-кен карьерлерінде, металлургиялық желілерде, цемент зауыттарында, элеваторларда, желдеткіштерде және сорғы агрегаттарында кең қолданылады. Алматы мен Шымкенттегі өндірістік желілерде шаң мен жоғары температура маңызды болса, Астана және солтүстік өңірлерде іске қосу кезіндегі төмен температура ескеріледі. Қызылорда, Атырау және Маңғыстау нысандарында мұнай өнімдері мен құрғақ климаттың әсері материал таңдауға ықпал етеді.

Сынабелдік таңбалануы нені білдіреді?

Классикалық сынабелдіктің белгіленуі әдетте профиль әрпі немесе коды + есептік ұзындық түрінде беріледі. Мысалы, «А-1250 ГОСТ» жазбасы А қималы, есептік ұзындығы шамамен 1250 мм белдікті көрсетеді. ISO жүйесінде ұқсас бұйым «A 1250» немесе өндірушінің каталогына байланысты «SPA 1250» ретінде берілуі мүмкін. Бірақ ГОСТ пен ISO өлшеу базалары әрдайым бірдей емес, сондықтан кодтарды механикалық түрде алмастыруға болмайды.

Белгіде қосымша түрде белдіктің орындалуы, майға төзімділігі, климаттық нұсқасы, антистатикалық қасиеті немесе өндірушінің сериясы көрсетіледі. Жетек бірнеше белдіктен тұрса, бір жиынтықтағы барлық бұйым бір партиядан және бірдей ұзындық класынан алынуы тиіс.

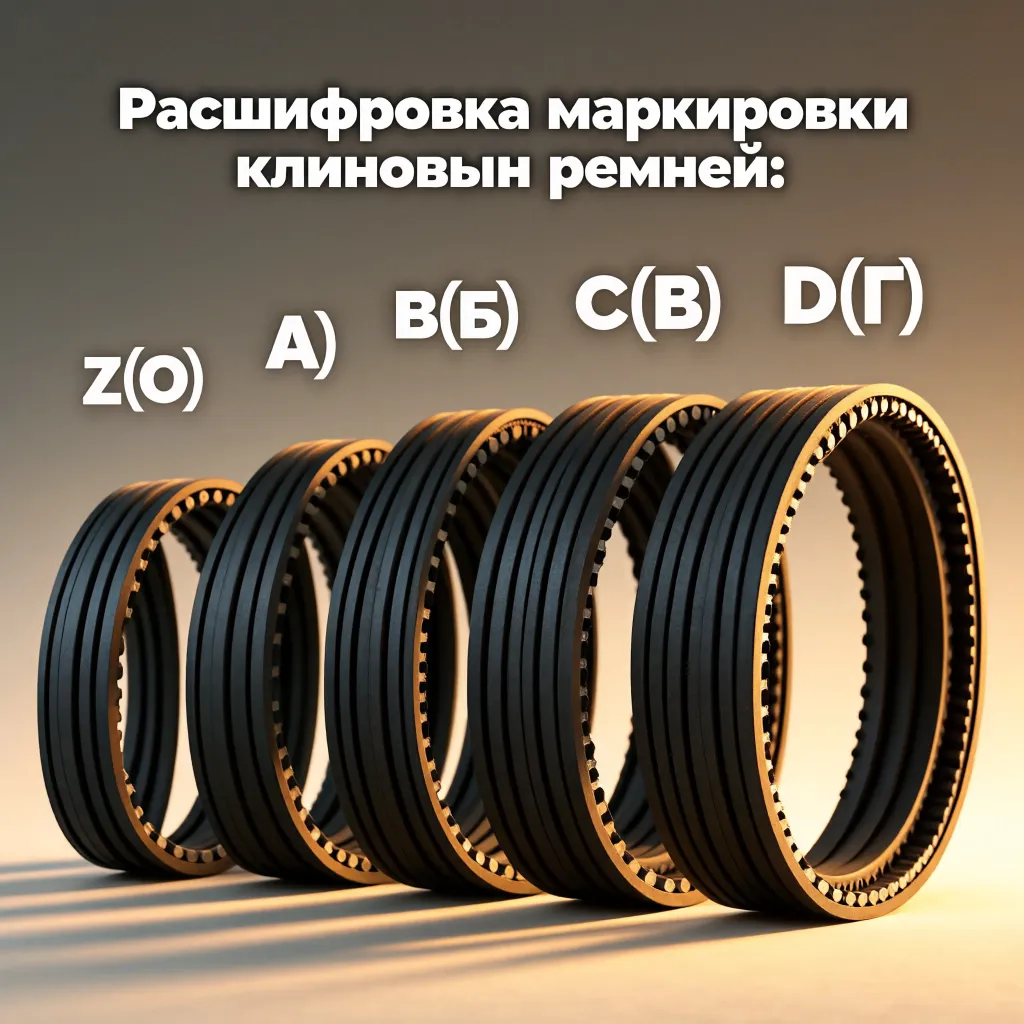

Негізгі халықаралық профильдер

• Z немесе O — шағын қуатты, ықшам жетектерге арналған тар профиль;
• A — желдеткіштерде, сорғыларда және жалпы өнеркәсіптік жетектерде кең таралған;
• B — орташа қуат пен айналу моментіне арналған әмбебап профиль;
• C — жоғары жүктемелі конвейерлер мен ауыр машиналарда қолданылады;
• D және E — үлкен қуатты, төмен айналымды өндірістік жетектерге арналған.

Тар сынабелдіктер ISO жүйесінде көбіне SPZ, SPA, SPB, SPC кодтарымен белгіленеді. Олар классикалық A, B және C профильдеріне сыртқы өлшемі бойынша ұқсас көрінгенімен, қима биіктігі, ені және шкив ойығының бұрышы өзгеше. Сондықтан SPA орнына A белдігін салу дұрыс шешім емес.

ГОСТ бойынша қималар мен өлшемдер

Классикалық сынабелдіктерге арналған негізгі нормативтік база — ГОСТ 1284.1-89, ГОСТ 1284.2-89 және ГОСТ 1284.3-89. Бұл стандарттар профильдердің геометриялық өлшемдерін, ұзындық қатарларын, рұқсаттарын және шкивпен сәйкестігін белгілейді. Қазақстанда мұндай мемлекетаралық стандарттар техникалық құжаттамаға, жеткізу шартына немесе кәсіпорынның ішкі стандартына енгізілуі мүмкін. Нақты сатып алу кезінде қолданыстағы редакцияны және тапсырыс беруші талап ететін ҚР СТ немесе ТУ құжатын тексеру қажет.

Профильді анықтағанда белдіктің жоғарғы ені, қима биіктігі және шкив ойығының бұрышы өлшенеді. Ескі белдік қатты тозған болса, оның өлшемін эталон ретінде қолдану қауіпті: бүйір беттері қажалып, ені бастапқы мәннен кіші болуы мүмкін. Дұрыс әдіс — шкив ойығын, біліктердің осьаралық қашықтығын және өндіруші каталогындағы профиль сызбасын салыстыру.

Ұзындықты өлшеу: Li, Lw, Ld және Le

Сынабелдік ұзындығы бірнеше базамен көрсетіледі. Li — ішкі ұзындық, Le — сыртқы ұзындық, ал Lw немесе Lp — жұмыс, есептік немесе қадамдық ұзындық. ISO жүйесінде жиі Ld — қадамдық диаметр деңгейіндегі ұзындық пайдаланылады. Өлшеу қабаты профильдің ішінде әртүрлі орналасатындықтан, бір белдіктің Li, Lw және Le мәндері бірдей болмайды.

Мысалы, белдікте «B 2000» деген белгі тұрса, бұл міндетті түрде сыртқы шеңбері 2000 мм дегенді білдірмейді. Алдымен өндіруші осы санды қандай база бойынша бергенін анықтау қажет. ГОСТ бойынша есептік ұзындықпен, ал импорттық ISO каталогында қадамдық ұзындықпен белгіленген бұйымдардың номиналдары бір-біріне жақын болғанымен, тікелей балама болмауы мүмкін.

Инженерлік ереже: белдікті тек ұзындығы бойынша емес, бір уақытта профиль коды, өлшеу базасы, шкив ойығы және жетек өндірушісінің рұқсат етілген диапазоны бойынша таңдаңыз.

Ұзындықты практикада тексеру

1. Белдіктің профилін анықтап, сыртқы бетіне емес, профильдің жұмыс қабатына назар аударыңыз.
2. Белдіктің ішкі жағына өлшеу таспасын немесе жеткілікті икемді жіпті айналдырып, Li мәнін алыңыз.
3. Шкивтердің диаметрін, осьаралық қашықтықты және кергіштің реттеу қорын өлшеңіз.
4. Каталогтағы Li, Lw, Ld немесе Le көрсеткіштерін бір өлшеу базасына келтіріп салыстырыңыз.
5. Бірнеше белдік қолданылатын жетекке ұзындығы және қаттылық тобы бірдей жиынтық алыңыз.

Белдік ұзындығының рұқсат етілген ауытқуы профильге және номиналға байланысты болады. Дәл мәнді ГОСТ кестесінен немесе нақты өндірушінің техникалық паспорты арқылы тексеру керек. Артық ұзын белдік кергіштің шегіне жетіп, сырғуға әкеледі; қысқа белдік мойынтірекке артық радиалдық күш түсіреді.

Материал және пайдалану жағдайы

Көптеген өнеркәсіптік белдіктерде майға төзімді хлоропренді резеңке қолданылады. Мұнай базалары, компрессор станциялары және ҚазМұнайГаз жүйесіне қызмет көрсететін мердігерлік нысандар үшін май әсеріне төзімді, антистатикалық және қажет болса температуралық орындау таңдалады. EPDM негізді белдіктер озонға, атмосфералық әсерге және жоғары температураға жақсы төзеді, бірақ минералды маймен жанасатын ортаға әрдайым жарамды емес.

Әдеттегі жұмыс диапазоны таңдалған маркаға қарай шамамен −30…+60 °C немесе −40…+80 °C болуы мүмкін. Арнайы қоспалы өнімдер бұдан кең диапазонда жұмыс істейді, алайда нақты температура өндіруші паспортынан алынады. Астана мен солтүстік өңірлердегі суық іске қосуда белдікті алдын ала қыздыруға, ал ыстық цехтарда ауа айналымы мен қорғаныс қаптамасына назар аудару қажет.

Қазақстан кәсіпорындарына арналған сатып алу және монтаж кеңестері

• Сұраныста ГОСТ немесе ISO жүйесін, профильді, ұзындық базасын және санын толық жазыңыз;
• жабдық паспорты, шкив сызбасы және бұрынғы белдік таңбасын бірге жіберіңіз;
• шаңды карьерлер мен металлургиялық цехтарда қорғаныс қаптамасын және дұрыс желдетуді қамтамасыз етіңіз;
• қоймада белдікті майдан, күн сәулесінен және жылыту құрылғыларынан алыс, 15–25 °C шамасында сақтаңыз;
• монтажда белдікті бұрауышпен күштеп кигізбеңіз, шкив осьтерін теңестіріп, керуді динамометрмен тексеріңіз.

Алматы, Астана, Шымкент немесе мұнай-газ өңірлеріне жеткізу кезінде маусымдық логистиканы ескеріңіз: қыста ұзақ тасымалданған белдік бірден жүктемеге қосылмауы тиіс. Оны цех температурасында кемінде бірнеше сағат ұстаған дұрыс. Қажетті профиль мен өлшемді РТИ каталогынан қарауға болады. Арнайы дайындау, балама ISO/ГОСТ өлшемін сәйкестендіру және техникалық кеңес алу үшін ural-rti.org сайтына кіріп, +7 958 578-05-89 нөміріне немесе kz@ural-rti.org поштасына хабарласыңыз.

Қорытынды

Сынабелдіктің таңбалануын дұрыс оқу — жетек сенімділігінің негізгі шарты. Профиль коды, есептік немесе қадамдық ұзындық, материал, температуралық орындау және шкив геометриясы бір-біріне сәйкес болғанда ғана белдік номинал қуатты тұрақты береді. ГОСТ бұйымын ISO баламасына ауыстырғанда өлшемдерді, өлшеу базасын және өндірушінің техникалық рұқсатын міндетті түрде салыстырыңыз.
