Губкалы резеңке — ішінде бір-бірімен байланысқан немесе жабық газ қуыстары бар серпімді материал. Өндірісте оны кеуекті резеңке, ұяшықты резеңке немесе резеңке губка деп те атайды. Кәдімгі тығыз резеңкеден айырмашылығы — оның массасы аз, қысылғыштығы жоғары, діріл мен шуды жақсы сіңіреді.
Қазақстанда бұл материал мұнай-газ жабдықтарында, сорғы және компрессор тораптарында, металлургиялық агрегаттарда, желдету жүйелерінде, есік люктерінде және көлік техникасында пайдаланылады. Алайда барлық губкалы резеңке бірдей емес: мұнай өнімдерімен жұмыс істейтін тығыздауышқа EPDM материалын қолдану қате болуы мүмкін, ал ашық ауадағы аязды жағдайда қарапайым SBR қабаты морт сынуы ықтимал.
Губкалы резеңкенің негізгі түрлері
Ашық және жабық кеуекті материал
Ашық кеуекті резеңке қуыстары өзара байланысқан құрылымға ие. Ол ауаны, дыбысты және ылғалды жақсы сіңіреді, сондықтан сүзгі, акустикалық төсем және жұмсақ амортизатор ретінде қолданылады. Бірақ мұндай материал сұйықтықты сіңіруі мүмкін.
Жабық кеуекті резеңкеде ұяшықтар бір-бірінен оқшауланған. Ол су өткізбейді, тығыздауыш ретінде тұрақты жұмыс істейді және қысылғаннан кейін пішінін жақсы сақтайды. Люк қақпағы, электр шкафы, құбыр арматурасы және сыртқы жабдық үшін көбіне осы түр таңдалады.

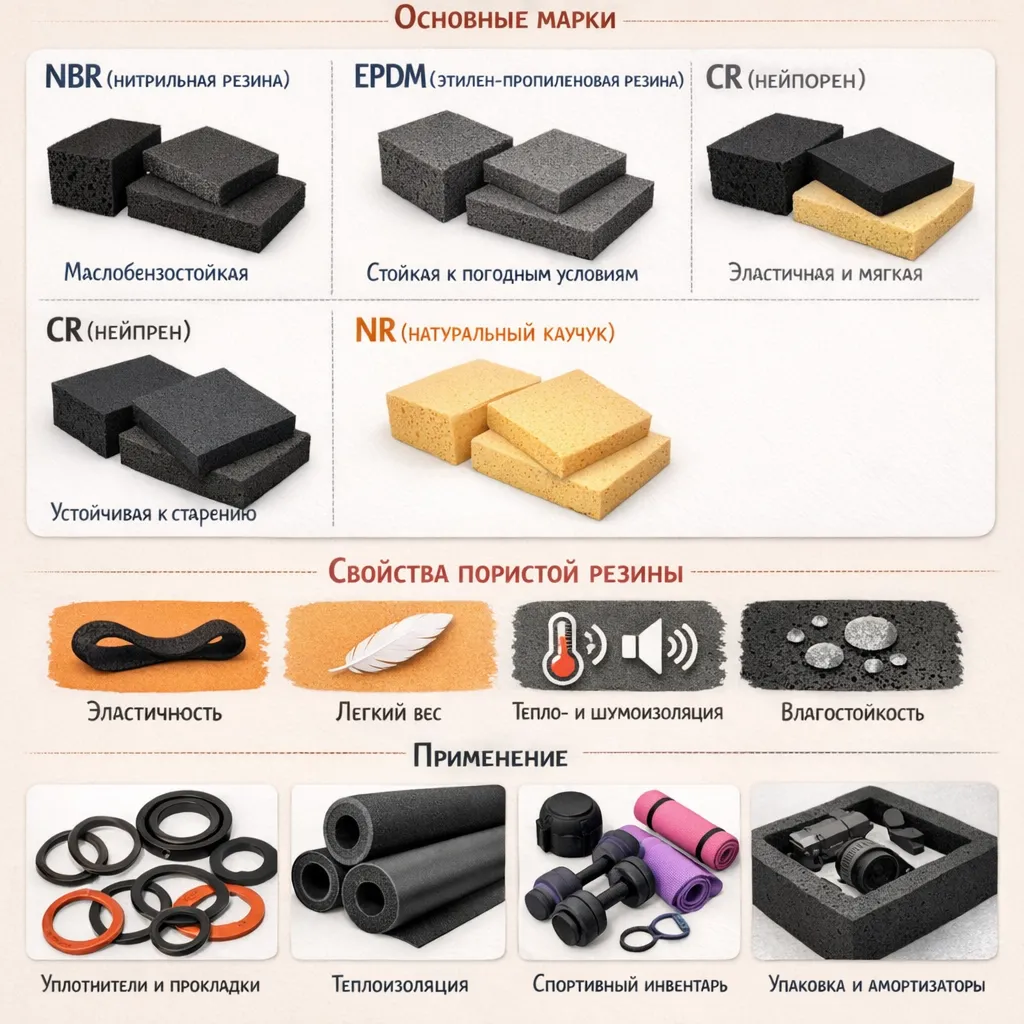

Каучук негізіне қарай маркалау
- NR және SBR — серпімділігі жоғары, бағасы қолжетімді материалдар. Соққы мен дірілді басуға ыңғайлы, бірақ майға, озонға және ұзақ ультракүлгін әсеріне төзімділігі шектеулі.
- NBR — мұнай, дизель отыны, гидравликалық май және майлау материалдары әсер ететін ортаға арналған. Мұнай базасында және жөндеу шеберханаларында жиі таңдалады.
- EPDM — озонға, жаңбырға, буға және температура ауытқуына төзімді. Су құбыры, жылыту, сыртқы шкафтар және шатырлық тораптар үшін тиімді, бірақ мұнай өнімдерімен жанасуға арналмаған.
- CR — ауа райына, озонға және кейбір майларға төзімді әмбебап эластомер. Автомобиль, теңіз және жалпы машина жасау жабдықтарында пайдаланылады.
- VMQ, яғни силикон резеңке — төмен және жоғары температура диапазонында жұмыс істейді, тағам және фармацевтика жабдықтарына арналған арнайы нұсқалары болады. Механикалық жыртылуға төзімділігі кейбір органикалық каучуктерден төмен.
- FKM негізіндегі кеуекті материалдар жоғары температурада және агрессивті химиялық ортада қолданылады. Бағасы жоғары болғандықтан, оларды тек техникалық негіздемемен таңдау керек.
Негізгі техникалық көрсеткіштер
Губкалы резеңкені тек қалыңдығына қарап сатып алу дұрыс емес. Инженер ең кемі тығыздықты, қаттылықты, қысқаннан кейінгі қалдық деформацияны, созылу беріктігін, жұмыс температурасын және сұйықтық сіңіруін тексеруі тиіс.
| Материал маркасы немесе негізі | Артықшылығы | Шектеуі | Типтік қолдану |
|---|---|---|---|
| ПР, жалпы мақсаттағы SBR/NR | Серпімді, үнемді, дірілді жақсы сіңіреді | Майға және озонға төзімділігі шектеулі | Амортизатор, қаптама, ішкі тығыздауыш |
| NBR кеуекті резеңке | Мұнай өнімдері мен майларға төзімді | Күшті озон және ыстық бу әсеріне шектеулі | Мұнай базасы, сорғы, гидравлика |
| EPDM кеуекті резеңке | Аязға, озонға, суға және ауа райына төзімді | Мұнай және бензинмен үйлеспейді | Сыртқы шкаф, құбыр, желдету жүйесі |
| Силиконды VMQ | Шамамен -60…+200 °C аралығында тұрақты | Бағасы жоғары, жыртылуға сезімтал | Жылу агрегаты, тағам және медицина жабдығы |
| Жабық кеуекті CR | Ылғалға, озонға және дірілге төзімді | Арнайы ортада үйлесімділігі тексеріледі | Люк, есік, климаттық және көлік техникасы |
Көрсетілген диапазондар анықтамалық сипатта. Нақты шектер материалдың маркасына, қуыстылық деңгейіне, вулканизация режиміне және өндірушінің техникалық шарттарына байланысты белгіленеді. Сондықтан жеткізушіден паспорт, сәйкестік құжаты және сынақ хаттамасын сұрау қажет.
ГОСТ талаптары және сапаны бақылау
Жалпы мақсаттағы резеңке пластиналар мен табақтарға қойылатын талаптар көбіне ГОСТ 7338-90 арқылы бағаланады, бірақ бұл стандарт тығыз резеңке бұйымдарына бағытталған. Кеуекті материал үшін өндірушінің ТУ-ы, конструкторлық құжаттамасы немесе арнайы салалық стандарты шешуші болады. Қазақстанда қолданылатын ГОСТ стандарттары ҚР ұлттық стандарттау жүйесінде қабылданған нұсқасымен және құжаттың қолданыстағы редакциясымен тексерілуі тиіс.
Қабылдау кезінде партияның қалыңдығы мен тығыздығын, бетінде жарық, жыртық, қабаттану және ашық ақаулардың жоқтығын тексеріңіз. Тығыздауыш үшін қысу кезіндегі қалдық деформация маңызды: материал ұзақ уақыт қысылғаннан кейін бастапқы қалыңдығын жоғалтса, фланецтен ағып кету басталады.
Губкалы резеңкені таңдаудың негізгі ережесі: алдымен жұмыс ортасын және температураны анықтаңыз, содан кейін ғана қаттылық пен қалыңдықты белгілеңіз. Қалың қабат әрқашан жақсы тығыздауыш деген сөз емес.
Арзан сату
Асботехникалық бұйымдар
Жеңдер мен шлангілер
Жетек белдіктері
Жоғары қысымды жеңдер
Инженерлік пластиктер
Конвейер таспалары
Қосылыстар мен қысқыштар
Мойынтіректер
Резеңке жабындар
Резеңке қоспалары мен желімдер
Сақиналар мен манжеттер
Техникалық пластиналар
Шнурлар мен профильдер Қазақстан климатында пайдалану ерекшеліктері
Қазақстанның солтүстік өңірлерінде қысқы температура -30 °C-тан төмен түсуі мүмкін, ал жазда металл корпустардың беті +60 °C-тан жоғары қызады. Астана, Қарағанды және Павлодардағы сыртқы шкафтар үшін аязға және озонға төзімді EPDM немесе CR таңдалады. Алматы мен Шымкентте күн радиациясы, шаң және маусымдық ылғал әсері ескеріледі.
Маңғыстау мен Атырау аймақтарындағы мұнай-газ объектілерінде материалдың мұнайға, дизельге, тұзды ауаға және температуралық циклдерге төзімділігі тексеріледі. Мұндай жағдайда NBR жиі қолданылады, бірақ сыртқы ашық жерде оның беті озоннан жарылуы мүмкін; сондықтан қорғаныс қабаты немесе CR/арнайы EPDM шешімі қажет болуы ықтимал.
Қарағанды металлургия кәсіпорындарында, соның ішінде бұрынғы АрселорМиттал Теміртау активтері негізіндегі өндірістерде, губкалы резеңке пеш, желдету, суыту және шаң ұстау жүйелеріндегі есік пен люк тығыздауыштарына пайдаланылады. КазМұнайГаз тобы объектілерінде сорғы, арматура және контейнер қақпақтары үшін материалдың мұнай өнімдерімен үйлесімділігі міндетті түрде расталады.
Қалыңдық пен қаттылықты қалай таңдау керек
- Тығыздалатын саңылаудың нақты өлшемін өлшеңіз. Материал жұмыс кезінде шамадан тыс қысылмауы керек.
- Статикалық тығыздауышта әдетте бастапқы қалыңдықтың шамамен 20–40% қысылуы қарастырылады, бірақ нақты мән конструкция мен материал паспортына тәуелді.
- Қозғалмалы түйінде төмен қаттылық пен жоғары серпімділік, ал фланецте өлшем тұрақтылығы басым болады.
- Кесу кезінде өткір штамп немесе пышақ қолданыңыз. Жыртылған жиек тығыздау сызығында ағып кетуге әкеледі.
- Материалды қараңғы, құрғақ жерде, озон көздерінен және қыздыру аспаптарынан алыс сақтаңыз. Бүктеп ұзақ сақтау жұқа табақта тұрақты деформация тудыруы мүмкін.
Қайдан тапсырыс беруге болады
Қажетті марка, қалыңдық, ені, ұзындығы және жұмыс ортасы көрсетілген техникалық сұрау жіберілсе, сәйкес кеуекті резеңке немесе дайын РТИ тығыздауышын таңдау жеңілдейді. Каталогты ural-rti.org каталогынан қарауға болады. Жеке өлшемдегі бұйым жасау, сызба бойынша кесу және материалды келісу үшін өндірушіге хабарласыңыз.
Кеңес беру: +7 958 578-05-89, электрондық пошта: kz@ural-rti.org. Арнайы РТИ өндірісі, жеткізу мүмкіндігі және Қазақстан кәсіпорындарына арналған құжаттар бойынша ақпарат ural-rti.org сайтында беріледі.
Губкалы резеңке мен поролонның айырмашылығы неде?
Поролон көбіне полиуретан негізіндегі ашық кеуекті материал болып табылады және жиһаз бен тұрмыстық қаптамада пайдаланылады. Губкалы резеңке эластомерден жасалады, сондықтан оның майға, озонға, температураға және механикалық қысымға төзімді нұсқалары бар. Өнеркәсіптік люк, фланец немесе сорғы тығыздауышы үшін материалды тек сыртқы ұқсастығына қарап ауыстыруға болмайды.
Мұнай өнімдерімен жұмыс істейтін жабдыққа қандай марка жарайды?
Көп жағдайда NBR негізіндегі жабық кеуекті резеңке таңдалады. Ол майға, дизель отынына және гидравликалық сұйықтықтардың бір бөлігіне төзімді. Нақты таңдау үшін сұйықтықтың құрамы, температурасы, қысымы және жанасу уақыты көрсетілуі керек. EPDM-ді бензин немесе минералды май үшін қолдану ұсынылмайды.
EPDM резеңкесін даладағы Қазақстан жағдайында қолдануға бола ма?
Иә, EPDM озонға, ультракүлгін сәулеге, жаңбырға және аязға жақсы төзеді. Ол Астана, Қарағанды, Алматы және Шымкенттегі сыртқы шкафтарда, желдету арналарында және су жүйелерінде тиімді. Бірақ материал мұнай өнімдерімен жанасатын торапқа арналмаған, сондықтан орта құрамын алдын ала тексеру қажет.
Губкалы резеңке үшін қандай құжаттарды сұрау керек?
Жеткізушіден материал паспорты, маркасы, каучук негізі, тығыздығы, қаттылығы, жұмыс температурасы және сұйықтық сіңіру көрсеткіші берілуі тиіс. Өнеркәсіптік объектіде сәйкестік декларациясы, өндірушінің ТУ-ы немесе сынақ хаттамасы да қажет болуы мүмкін. ГОСТ немесе ҚР СТ сілтемесі құжаттың қолданыстағы редакциясымен салыстырылады.
Губкалы резеңке неге уақыт өте қатайып немесе үгітіліп кетеді?
Негізгі себептер — материалдың жұмыс ортасына сәйкес келмеуі, озон мен ультракүлгіннің ұзақ әсері, температураның шамадан тыс жоғары болуы, майдың енуі немесе дұрыс сақталмауы. Сонымен бірге артық қысу, өткір жиек және бұралып орнату механикалық бұзылуды жылдамдатады. Ақаудың себебін анықтап, каучук негізін және кеуектілік түрін қайта таңдаған жөн.
