Пішінді тісті белдіктер XPZ және XPA — сыртқы беті тегіс емес, ішкі жұмыс қабатында көлденең ойықтары бар сына белдіктері. Бұл ойықтар белдіктің кіші диаметрлі шкивті айналып өту қабілетін арттырады және иілу кезіндегі ішкі кернеуді төмендетеді. Инженерлік тәжірибеде оларды кейде «тісті сына белдіктері», «ойықты белдіктер» немесе «notched V-belts» деп атайды.
Классикалық тегіс сына белдігімен салыстырғанда XPZ және XPA жоғары айналу жиілігіне, шағын шкив диаметріне және шектеулі монтаж кеңістігіне тиімді. Дегенмен олар кез келген жетекке автоматты түрде жарамайды: шкив профилі, белдік ұзындығы, алдын ала тарту күші, температура және майлы орта міндетті түрде ескеріледі.
XPZ және XPA профилдерінің ерекшелігі
Белдік профиліндегі «X» белгісі оның тісті, ойықты конструкциясын көрсетеді. XPZ — тар қималы, шағын габаритті профиль; XPA — көлденең өлшемі мен жүк көтерімділігі жоғарырақ профиль. Нақты өлшемдер өндіруші стандартына байланысты аздап өзгеруі мүмкін, сондықтан тапсырыс кезінде тек атауына емес, белдіктің есептік ұзындығына және қима өлшеміне де сүйену қажет.
XPZ белдіктері желдеткіштерде, сорғыларда, компрессорларда, конвейерлердің қосалқы жетектерінде және шағын электрқозғалтқыштарда жиі қолданылады. XPA профилі цемент, тау-кен, металлургия, мұнай-газ және коммуналдық жабдықтардағы орташа қуатты жетекке лайық. Қазақстандағы Qarmet, мұнай өндіру және өңдеу кәсіпорындары, Алматы мен Шымкенттің сорғы станциялары сияқты объектілерде белдік таңдауы тоқтап қалу құнын есепке ала отырып жүргізіледі.

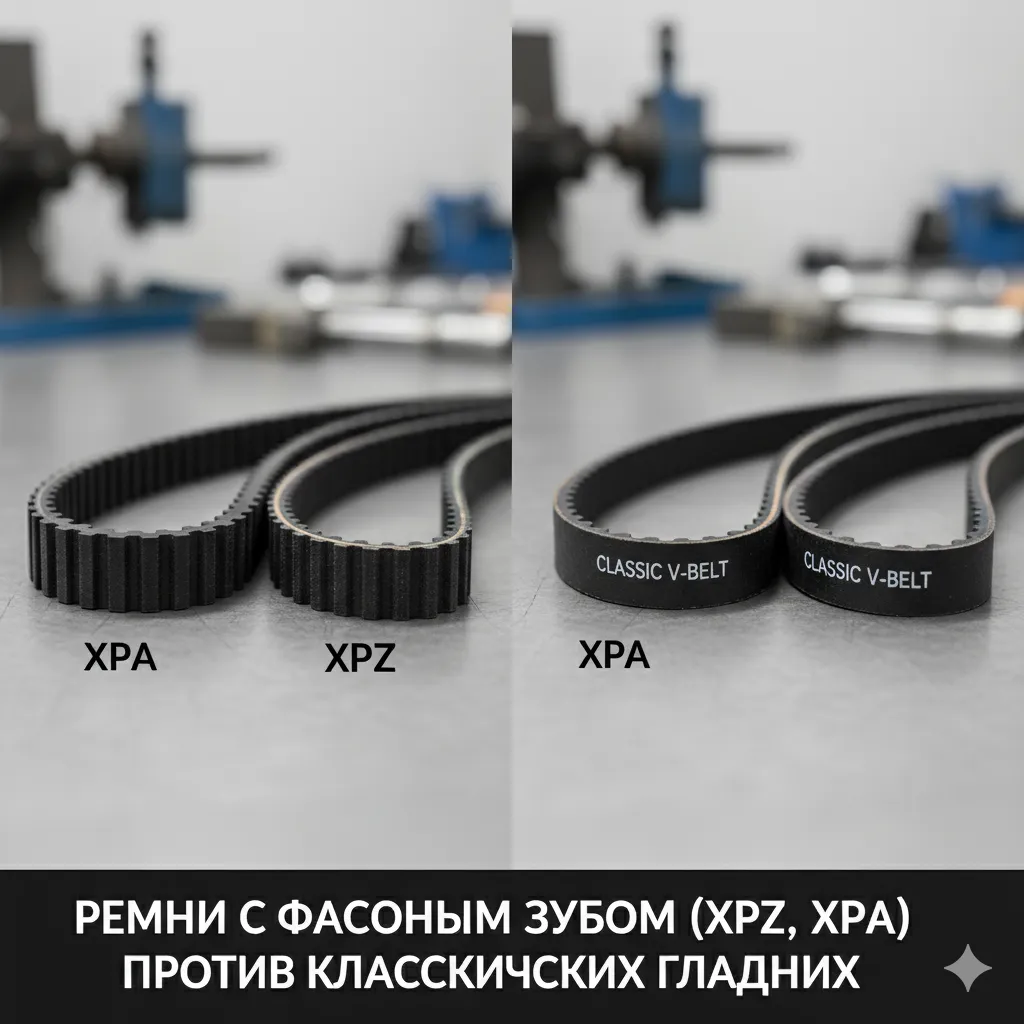

Тегіс және пішінді тісті белдіктерді салыстыру
| Көрсеткіш | XPZ/XPA тісті белдігі | Классикалық тегіс сына белдігі |
|---|---|---|
| Иілуге төзімділік | Жоғары, шағын шкивпен жұмыс істеуге қолайлы | Қалыпты, ең кіші шкив диаметрі шектеулі |
| Сырғанау қаупі | Төмен, дұрыс тартылғанда тұрақты ілінісу береді | Тарту жеткіліксіз болса жоғарылайды |
| Жетек өлшемі | Ықшам, жоғары жылдамдықты жүйеге қолайлы | Көбіне үлкенірек шкив қажет |
| Діріл және шу | Дұрыс центрлеуде төмен; ойықтар резонансты азайтады | Жұмыс жағдайына тәуелді |
| Құны | Әдетте жоғарырақ | Көбіне үнемдірек |
| Қолдану ортасы | Температура, май және химиялық әсерге қарай арнайы қоспа қажет | Материал маркасына тәуелді, таңдау аясы кең |
Инженерлік ереже: белдікті тек сыртқы ұзындығына қарап алмаңыз. Профиль, есептік ұзындық, шкив ойығының бұрышы, центр аралығы және жетек қуаты бір жүйе ретінде тексерілуі керек.
Материалдар және жұмыс температурасы
Өнеркәсіптік белдіктердің негізгі қабаты көбіне майға және тозуға төзімді бутадиен-нитрил каучукке (NBR) негізделеді. Арматура ретінде полиэфир немесе жоғары берікті полиамид корд пайдаланылады. Кордтың міндеті — тарту күшін қабылдау, ал резеңке қоспа қысу және үйкеліс аймақтарында серпімділікті сақтау.
Кәдімгі NBR белдіктері шамамен −30…+80 °C аралығында жұмыс істейді, нақты диапазон өндірушінің техникалық паспортымен расталады. EPDM негізіндегі орындау ыстық суға, буға және озонға төзімдірек, бірақ минералдық майлармен үйлесімділігі шектеулі. Майлы ортада NBR, ал агрессивті химиялық әсерде арнайы фторланған немесе қапталған орындау қарастырылады. Дизель отыны, еріткіш, мұнай, шаң және жоғары ылғал белдіктің ресурсына тікелей әсер етеді.
Қазақстанның климатында қысқы іске қосу да маңызды. Астана, Қарағанды және Павлодар өңірлерінде ашық немесе нашар жылытылатын жабдықта төмен температурада белдік қатаяды. Алматы мен Шымкентте жазғы ыстық, шаң және шкив маңындағы желдетудің жеткіліксіздігі қызуды арттырады. Сондықтан белдікті орнатпас бұрын қоймада +15…+25 °C температурада кемінде бірнеше сағат ұстау, майысқан күйде сақтамау және күн сәулесінен қорғау ұсынылады.
ГОСТ, ISO және техникалық құжаттама
Сына белдіктерін жобалау мен қабылдауда Қазақстанда қолданылатын мемлекетаралық стандарттар, кәсіпорынның техникалық регламенті және өндірушінің паспорты қатар қаралады. Классикалық сына белдіктері үшін ГОСТ 1284.1-89 және осы серияның өзге бөлімдері өлшемдер мен жалпы талаптарға қатысты негізгі нормативтік база болып табылады. XPZ және XPA сияқты тар ойықты профильдер үшін DIN 7753, ISO 4184 немесе өндіруші ТУ сілтемелері кездеседі.
Нақты жеткізілімде сәйкестік сертификаты, өлшем хаттамасы, резеңке қоспаның жұмыс температурасы, корд материалы және майға төзімділік көрсетілуі тиіс. «ГОСТ К» деген жалпы атау жеткіліксіз: Қазақстандағы кәсіпорын стандарттың толық нөмірін, қолданыстағы редакциясын және жабдықтың техникалық шарттарымен сәйкестігін тексеруі керек.
