Қолдану аясы
Техникалық шарттар ТУ 38 1051325-2008 резеңке техникалық бұйымдарға таралады — резеңке, резеңке-маталы және резеңке-металл (бұдан әрі — РТИ), атом энергиясын пайдалану объектілерінде пайдалануға арналған, мынадай жағдайларда:
- температураның әсері −70-тен +300 °C-қа дейін;
- агрессивті жұмыс орталарымен жанасу;
- әсері иондаушы сәулеленудің жоғары энергиялары: гамма-сәулелену, аралас гамма-нейтрондық сәулелену, электрондық және рентгендік сәулелену.
РТИ резеңке қоспаларынан радиацияға төзімді орындалуда, олардың белгіленуінде «Рад». Радиацияға төзімділігі қорғаныш толтырғыштар мен антирадтар енгізілген рецептурамен анықталады. ООО «НИИЭМИ»-мен келісімсіз резеңке қоспаларының рецептураларын өзгертуге жол берілмейді.
Атомдық техника объектілеріне арналған РТИ атом энергиясын пайдалану саласындағы Федералдық норма және ережелер талаптарын және Ростехнадзордың нұсқаушы құжаттарын ескере отырып жасалады және жеткізіледі. Құрастыру сызбаларының және технологиялық құжаттаманың бірінші парағында «АЭС ҮШІН».
РТИ түрлері және жіктелуі
Материал құрылымы бойынша
- Монолитті РТИ — тұтас резеңкеден жасалған қалыпты және қалыпсыз бұйымдар;
- Кеуекті РТИ — ашық немесе жабық кеуектілігі бар көбіктелген резеңкеден жасалған бұйымдар.
Конструкциясы бойынша (монолитті РТИ-дің негізгі түрлері)
- Дөңгелек, тікбұрышты және сопақша қималы сақиналар;
- Ірі габаритті дөңгелек қималы сақиналар (қима диаметрі 20 мм-ден жоғары);
- Резеңке және резеңке-металл манжеттер;
- Төсемдер;
- Мембраналар;
- Втулкалар, баулар, профильдер, түтіктер;
- Пластиналар (қалыпты «Ф» және қалыпсыз «Н»);
- Золотниктер, клапандар (резеңке-металл РТИ);
- Рентгенқорғаныс экрандары;
- Вибрациялық машиналарға арналған РТИ (блоктер, виброоқшаулағыштар, герметизаторлар, шарнирлер).
Пластиналарды жасау тәсілі бойынша
- Ф — қалыпты пластиналар (өлшемдері: қалыңдығы 1–20 мм, ені 250–1000 мм, ұзындығы 250–1000 мм);
- Н — қалыпсыз пластиналар, тегіс және кедір-бұдырлы (қалыңдығы 1–10 мм, ені 500–1000 мм, ұзындығы 500–10 000 мм).
Резең қоспаларының маркалары және жұмыс жағдайлары
РТИ пайдалану жағдайларына байланысты төмендегі кестеде көрсетілген резең қоспаларынан жасалады. «Рв» индексі бар қоспалар әдісімен жасалады радиациялық вулканизация.
Монолитті РТИ — қоспалардың негізгі маркалары
| РТИ атауы | Резең қоспасының маркасы | Температура диапазоны, °C | Жұмыстық орта |
|---|---|---|---|
| Сақиналар, манжеталар, втулкалар, шнурлар, профильдер, түтіктер | 51-1473 Рад | −40-тан +100-ге дейін | Ауа, су, тұз және күкірт қышқылдарының, сілтілердің ≤ 20 % ерітінділері |
| 51-1480 Рад | −50-ден +100-ге дейін | Ауа, аргон, гелий, вакуум | |
| 51-1481 Рад | −50-ден +200-ге дейін | Су, қыздырылған су, бу-ауа қоспасы, ылғалдылығы 90 % ауа, қышқылдар мен сілтілердің ≤ 20 % ерітінділері, ОМТИ отқа төзімді турбиналық майлары | |
| НО-68-1 Рад | −50-ден +100-ге дейін | Ауа, тұз және күкірт қышқылдарының, сілтілердің ≤ 20 % ерітінділері, Т-1, ТС-1 отыны, МК-8, МС-20 майы, автомобиль бензині | |
| 51-1567 Рад | −50-ден +250-ге дейін | Ауа, минералды майлар | |
| ИРП-1338 Рад / ИРП-1345 Рад / ИРП-1265 Рад | −50-ден +250-ге дейін | Құрамында озон мөлшері жоғары ауа, электр өрісі | |
| 51-1752 Рад | −10-нан +300-ге дейін | Ауа, бу; минералды майлар және мұнай өнімдері | |
| 51-1787 Рад | −50-ден +180-ге дейін | Ауа, вакуум, су, металлорганикалық қосылыстар (диэтилцинк, диметилкадмий); ОМТИ, ГЖФК отқа төзімді сұйықтықтары | |
| 51-1665 Рад | −60-тан +300-ге дейін | Ауа | |
| 51-1758 Рад / 51-1758-1 Рад | −60-тан +200-ге дейін | Су, қыздырылған су, бу-ауа қоспасы, ОМТИ отқа төзімді турбиналық майлары, ВНИИНП майлау материалдары | |
| 51-1724 Рад | −20-ден +150-ге дейін | Ауа, кремнийорганикалық сұйықтықтар 131-209, 131-210, 133-257, минералдық майлар | |
| ИРП-1174 Рад | −10-дан +100-ге дейін | Су, ауа | |
| 51-1672 Рад / 51-1672-1 Рад | −60-ден +100-ге дейін | Су, ауа, вакуум | |
| 343 Рад | −25-тен +70-ке дейін | Ауа, су, қышқылдар мен сілтілердің ерітінділері ≤ 20 % | |
| Ірі габаритті сақиналар (қима диаметрі > 20 мм) | 51-1481 Рад | −50-ден +200-ге дейін | Су, қыздырылған су, бу-ауа қоспасы, ылғалдылығы 90 % болатын ауа, қышқылдар, сілтілер ≤ 20 %, ОМТИ майлары |
| ИРП-1345 Рад | −10-дан +200-ге дейін | Ауа, минералдық майлар, қышқылдар | |
| 51-1724 Рад | −20-ден +150-ге дейін | Ауа, кремнийорганикалық сұйықтықтар, минералдық майлар | |
| Мембраналар | 51-1473 Рад / 51-1480 Рад | −40-тен +80-ге дейін | Су, ауа |
| 51-1481 Рад | −50-ден +200-ге дейін | Су, қыздырылған су, ауа | |
| НО-68-1 Рад | −50-ден +100-ге дейін | Ауа | |
| Рентген қорғаныш экрандары | 51-1665 Рад / 51-1718 Рад / 51-1718-1 Рад | −60-ден +300-ге дейін / −40-тен +100-ге дейін | Ауа |
| Золотниктер, клапандар (резеңке-металл) | 51-1473 Рад / 51-1481 Рад | −20-ден +180-ге дейін | Су, ылғалдылығы ≤ 90 % болатын бу-ауа қоспасы |
| ИРП-1118 Рад | −20-ден +100-ге дейін | Су, бу-ауа қоспасы | |
| Манжеттер (резеңке-металл) | В-14-1 Рад / 51-1666-2 Рад | −60-ден +120-ге дейін | Минералды майлар, ауа |
| ИРП-1345 Рад | −10-дан +200-ге дейін | Минералды майлар, ауа; отқа төзімді сұйықтықтар ОМТИ, ГЖФК |
Кеуекті РТИ — қоспа маркалары
| РТИ атауы | Резеңке қоспасының маркасы | Температуралық диапазон, °C | Жұмыстық орта |
|---|---|---|---|
| Қалыпты тығыздағыш РТИ (сақиналар, прокладкалар, манжеттер, діріл оқшаулағыштар) | 51-1738 Рад | −45-тен +70-ке дейін | Ауа, шаң, су тамшылары |
| Қалыпсыз РТИ (шнурлар, профильдер) | 51-3059-1 Рад / К-26 Рад / 51-3059 Рад | −45-тен +130-ға дейін | |
| Қалыпты кеуекті пластиналар | 7-13-141 Рад / 13-168 Рад | −45-тен +70-ке дейін | — |
Ескерту: ¹⁾ белгісі бар қоспаларды жаңа әзірлемелерде қолданбау керек. «Рв» индексі бар қоспалар — радиациялық вулканизация әдісі.
Негізгі өлшемдер мен допусктер
Тұтас перфорацияланбаған пластиналар (2-кесте)
| Пластина түрі | Беті | Номин. қалыңдығы, мм | Қалыңдығы бойынша шекті ауытқу | Номин. ені, мм | Ені бойынша шекті ауытқу | Номин. ұзындығы, мм | Ұзындығы бойынша шекті ауытқу |
|---|---|---|---|---|---|---|---|
| Қалыпсыз (Н) | Кедір-бұдырсыз | 1,00 | ±0,20 | 500–1000 | ±20 | 500–10 000 | ±40 |
| 1,50 | ±0,25 | ||||||
| 2,00 | ±0,30 | ||||||
| 3,00 | ±0,50 | ||||||
| 4,00 | ±0,60 | ||||||
| 5,00 | ±0,70 | 500–1000 | ±20 | 500–5000 | ±30 | ||
| 6,00 | ±0,80 | ||||||
| 7,00 | ±0,90 | ||||||
| 8,00 | ±1,00 | ||||||
| 9,00–10,00 | ±1,10–1,20 | ||||||
| Қалыпсыз (Н) | Кедір-бұдырлы | 1,00–1,50 | ±0,25 | 500–800 | ±20 | 500–1000 | ±20 |
| 1,50–2,00 | ±0,30 | ||||||
| 2,00–5,00 | ±0,50–0,75 | ||||||
| 6,00–10,00 | ±1,00–1,25 | ||||||
| Қалыпты (Ф) | Кедір-бұдырсыз | 1,0–3,0 | ±0,2–0,3 | 250 | ±5 | 250 | ±5 |
| 4,0–5,0 | ±0,4–0,5 | ||||||
| 6,0–7,0 | ±0,6–0,7 | ||||||
| 8,0–9,0 | ±0,8–0,9 | 250–1000 | ±10 | 250–1000 | ±10 | ||
| 10,0 | ±1,0 | ||||||
| 12,0 | ±1,1 | ||||||
| 14,0 | ±1,2 | ||||||
| 16,0 | ±1,3 | ||||||
| 18,0–20,0 | ±1,4–1,5 |
Қалыпты кеуекті пластиналар (4-кесте)
| Номиналды қалыңдығы, мм | Қалыңдығы бойынша ауытқу шектері | Номиналды ені, мм | Ені бойынша ауытқу шектері | Номиналды ұзындығы, мм | Ұзындығы бойынша ауытқу шектері |
|---|---|---|---|---|---|
| 4,0 | ±1,0 | 200–500 | ±10 | 200–500 | ±10 |
| 5,0-ден 9,0-ге дейін | +1,5 / −1,0 | ||||
| 9,0-ден 19,0-ге дейін | ±1,5 | ||||
| 19,0-ден 25,0-ге дейін | ±2,0 |
Кеуекті РТИ-дің көріністі тығыздығы (6-кесте)
| Қоспа маркасы | Көріністі тығыздық, кг/м³ |
|---|---|
| 7-13-141 Рад | 510–850 |
| 51-1738 Рад | 500–700 |
| К-26 Рад | 400–800 |
| 13-168 Рад | 300–600 |
| 51-3059 Рад | 400–700 |
| 51-3059-1 Рад | 500–800 |
Тапсырыс беру кезіндегі шартты белгілер
Осы техникалық шарттар бойынша РТИ-ге тапсырыс беру кезінде А қосымшасына сәйкес пайдалану шарттарын көрсету қажет (ВВФ: температура, қысым, жұмыс ортасы, сәулеленудің максималды дозасы, қауіпсіздік сыныбы).
ГОСТ бойынша монолитті РТИ (қалыпты және қалыпсыз)
Белгіленуі = [бұйым атауы] [ГОСТ бойынша белгіленуі] / [қоспа маркасы] Рад ТУ 38 1051325-2008
Мысалдар:
- Сақина 020-025-30-2 ГОСТ 9833/НО-68-1 Рад ТУ 38 1051325-2008
— 020-025-30-2: ГОСТ 9833 бойынша сақинаның белгіленуі;
— НО-68-1 Рад: резең қоспасының маркасы. - Манжета 1-20×12 ГОСТ 14896/В-14-1 Рад ТУ 38 1051325-2008
- Пластина 1Ф-1-4 ГОСТ 7338/51-1473 Рад ТУ 38 1051325-2008
Сызбалар бойынша жасалатын РТИ
Белгіленуі = [бұйым атауы] [сызба нөмірі] / [қоспа маркасы] Рад ТУ 38 1051325-2008
Мысалдар:
- Сақина XXXXX/51-1481 Рад ТУ 38 1051325-2008
- Тығыздағыш МО 1924-400.19/51-1481 Рад ТУ 38 1051325-2008
Монолитті пластиналар
- Пластина Н-6/51-1481 Рад ТУ 38 1051325-2008 — мұндағы Н: қалыпсыз; 6: қалыңдығы, мм.
- Пластина Ф-6/51-1481 Рад ТУ 38 1051325-2008 — мұндағы Ф: қалыпты.
- Пластина Н-Ш-1,5/51-1473 Рад ТУ 38 1051325-2008 — мұндағы Ш: кедір-бұдыр бет.
Кеуекті бұйымдар
- Кеуекті қалыпты прокладка XXXXX/51-1738 Рад ТУ 38 1051325-2008
- Кеуекті қалыпсыз шнур 8/51-3059 Рад ТУ 38 1051325-2008 — мұндағы 8: диаметрі, мм.
- Кеуекті қалыпсыз шнур 8×12/51-3059 Рад ТУ 38 1051325-2008 — тікбұрышты қима 8×12 мм.
- Кеуекті қалыпты пластина 6/13-168 Рад ТУ 38 1051325-2008 — мұндағы 6: қалыңдығы, мм.
Резеңке қоспаларының физикалық-механикалық көрсеткіштері
Ең көп тараған қоспа маркаларының негізгі көрсеткіштері (Д қосымшасы бойынша):
| Қоспа маркасы | Шартты созылу беріктігі, МПа (кгс/см²), кем емес | Салыст. үзілу кезіндегі ұзару, %, кем емес | Шор А бойынша қаттылық, бірл. |
|---|---|---|---|
| 51-1473 Рад | 12,0 (122) | 200 | 60–70 |
| 51-1480 Рад | 19,6 (200) | 450 | 60–70 |
| 51-1481 Рад | 8,8 (90) | 130 | 70–85 |
| 343 Рад | 8,8 (90) | 250 | 65–80 |
| НО-68-1 Рад | 8,8 (90) | 250 | 55–67 |
| 51-1724 Рад | 10,8 (110) | 120 | 74–84 |
| 51-1758 Рад | 7,2 (74) | 170 | 60–75 |
| В-14-1 Рад | 10,8 (110) | 160 | 70–80 |
| 51-1752 Рад | 9,8 (100) | 120 | 70–90 |
| 51-1787 Рад | 8,8 (90) | 200 | 65–75 |
| 51-1665 Рад | 2,4 (25) | 250 | 55–65 |
| 51-1672 Рад | 24,5 (250) | 500 | 70–80 |
| ИРП-1345 Рад | 11,6 (120) | 160 | 65–80 |
| ИРП-1338 Рад | 6,4 (65) | 330 | 58–70 |
Сыртқы көрінісіне қойылатын талаптар
Тұтас РТБ сыртқы көрінісі ТУ 7-кестесінің нормаларына сәйкес келуі тиіс. Негізгі талаптар:
- Бетіндегі және қимадағы жарықшақтар — рұқсат етілмейді барлық РТБ түрлері үшін.
- Қабаттану және кеуектілік — рұқсат етілмейді.
- Ойыстар және дөңестер — қимасы 2,5 мм-ге дейінгі сақиналар үшін: тереңдігі 0,15 мм-ден аспайтын, диаметрі 1 мм, шеңбер ұзындығының 30 мм-не бірден артық емес; қимасы 2,5–6 мм: тереңдігі 0,2 мм; 6 мм-ден астам: тереңдігі 0,3 мм.
- Көпіршіктер — рұқсат етілмейді сақиналар, манжеттер, резина-металл бұйымдары үшін.
- Түс реңкінің әртүрлілігі, әртүрлі түстілік, облойды тазалаудан қалған іздер — РТИ бетінде рұқсат етіледі.
Кеуекті РТИ бетінде түс реңкінің әртүрлілігі, антиадгезивтен қалған іздер, ашық кеуектер, қалыптаушы беттермен жанасудан қалған өрнек іздері рұқсат етіледі.
Таңбалау
РТИ жасау әдісі мен өлшемдеріне қарай таңбаланады:
- Қалыпты монолитті РТИ — қалыпты гравирлеуден қалған бедер арқылы;
- Қалыпты монолитті РТИ-тығыздағыштар (және қалыпсыз) — әрбір буын бірлігіне бекітілетін жарлықта немесе бұйымға шпагатпен байлау арқылы;
- Қалыпсыз және қалыпты пластиналар — бетіне немесе жарлыққа жуылмайтын бояумен.
Жарлықта мыналар болуы тиіс: өндіруші кәсіпорынның атауы, бұйымның атауы, ТУ белгіленімі, сызба белгіленімі, өлшемдер, резина қоспасының маркасы, шығарылған күні (ай, жыл), ОТК мөртабаны.
Қалыпты РТИ бедерлі таңбалауы мыналарды қамтуы тиіс: сызба белгіленімі, өндіруші кәсіпорынның шартты атауы, ТУ белгіленімі, резина қоспасының маркасы.
Көліктік таңбалау — ГОСТ 14192.
Буып-түю және тасымалдау
- РТИ тасымалдау кезінде бүліну, ластану, деформация және жоғалудан сақтайтын қаптамада жеткізілуі тиіс.
- Қалыпты пластиналар стопалап бүктеліп, айқасқан күйде байланады; қалыпсыз пластиналар рулонға оралып, жұмсақ ыдысқа (полиэтилен, полипропилен қаптар) буылады.
- Қалыпты түтіктерді, шнурларды, профильдерді бухтаға орап, 3–4 жерден қатты тартпай байлауға рұқсат етіледі (шпагат ГОСТ 17308 бойынша).
- Қалыпсыз немесе ірі габаритті РТИ ГОСТ 8828 бойынша қағазға оралып, жұмсақ ыдысқа немесе ГОСТ 2991, ГОСТ 5959, ГОСТ 16511 немесе ГОСТ 18573 бойынша жәшіктерге салынады.
- Брутто массасы бір буын бірлігінің: 50 кг-нан аспайды (монолитті РТИ және пластиналар), 30 кг (кеуекті резинадан жасалған пластиналар), 10 кг (кеуекті резиналардан жасалған РТИ).
- Ылғал өткізбейтін пакетке орналастырылған паспорт буын бірліктерінің біріне салынады («Паспорт осында» жарлығы).
- Кез келген көлік түрімен жабық көлік құралдарында тасымалдау.
Сақтау және пайдалану
- Бөлмелерде мына температурада сақтау: 0-ден +30 °C-ға дейін деформация мен зақымдануды болдырмайтын жағдайларда.
- Тура күн сәулелерінен қорғау; жылу шығаратын құрылғылардан қашықтық — кемінде 1 м.
- Рұқсат етілмейді органикалық еріткіштер, мұнай өнімдері, қышқылдар, сілтілер және резинаны бұзатын басқа да заттармен бір бөлмеде сақтау.
- Қалыпты пластиналар мен бөлшектер сөрелерде сақталады; қалыпсыз пластиналар — рулондарда асылған күйде.
- Тасымалдаудан немесе 0 °C-тан төмен температурада сақтаудан кейін, монтаждау алдында РТИ мына температурада ұсталады: (23 ± 5) °C, ұзақтығы тәулік.
- РТИ монтаждау тұрақты немесе біркелкі артатын жүктемелердің әсерімен жүргізіледі. Монтаждау кезіндегі соққы жүктемелері — рұқсат етілмейді.
- Монтаждау құралдары — полимерлі материалдардан немесе жұмсақ түсті металдардан (алюминий, мыс). Құралдың барлық жиектері дөңгеленген болуы керек.
Қабылдау ережелері
РТИ сынақтан өткізуге және қабылдауға партиялармен. Партия деп бірдей атауы мен типті өлшемі бар, бір пайдалану құжатымен (төлқұжатымен) сүйемелденетін РТИ айтылады. АЭС-ке арналған РТИ төлқұжатында белгі жасалуы тиіс «АЭС-ке арналған».
Партия көлемі: монолитті РТИ (пластиналардан басқа) — аспайтын 3000 шт.; қалыпты және қалыпсыз пластиналар мен ірі габаритті сақиналар — аспайтын 500 кг; кеуекті қалыпты РТИ — 3000 шт.-тан аспайтын; баулар мен профильдер — 5000 м; кеуекті қалыпты пластиналар — 200 кг.
| Көрсеткіш | Таңдама көлемі және мерзімділігі | Қабылдау-тапсыру | Мерзімді |
|---|---|---|---|
| 1 Сыртқы түрі | 100 % | + | − |
| 2.1 Бақыланатын өлшемдер | 5 %, бірақ 10 шт.-тан кем емес (монолитті); 1 %, 3 шт.-тан кем емес (кеуекті) | + | − |
| 2.2 Құралмен қамтамасыз етілетін өлшемдер | Жаңа/жөндеуден өткен пресс-қалыптарды қабылдау кезінде; жылына 1 рет | − | + |
| 3 Геом. пішіннен ауытқулар, ығысу | Партияның 0,1 %, кемінде 5 шт., айына кемінде 1 рет | + | − |
| 4 Кеуекті РТИ-дың көрінетін тығыздығы | 0,3 %, бірақ кемінде 3 шт. | + | − |
| 5 Таңбалау және қаптама | 100 % | + | − |
| 6 Физикалық-механикалық көрсеткіштер | РТИ-дың нақты түріне арналған әдістеме бойынша | − | + |
| 7 Иондаушы сәулеленуден кейінгі деформация мен қаттылықтың өзгеруі | 5 жылда кемінде 1 рет | − | + |
| 8 Радиациялық-термиялық қартаюдан кейінгі тығыздағыш РТИ бар жүйенің герметикалығы | 5 жылда кемінде 1 рет | − | + |
Бақылау әдістері
- Сыртқы түрі — визуалды түрде немесе бақылау үлгілерімен салыстыру арқылы; қоспалар мен көпіршіктердің өлшемдері — ГОСТ 427 бойынша өлшеуіш сызғышпен немесе ГОСТ 166 бойынша штангенциркульмен.
- Өлшемдер — ГОСТ 427 бойынша сызғыш; ГОСТ 7502 бойынша ОПК 2-30 АНТ рулеткасы; ГОСТ 11358 бойынша ТР 10-60 қалыңдық өлшегіші; ГОСТ 166 бойынша ШЦ-II-160-0,05 штангенциркулі.
- Сақиналардың геометриялық пішіні және ығысуы — ГОСТ 18829 бойынша.
- Резеңкелердің физикалық-механикалық қасиеттері: созылуға беріктігі мен ұзаруы — ГОСТ 270 бойынша; Шор А бойынша қаттылығы — ГОСТ 263 бойынша.
- Кеуекті РТИ-дің көрінетін тығыздығы — ГОСТ 409 бойынша немесе ГОСТ 19177 бойынша гидростатикалық өлшеу әдісімен.
- Радиациялық әсерден кейінгі деформация мен қаттылықтың өзгеруі — ГОСТ 9.701 бойынша; радиациялық-термиялық қартаюдан кейінгі герметикалығы — ГОСТ 9.704 бойынша.
- Пластина қалыңдығы шетінен кемінде 50 мм қашықтықта бақыланады. Қалыпты — әр жағынан 3 нүктеде; қалыпсыз — ұзындығы бойынша әр (1000 ± 10) мм сайын.
Өндіруші кепілдіктері
Өндіруші тұтынушы тасымалдау, сақтау және пайдалану шарттарын сақтаған жағдайда РТИ сапасының ТУ талаптарына сәйкестігіне кепілдік береді.
| Кепілдік сақтау мерзімі | Резеңке қоспаларының маркалары |
|---|---|
| 1 жыл | ИРП-1001Б Рад, ИРП-1174 Рад, 51-1562 Рад, 51-1562-2 Рад, 9024 Рад, ИРП-1015 Рад, ИРП-1078А Рад, 51-1711 Рад, 51-1714 Рад, 51-1648 Рад, 51-1718-1 Рад |
| 2 жыл | 343 Рад, 51-3042 Рад, 51-7002 Рад, 51-1480 Рад, 7-13-141 Рад, 51-1738 Рад, К-26 Рад, 13-168 Рад, 51-3059 Рад, 51-3059-1 Рад |
| 3 жыл | 51-2062 Рад, В-14-1 Рад, 3825 Рад, ИРП-1175 Рад, 3826 Рад |
| 5 жыл | 51-1564 Рад, ИРП-1345 Рад, 51-1698 Рад, ИРП-1338 Рад, 51-1481 Рад, 51-1473 Рад, 51-1724 Рад, НО-68-1 Рад, 51-1758 Рад, 51-1758-1 Рад, 51-1735 Рад, 51-1567 Рад, 51-1594 Рад, 51-1595 Рад, ИРП-1118 Рад, 51-1777 Рад, 51-1787 Рад, 51-1752 Рад, 51-1665 Рад, 51-1739 Рад, ИРП-1354 Рад, ИРП-1267 Рад, ИРП-1316 Рад, 51-1666-2 Рад, ИРП-1136 Рад, 51-1718 Рад, ИРП-1265 Рад, 51-1672 Рад, 51-1672-1 Рад, ИРП-2043 Рад және басқалары |
Кепілдік сақтау мерзімі жасалған күннен бастап есептеледі. Пайдаланудың кепілдік мерзімдері мен радиациялық әсер етудің рұқсат етілген ең жоғары дозасы стендтік және пайдалану сынақтарының нәтижелері бойынша «НИИЭМИ» ЖШС-мен белгіленеді және кепілдік міндеттемелері бойынша хаттамамен (ПН 1325-XXX-2008) рәсімделеді.
Қауіпсіздік және экология талаптары
- РТИ улы емес, тері жамылғысына тітіркендіргіш әсер етпейді, жарылыс қаупі жоқ.
- От көзіне әкелгенде ғана жанады; жанғыштық тобы — жанғыш ГОСТ 12.1.044 бойынша.
- Жанған кезде циклосилоксандар, кремний диоксиді, формальдегид бөлінеді — ГОСТ 12.1.007 бойынша қауіптілік класы 4.
- Тұтанған кезде құммен, асбест матамен, су ағынымен, көбікті өрт сөндіргіштермен сөндіру керек. Тыныс алу мүшелерін қорғау құралдарын қолдану қажет (ГОСТ 12.4.034 бойынша респиратор).
- Қойма үй-жайының санаты — НПБ 105-03 бойынша В4, ППБ 01-03 бойынша А класы.
- РТИ қоршаған ортаға улы заттар бөлмейді; өндіріс қалдықтары — ФКО бойынша 5-ші қауіптілік класы, ФККО коды 575 001 02 01 005.
- Атомдық техника объектілерінен алынған және тұтынушылық қасиеттерін жоғалтқан РТИ арнайы жерлеуге атом энергиясын пайдалану саласындағы федералдық нормаларға сәйкес жатады.
Сілтеме жасалған нормативтік құжаттар
| Белгіленуі | Атауы / қолданылу саласы |
|---|---|
| ГОСТ 166-89 | Штангенциркульдер. Техникалық шарттар |
| ГОСТ 263-75 | Резеңке. Шор А әдісімен қаттылықты анықтау әдісі |
| ГОСТ 270-75 | Резеңке. Созу кезіндегі серпімді-беріктік қасиеттерін анықтау әдісі |
| ГОСТ 409-77 | Кеуекті пластмассалар. Көрінетін тығыздықты анықтау әдісі |
| ГОСТ 427-75 | Металл өлшеуіш сызғыштар |
| ГОСТ 2991-85 | 500 кг-ға дейінгі жүктерге арналған ажыратылмайтын ағаш жәшіктер |
| ГОСТ 5496-78 | Техникалық резеңке түтіктер. Техникалық шарттар |
| ГОСТ 6467-79 | Дөңгелек және тікбұрышты қималы резеңке шнурлар |
| ГОСТ 6678-72 | Резеңке тығыздағыш манжеттер |
| ГОСТ 7338-90 | Резеңке және резеңке-маталы пластиналар |
| ГОСТ 7502-98 | Металл өлшеуіш рулеткалар |
| ГОСТ 8752-79 | Айналмалы біліктерді тығыздауға арналған резеңке манжеттер |
| ГОСТ 9833-73 | Дөңгелек қималы резеңке тығыздағыш сақиналар |
| ГОСТ 9.701 | ЕСЗКС. Радиациялық сәулелену әсеріне төзімділігі |
| ГОСТ 9.704 | ЕСЗКС. Радиациялық-термиялық қартаюдан кейінгі герметикалықты сынау |
| ГОСТ 11358-89 | Индикаторлық қалыңдық өлшегіштер және қабырға қалыңдығын өлшегіштер |
| ГОСТ 14192-96 | Жүктерді таңбалау |
| ГОСТ 14896-84 | Пневматикалық құрылғыларға арналған резеңке тығыздағыш манжеттер |
| ГОСТ 18829-73 | Резеңке тығыздағыш сақиналар. Сынақ әдістері |
| ГОСТ 19177-81 | Кеуекті пластмассалар. Су сіңіргіштігін анықтау әдісі |
| ГОСТ 22704-77 | Штокты тығыздауға арналған резеңке манжеттер |
| ГОСТ 24297-87 | Өнімді кіріс бақылау |
| ГОСТ 26.008-85 | Гравюралау әдісімен түсірілетін жазуларға арналған қаріптер |
| ГОСТ 12.1.007-76 | ССБТ. Зиянды заттар. Жіктелуі және жалпы қауіпсіздік талаптары |
| ГОСТ 12.1.044-89 | ССБТ. Заттар мен материалдардың өрт және жарылыс қауіптілігі |
| ОСТ 38 05146-78 | Резеңке тығыздағыш манжеттер (салалық стандарт) |
| ТУ 2512-055-00152081-2005 | Кеуекті РТИ резеңке қоспаларына қойылатын нормативтік құжат |
| РДМУ 38 105-6-86 | РТИ сыртқы түрін бағалауға арналған бақылау үлгілері |
❓ Жиі қойылатын сұрақтар
«Рад» индексі резеңке қоспасының белгіленуінде нені білдіреді және ол не үшін қажет?
«Рад» индексі резеңке қоспасының ТУ 38 1051325-2008 бойынша радиацияға төзімді орындалуда жасалғанын білдіреді. Мұндай қоспалардың рецептурасына иондаушы сәулеленуге (гамма, нейтрондық, электрондық және рентгендік) төзімділікті арттыратын арнайы қорғаныс толтырғыштар мен антирадтар енгізіледі. Рецептураларды ООО «НИИЭМИ»-мен келіспей өзгертуге тыйым салынады. Атомдық техника объектілерінде және АЭС-те қолдану міндетті.
ТУ 38 1051325-2008 бойынша тапсырыс бергенде РТИ белгіленуін дұрыс қалай құрастыру керек?
ГОСТ бойынша бұйымдар үшін белгілену мына схема бойынша құрастырылады: [бұйым атауы] [ГОСТ бойынша белгіленуі] / [қоспа маркасы] Рад ТУ 38 1051325-2008. Мысалы: «Сақина 020-025-30-2 ГОСТ 9833/НО-68-1 Рад ТУ 38 1051325-2008». Сызба бойынша бұйымдар үшін: [атауы] [сызба нөмірі] / [қоспа маркасы] Рад ТУ 38 1051325-2008. Тапсырыс бергенде А қосымшасына сәйкес пайдалану шарттарын (температура, жұмыс ортасы, радиацияның максималды дозасы) міндетті түрде көрсету қажет.
+200 °C дейінгі температурада қыздырылған бу мен ыстық суда жұмыс істеу үшін резеңке қоспасының қай маркасын таңдау керек?
+200 °C дейінгі температурада суда, қыздырылған суда және бу-ауа қоспасында жұмыс істеу үшін 51-1481 Рад маркалы қоспаны қолдану керек. Ол −50-ден +200 °C дейінгі диапазонда жұмыс істейді және массалық үлесі 20 %-ға дейінгі тұз және күкірт қышқылдарының ерітінділеріне, ОМТИ типті отқа төзімді турбиналық майларға және ВНИИНП майлағыштарына төзімді. +300 °C дейінгі температуралар үшін 51-1752 Рад (ауа, бу) немесе 51-1665 Рад (ауа) қоспасы қолданылады.
ТУ 38 1051325-2008 бойынша РТИ сақтау шарттары қандай және сақтаудың кепілдік мерзімі қанша?
РТИ тікелей күн сәулесінен қорғалған, жылу шығаратын құрылғылардан 1 м-ден жақын емес, температурасы 0-ден +30 °C дейінгі бөлмелерде сақталады. Еріткіштермен, мұнай өнімдерімен, қышқылдармен және сілтілермен бірге сақтауға тыйым салынады. Сақтаудың кепілдік мерзімі қоспа маркасына байланысты: 1 жыл (ИРП-1001Б Рад және басқалары), 2 жыл (343 Рад, 51-1738 Рад және т.б.), 3 жыл (В-14-1 Рад, 51-2062 Рад және т.б.), 5 жыл (НО-68-1 Рад, 51-1481 Рад, 51-1473 Рад, ИРП-1345 Рад және заманауи қоспалардың көпшілігі).
Монолитті қалыпты (Ф) және қалыпсыз (Н) пластиналардың айырмашылығы неде, қандай өлшемдер қолжетімді?

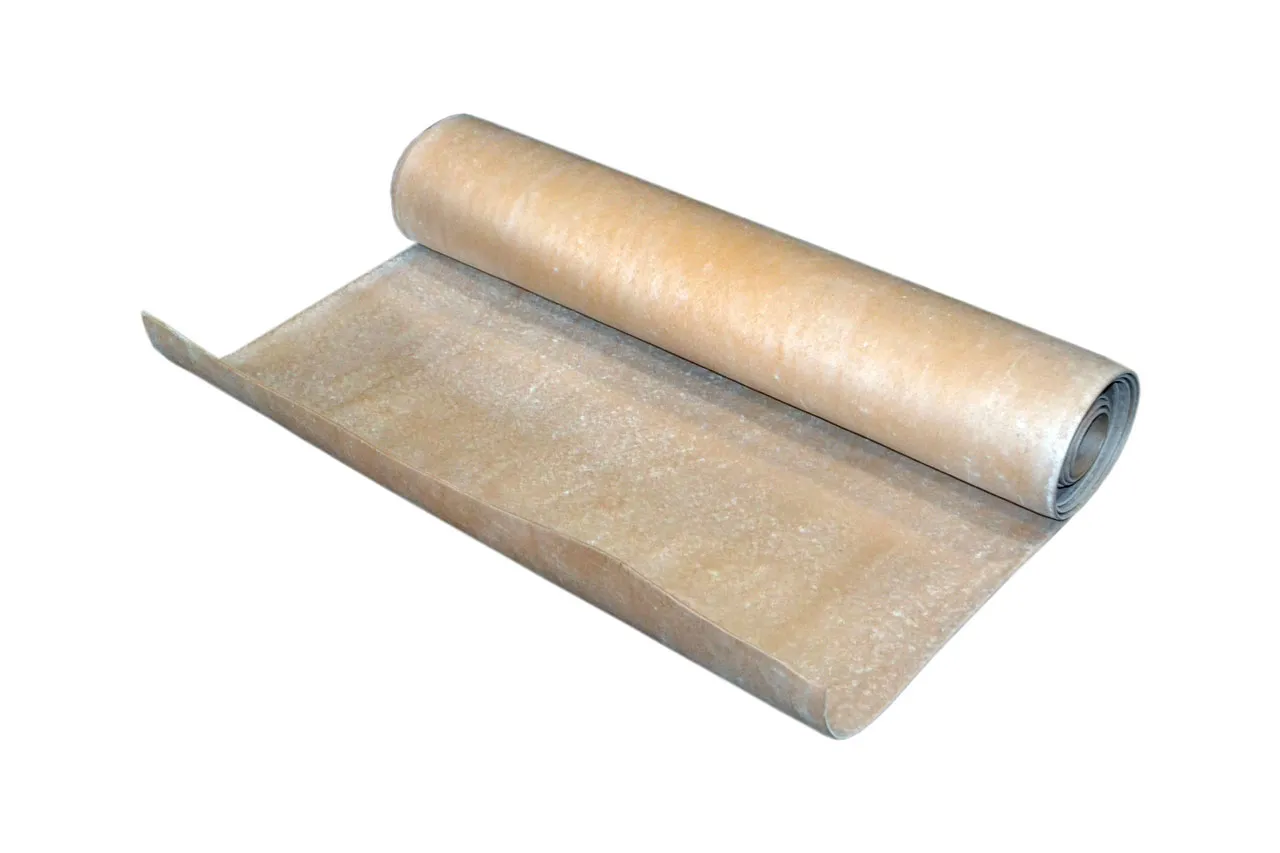

Қалыпты пластиналар (Ф) престеу қалыптарында жасалады және бекітілген өлшемдері болады: қалыңдығы 1–20 мм, ені мен ұзындығы 250–1000 мм. Қалыпсыз пластиналар (Н) каландрлеу арқылы өндіріледі және екі түрде шығарылады: тегіс (қалыңдығы 1–10 мм, ені 1000 мм-ге дейін, ұзындығы 10 000 мм-ге дейін) және кедір-бұдырлы (қалыңдығы 1–10 мм). Қалыпсыз пластиналар сондай-ақ перфорацияланған және перфорацияланбаған болуы мүмкін. Қалыпты пластиналар сөрелерде штабельдеп сақталады, ал қалыпсыздары ілулі күйде орамдарда сақталады.
