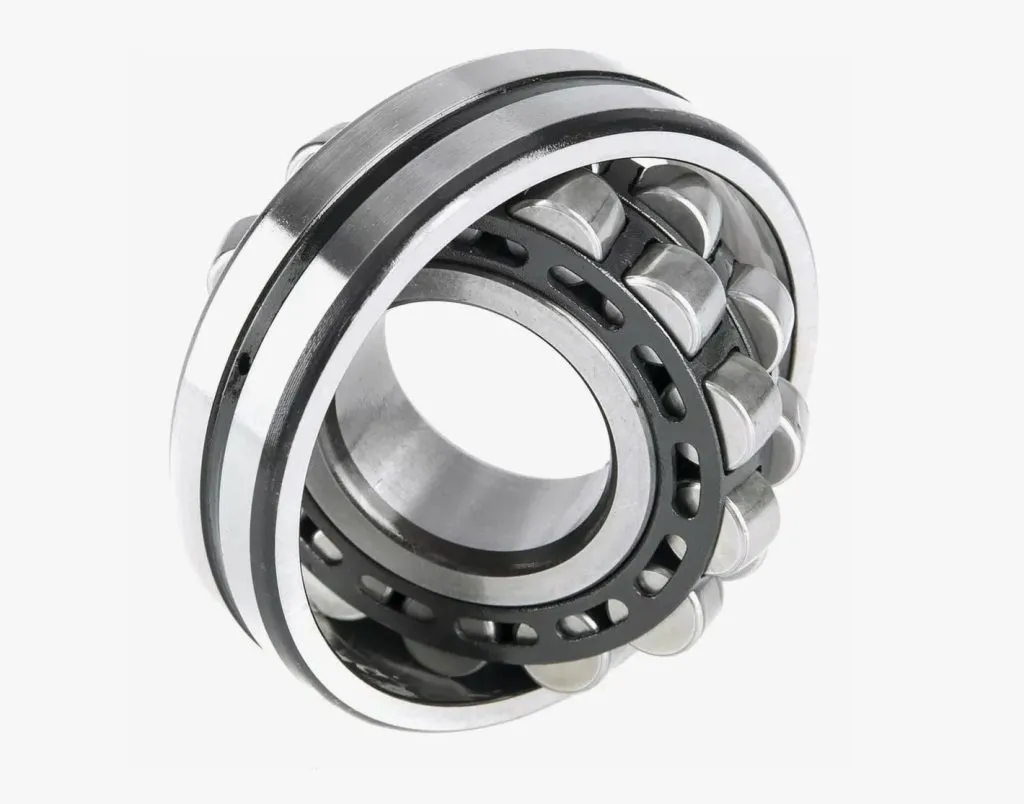

Мойынтірек 3526 Н (22226 MBW33) 130*230*64мм

Роликовый сферический двухрядный подшипник с цилиндрическим отверстием, размерами 130×230×64 мм, выполненный по ГОСТ 5721-75 (ГОСТ 24696-81) и соответствующий международному обозначению 22226 MBW33. Купить подшипник 3526 Н (22226 MBW33) 130*230*64мм можно для оснащения тяжелонагруженных узлов, где требуется компенсация перекоса вала относительно корпуса. В маркировке «M» обозначает массивный латунный сепаратор, «W33» — наличие смазочной канавки с отверстиями на наружном кольце, «C3» — увеличенный радиальный зазор, а индекс «Н» отражает класс точности по отечественной системе.

Сфера применения

Сферические двухрядные подшипники этой серии используются в металлургии, горно-обогатительной и цементной промышленности, в энергетике, нефтегазовой отрасли и тяжёлом машиностроении. Они устанавливаются в опоры барабанов дробилок и шаровых мельниц, в редукторы общего назначения, на валы ленточных и скребковых конвейеров, в подшипниковые узлы дымососов, тягодутьевых машин, центробежных вентиляторов и насосов.

Конструкция с двумя рядами бочкообразных роликов и общей сферической дорожкой качения наружного кольца обеспечивает самоустанавливаемость и работу при несоосности валов и корпусов, неизбежной в длинных трансмиссиях и сварных рамах. Подшипник воспринимает значительные радиальные нагрузки и осевые усилия в обоих направлениях.

Как применяется и монтируется

Изделие с цилиндрическим отверстием монтируется на вал по посадке с натягом, как правило с предварительным нагревом в индукционном нагревателе или масляной ванне до температуры, исключающей отпуск стали ШХ15. Запрессовка выполняется усилием, передаваемым только через внутреннее кольцо; удары по наружному кольцу недопустимы. Перед сборкой посадочные поверхности вала и корпуса проверяют по геометрии и шероховатости, заполняют узел пластичной смазкой через канавку и отверстия наружного кольца, после чего контролируют свободу вращения и фактический рабочий зазор.

Зазор C3 выбирается под узлы со значительным натягом посадки, нагревом колец при работе или существенным температурным градиентом между валом и корпусом — для нормальных условий применяется подшипник с обычным зазором.

Стойкость и условия эксплуатации

Кольца и ролики из хромистой подшипниковой стали ШХ15 рассчитаны на длительную работу в диапазоне рабочих температур −30…+200 °C при условии применения смазки, сохраняющей свойства в этом интервале. Латунный сепаратор устойчив к ударным нагрузкам и вибрации, совместим с большинством минеральных и синтетических масел, а также с пластичными смазками на литиевой и комплексной основе. Узел требует защиты уплотнениями от абразивной пыли, воды и агрессивных химических сред; для работы в кислотных или щелочных средах нужны специальные исполнения.

Как выбрать

• Сверьте посадочные размеры d×D×B с проектной документацией узла и типом отверстия (цилиндрическое или коническое).
• Уточните требуемый радиальный зазор: C3 подходит для узлов с натягом и тепловыделением, для штатных условий — нормальный зазор.
• Подберите тип сепаратора: латунный (M) для ударных и высокоскоростных нагрузок, штампованный стальной — для более спокойных режимов.
• Сопоставьте обозначения по ГОСТ 5721-75 и ISO (3526Н ↔ 22226), чтобы исключить ошибку при замене импортного аналога.

Поставка

Отгрузка ведётся юридическим лицам и ИП по всей России, поставка партиями под производственные программы и ремонтные нужды; единица измерения — шт. Доставка организуется в ваш регион удобным транспортом. Оставьте заявку с указанием количества и реквизитов — менеджер подготовит коммерческое предложение и поможет подобрать аналог или сопутствующие позиции подшипниковой группы.
