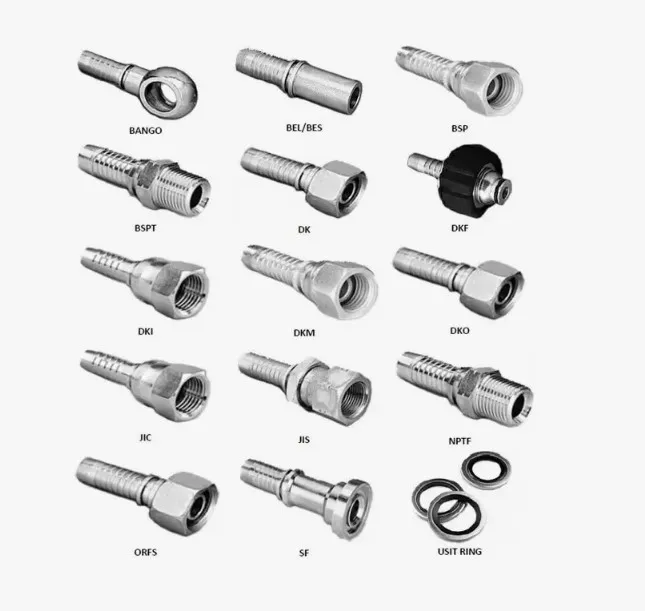

Конус М 14*1,5 90 (8 мм)

Угловой обжимной фитинг типа DKI с метрической резьбой М14×1,5 и конусом 24° предназначен для концевой заделки рукавов высокого давления с внутренним диаметром 8 мм. Купить Обр. конус М 14*1,5 90 (8 мм) можно для комплектации новых РВД и для ремонта гидролиний спецтехники и промышленного оборудования. Маркировка DKI обозначает гайку с внутренней метрической резьбой и уплотнением по внутреннему конусу 24° по стандарту DIN 2353 / ISO 8434-1, а исполнение 90° позволяет развести магистраль под прямым углом в стеснённых компоновках. Корпус выполнен из стали с гальваническим цинковым покрытием для повышенной коррозионной стойкости.

Сфера применения

Фитинг используется в гидравлических системах дорожно-строительной, коммунальной и сельскохозяйственной техники, на станках, прессах, гидравлических манипуляторах и подъёмных механизмах. Угловое исполнение востребовано при подключении РВД к гидрораспределителям, гидромоторам, цилиндрам и блокам клапанов, когда необходим разворот рукава у самого штуцера и нельзя допускать резкого излома.

Соединение совместимо со штуцерами и переходниками, имеющими наружную резьбу М14×1,5 и наружный конус 24° лёгкой серии (L). Сторона рукава рассчитана на одно- и двухоплёточные, а также четырёхоплёточные рукава типов 1SN, 2SN, 4SP, 4SH с внутренним диаметром 8 мм.

Как применяется и монтируется

Концевик надевается на конец рукава, после чего сборка опрессовывается в обжимной муфте на станке с подбором диаметра обжима под конкретный тип РВД. При монтаже на ответный штуцер накидная гайка наживляется от руки, затем подтягивается ключом до соприкосновения конусов и доводится расчётным моментом — герметичность обеспечивается контактом «металл по металлу» по конусу 24°, без дополнительных уплотнительных колец. Угловой корпус 90° позволяет уйти от перегиба рукава у самой арматуры.

Уплотнение по конусу 24° чувствительно к перетяжке и перекосам: ответный штуцер должен быть соосен гайке, а момент затяжки — соответствовать рекомендациям для лёгкой серии L, иначе нарушается геометрия конуса и появляются течи.

Стойкость и условия эксплуатации

Изделие рассчитано на работу с минеральными гидравлическими маслами, водой и водно-масляными эмульсиями в диапазоне температур −40…+100 °C при рабочем давлении до 31,5 МПа. Гальваническое цинкование защищает сталь от атмосферной коррозии и брызг технологических жидкостей. Для агрессивных химических сред, концентрированных кислот и щелочей такие фитинги не применяются — в этих случаях подбираются исполнения из нержавеющих сталей.

Как выбрать

• Сверить тип присоединения: DKI — внутренняя резьба, конус 24°; ответная часть должна быть с наружной резьбой М14×1,5 того же стандарта.
• Проверить серию — лёгкая (L) и тяжёлая (S) не взаимозаменяемы по геометрии конуса и шагу.
• Подобрать концевик под фактический внутренний диаметр рукава (8 мм) и его конструкцию (1SN, 2SN, 4SP, 4SH).
• Учесть угол исполнения 90° при компоновке: правильно ориентированный отвод снимает изгибающие нагрузки с рукава.

Поставка

Отгружаем фитинги для РВД юридическим лицам и ИП по всей России, работаем партиями под комплектацию рукавных линий и ремонтные нужды парка техники. Единица поставки — штука. Оставьте заявку с указанием типоразмера, серии и требуемого количества — менеджер подготовит коммерческое предложение и поможет подобрать совместимую ответную арматуру и муфты обжима.
