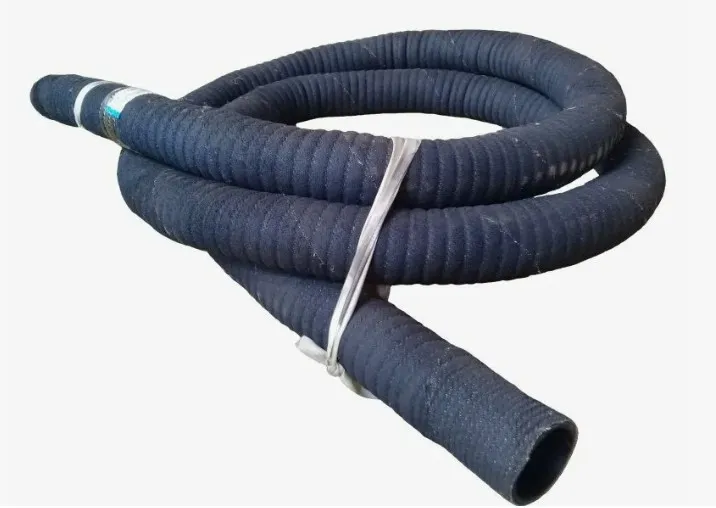

Қысымды-сорғыш УРТ шлангісі В-100-1,0-10000 ГОСТ 5398-76

Резиновый напорно-всасывающий рукав с металлической спиралью в стенке предназначен для подачи и забора технической воды и водных растворов солей под давлением до 10 атм и при разрежении. Купить рукав УРТ напорно-всасывающий В-100-1,0-10000 ГОСТ 5398-76 имеет смысл для комплектации насосного оборудования, поливочной и пожарной техники, а также для дноуглубительных работ. Маркировка расшифровывается так: класс «В» — для воды, подкласс «1» — без наружной спирали (спираль внутри стенки), внутренний диаметр 100 мм, рабочее давление 1,0 МПа, длина отрезка 10 000 мм.

Сфера применения

Изделие востребовано в водоканале и ЖКХ при перекачке технической воды, в строительстве и мелиорации — при отведении грунтовых вод, промывке котлованов, подаче воды на гидромониторы. В энергетике и теплоснабжении рукав используется на временных линиях подпитки и дренажа, в сельском хозяйстве — на поливочных машинах и насосных станциях. Отдельная область — дноуглубительные работы и работа землесосных установок, где требуется устойчивость стенки к разрежению при всасывании пульпы и воды с механическими примесями.

Конструкция из внутреннего резинового слоя, текстильного каркаса, металлической спирали и наружного резинового покрытия обеспечивает сохранение проходного сечения при создании вакуума и стабильную работу в режимах нагнетания.

Как применяется и монтируется

Рукав поставляется отрезками с мягкими манжетами на концах — это участки без спирали, предназначенные для установки хомутов и герметичного соединения с патрубками насоса, штуцерами и переходниками. При монтаже важно соблюдать минимальный радиус изгиба не менее шести внутренних диаметров, чтобы исключить деформацию спирали и заломы стенки. Хомуты затягивают равномерно по всей окружности манжеты; при необходимости резку выполняют ровно по торцу, не повреждая спираль и каркас.

Класс В рассчитан только на воду и водные растворы солей в диапазоне от −30 до +50 °C. Для нефтепродуктов, кислот, щелочей, пара или горячих сред этот тип рукава не применяют — нужен другой класс по ГОСТ 5398-76.

Стойкость и условия эксплуатации

Резина исполнения «В» устойчива к технической воде и слабым водно-солевым растворам, не предназначена для контакта с маслами, бензином, дизельным топливом и агрессивными химическими средами. Эксплуатация допускается при температуре окружающей среды и перекачиваемой жидкости от −30 до +50 °C. Не следует превышать рабочее давление 1,0 МПа и разрежение свыше 0,08 МПа — это снижает ресурс каркаса и спирали.

Как выбрать

• Класс и подкласс по ГОСТ 5398-76 — под рабочую среду (В — вода) и наличие/отсутствие наружной спирали.
• Внутренний диаметр — под присоединительные размеры насоса и арматуры (в данном случае Ду 100).
• Рабочее давление и режим всасывания — с запасом по разрывному давлению.
• Длина отрезка и тип концевых манжет — под схему монтажа и применяемые хомуты.

Поставка

Отгружаем продукцию по всей России юридическим лицам и ИП партиями, единица измерения — метр, стандартная длина отрезка 10 м. Возможна комплектация рукавами других диаметров и классов по ГОСТ 5398-76 под проект или ТЗ. Оставьте заявку с указанием требуемого количества и параметров — менеджер подготовит коммерческое предложение и поможет подобрать типоразмер под задачу.
