Жоғары қысымды УРТ жеңі 50 мм 17,5 МПа DIN 4SP

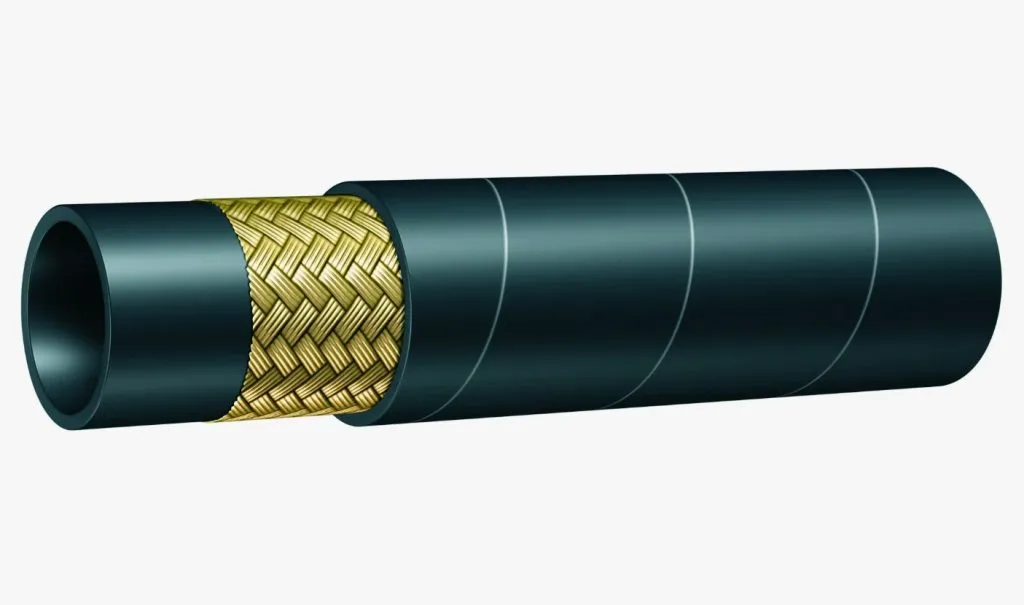

Рукав высокого давления внутренним диаметром 50 мм с конструкцией 4SP представляет собой гибкий гидравлический шланг с четырьмя слоями стальной проволочной оплётки, рассчитанный на рабочее давление 17,5 МПа. Купить рукав УРТ высокого давления 50 мм 17,5 МПа DIN 4SP можно для комплектации гидросистем мобильной и стационарной техники. Внутренний слой выполнен из маслостойкой синтетической резины, наружный — из износо-, атмосферо- и маслостойкой резины; маркировка 4SP по DIN EN 856 означает четыре слоя оплётки из высокопрочной стальной проволоки (Spiral), а коэффициент запаса прочности 4:1 относит изделие к РВД для тяжёлых режимов работы.

Сфера применения

РВД с четырёхспиральной оплёткой применяется в гидравлических системах высокого давления — там, где требуется передача больших усилий и устойчивость к пульсациям потока рабочей жидкости. Типовые области: строительная и дорожная техника (экскаваторы, бульдозеры, катки, асфальтоукладчики), сельскохозяйственные машины, лесозаготовительное оборудование, горнодобывающая и карьерная техника, подъёмники, краны и манипуляторы.

В стационарном оборудовании рукав используется в гидроприводах прессов, литейных и кузнечных машин, металлообрабатывающих станков, а также в гидравлике металлургических агрегатов и подъёмно-транспортных механизмов. Среды — минеральные масла, гидравлические жидкости на минеральной основе, вода и воздух.

Как применяется и монтируется

Рукав поставляется длинномером в бухтах и реализуется в метрах погонных. Из отрезка нужной длины собирается рукав в сборе: торцы запрессовываются фитингами соответствующего типоразмера и стандарта подключения на специальном обжимном прессе с подбором матриц под наружный диаметр и конструкцию оплётки. При прокладке выдерживают минимальный радиус изгиба 630 мм, исключают скручивание вокруг продольной оси, контакт с острыми кромками и трение о подвижные узлы; в местах перегибов применяют пружины или защитные кожухи. Перед вводом в эксплуатацию систему опрессовывают и удаляют воздух.

Конструкция 4SP ориентирована на минеральные гидравлические масла, воду и воздух в диапазоне −40…+100 °C; для агрессивных химических сред, пара и пищевых продуктов этот рукав не предназначен.

Стойкость и условия эксплуатации

Внутренний слой устойчив к минеральным маслам и гидрожидкостям на их основе, наружный — к атмосферным факторам, озону, маслу и механическому истиранию. Рабочий температурный диапазон −40…+100 °C, кратковременно допускается до +120 °C. Изделие не подходит для работы со средами на основе сложных эфиров, фосфатных жидкостей, концентрированных кислот и щелочей, а также с перегретым паром.

Как выбрать

• Соответствие рабочего давления системы значению 17,5 МПа с учётом пульсаций и пиковых нагрузок (запас 4:1).
• Внутренний диаметр 50 мм — под расход рабочей жидкости и присоединительные фитинги.
• Конструкция 4SP по DIN EN 856 — для гидравлики тяжёлого режима с гидроударами.
• Совместимость рабочей среды и температуры с материалом внутреннего слоя; длина отреза и тип концевой арматуры под конкретный узел.

Поставка

Поставка осуществляется по всей России юрлицам и ИП промышленными партиями, единица измерения — метр погонный. Возможна комплектация фитингами и сборка РВД по чертежу или техническому заданию заказчика. Оставьте заявку с указанием требуемого метража и присоединительных размеров — менеджер подготовит коммерческое предложение и поможет с подбором.
