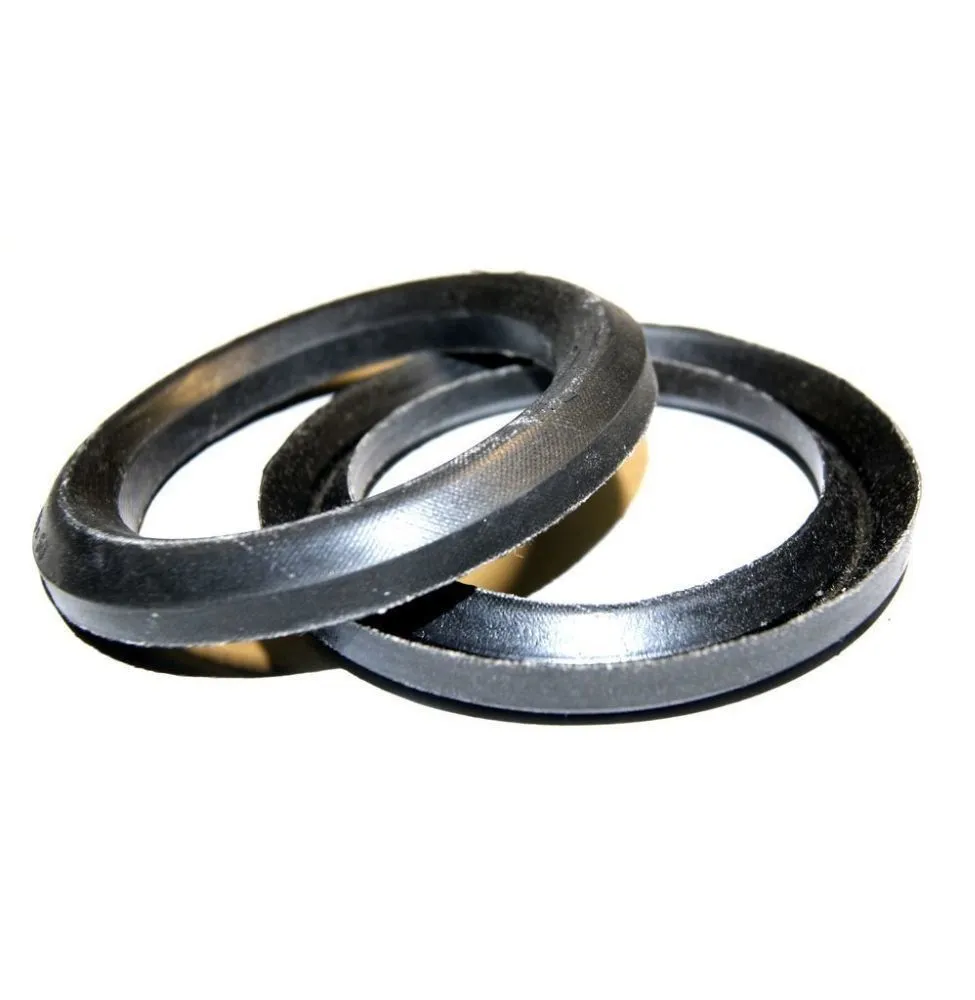

Манжета шевронная М 520*560 ГОСТ 22704-77

Шевронное уплотнение представляет собой резинотканевый комплект V-образного профиля, изготовленный по ГОСТ 22704-77 и предназначенный для герметизации возвратно-поступательных соединений в гидравлических системах высокого давления. Купить манжету шевронную М 520*560 ГОСТ 22704-77 целесообразно для оснащения штоков и плунжеров гидроцилиндров с посадочными размерами 520 мм по внутреннему и 560 мм по наружному диаметру. Литера «М» означает среднюю группу — комплект рассчитан на стандартные условия работы при умеренных скоростях и значительных рабочих усилиях.

Сфера применения

Уплотнения этого типоразмера востребованы в тяжёлом машиностроении и металлургии — в гидроприводах прокатных станов, ковочных и штамповочных прессов, ножниц, гильотин и манипуляторов. В энергетике их применяют в исполнительных гидроцилиндрах турбинного и вспомогательного оборудования, в нефтегазовой отрасли — в буровых установках, трубогибочных и опрессовочных машинах. Резинотканевый комплект также используют в строительной и дорожной технике, в гидравлических домкратах большого тоннажа и испытательных стендах, где требуется надёжная герметизация подвижных штоков крупных диаметров.

Как применяется и монтируется

Комплект устанавливают в кольцевую расточку уплотняемого узла последовательно: сначала опорное кольцо, затем пакет шевронных манжет вершинами в сторону рабочего давления, сверху — нажимное кольцо. Перед сборкой посадочные поверхности и сами манжеты смазывают рабочей жидкостью, кромки осматривают на отсутствие задиров. Усилие затяжки регулируют так, чтобы обеспечить герметичность без чрезмерного обжатия пакета — пережим увеличивает трение и ускоряет износ. При больших диаметрах удобно использовать монтажные конусы и оправки, защищающие кромки от повреждения о фаски и канавки.

Шевронный пакет рассчитан на работу с маслами, водой и эмульсиями при температурах от –30 до +100 °C; для агрессивных химических сред и перегретого пара такие уплотнения не применяются.

Стойкость и условия эксплуатации

Резинотканевая основа обеспечивает работоспособность при давлениях до 50 МПа и устойчивость к минеральным маслам, технической воде и водно-масляным эмульсиям. Изделие сохраняет упругость и прочность в указанном температурном диапазоне, выдерживает значительные знакопеременные нагрузки за счёт армирующего тканевого каркаса. Контакт с растворителями, концентрированными кислотами и щелочами, а также эксплуатация при температурах выше предельной приводят к набуханию, потере прочности и разгерметизации соединения.

Как выбрать

• Соответствие посадочных размеров узла внутреннему и наружному диаметрам комплекта (520 и 560 мм).
• Тип манжеты по ГОСТ 22704-77 — М (средняя) подходит для большинства гидроцилиндров общего назначения.
• Совместимость материала с рабочей средой и температурным режимом гидросистемы.
• Возможность изготовления по чертежу или ТЗ для нестандартных посадочных мест.

Поставка

Реализация ведётся по всей России юридическим лицам и индивидуальным предпринимателям партиями под производственные и ремонтные нужды. Единица измерения — шт, бренд URT. Доставка организуется в любой регион удобным транспортом. Оставьте заявку — менеджер подготовит коммерческое предложение, уточнит комплектацию пакета и поможет подобрать уплотнения под параметры вашего оборудования.
