Шевронды манжета М 380*420 ГОСТ 22704-77

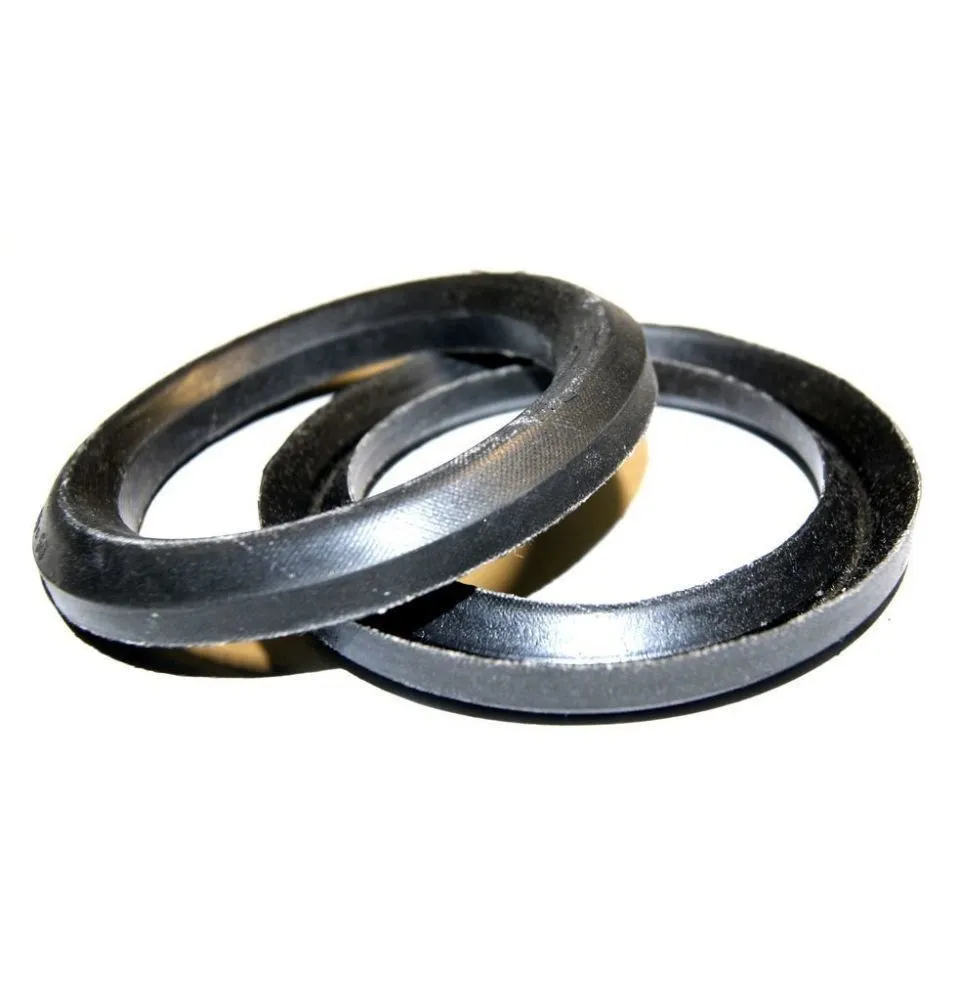

Манжета шевронная М 380*420 ГОСТ 22704-77 — уплотнительное изделие V-образного профиля из резины с тканевым каркасом, предназначенное для герметизации возвратно-поступательных соединений в гидравлическом оборудовании высокого давления. Купить манжету шевронную М 380*420 по ГОСТ 22704-77 целесообразно для уплотнения штоков и плунжеров гидроцилиндров с внутренним диаметром 380 мм и наружным 420 мм. Буква «М» в обозначении указывает на исполнение для масляных и водно-эмульсионных рабочих сред, а шевронный профиль обеспечивает самоподжим уплотнения под действием давления.

Сфера применения

Шевронные уплотнения этого типоразмера используются в тяжёлом машиностроении и кузнечно-прессовом производстве: на гидравлических прессах, штамповочных и ковочных машинах, гидропрессах для металлообработки, в подъёмно-транспортном и горно-шахтном оборудовании. Изделие герметизирует подвижные соединения штоков, плунжеров и поршней гидроцилиндров, работающих при высоких нагрузках.

В металлургии и нефтегазовой отрасли манжеты применяют в гидроприводах прокатных станов, буровых установок, цементировочных агрегатов. В энергетике — в гидросистемах турбин и регулирующей арматуры, где требуется надёжное уплотнение возвратно-поступательного движения.

Как применяется и монтируется

Уплотнение поставляется комплектом: нажимное кольцо, набор шевронных манжет и опорное кольцо. Сборка устанавливается в проточку сальниковой камеры по ходу действия давления — вершинами шевронов навстречу уплотняемой среде. Количество рядов манжет в пакете подбирается под рабочее давление. При монтаже важно обеспечить соосность штока и камеры, отсутствие заусенцев и задиров на сопрягаемых поверхностях, а затяжку нажимного фланца выполнять равномерно, без перекосов, с последующей подтяжкой после обкатки.

Шевронный пакет рассчитан на возвратно-поступательное движение в диапазоне −30…+100 °C при давлении до 50 МПа в маслах, воде и эмульсиях; для агрессивных химических сред, пара и вращательного движения это уплотнение не предназначено.

Стойкость и условия эксплуатации

Резина с тканевым (прорезиненной ткани) каркасом обеспечивает стойкость к минеральным маслам, рабочим жидкостям гидросистем, технической воде и водно-масляным эмульсиям. Тканевая прослойка воспринимает усилие от давления и предотвращает выдавливание уплотнения в зазор. Материал не рекомендуется применять в контакте с концентрированными кислотами и щелочами, органическими растворителями, перегретым паром, а также при температурах за пределами указанного рабочего диапазона.

Как выбрать

• Сверьте внутренний и наружный диаметр (380 и 420 мм) и радиальную толщину сечения 20 мм с размерами сальниковой камеры гидроцилиндра.
• Убедитесь, что рабочая среда и температура соответствуют исполнению «М» по ГОСТ 22704-77.
• Уточните необходимое количество манжет в пакете исходя из давления в системе.
• При нестандартных параметрах возможно изготовление по чертежу или техническому заданию.

Поставка

Реализация ведётся по всей России юридическим лицам и индивидуальным предпринимателям, партиями под производственные и ремонтные нужды предприятий. Единица измерения — шт, комплектация — стандартная по ГОСТ. Оставьте заявку с указанием типоразмера и требуемого количества — менеджер подготовит коммерческое предложение и поможет с подбором уплотнения под параметры вашего оборудования.
