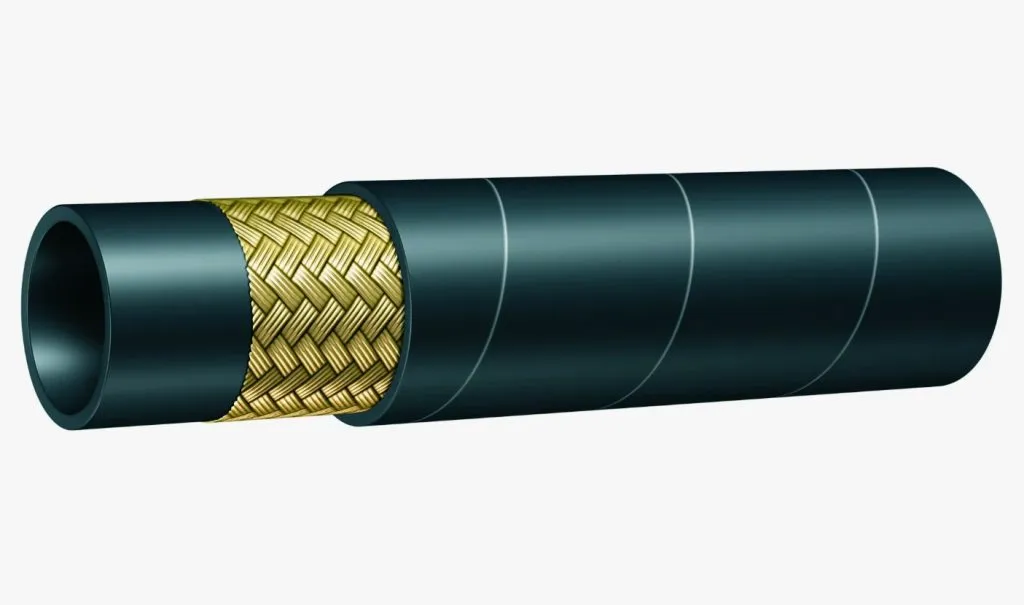

Жоғары қысымды жең УРТ 12 мм 41,5 МПа DIN 4SP

Рукав высокого давления с внутренним диаметром 12 мм и четырьмя оплётками из стальной проволоки предназначен для гидравлических магистралей, работающих под высокими и пульсирующими нагрузками. Купить рукав УРТ высокого давления 12 мм 41,5 МПа DIN 4SP можно длинномером в бухтах — изделие изготовлено по стандарту DIN EN 856 4SP с маслостойким внутренним слоем из синтетической резины, четырёхслойным силовым каркасом из высокопрочной стальной проволоки и износо-атмосферостойким наружным покрытием чёрного цвета. Маркировка 4SP означает Spiral — четыре спирально навитых слоя проволоки, обеспечивающих рабочее давление 41,5 МПа и разрывное 166 МПа с коэффициентом запаса 4:1.

Сфера применения

Шланг применяется в гидросистемах мобильной и стационарной техники: экскаваторы, погрузчики, бульдозеры, краны, асфальтоукладчики, буровые установки. В стационарных решениях изделие подключают к гидроприводам прессов, литьевых машин, гидравлических прессов металлообработки, металлургического и станочного оборудования. Также рукав востребован в сельхозтехнике — комбайнах, тракторах, навесных орудиях — и в коммунальной технике с гидроманипуляторами.

Линия 12 мм типична для управляющих и силовых контуров среднего расхода: гидроцилиндры стрел, рулевого управления, тормозных систем, гидромоторов небольшой мощности, узлов подачи рабочей жидкости к распределителям.

Как применяется и монтируется

Рукав нарезается в размер по чертежу и опрессовывается фитингами соответствующего типа (под DIN EN 856 4SP) на специализированном прессе. При прокладке трассы соблюдают минимальный радиус изгиба 130 мм, избегают скручивания вокруг продольной оси, перегибов у заделки и контакта с подвижными или горячими элементами. Для длинных участков предусматривают компенсаторы хода и крепления-хомуты, исключающие провисание и абразивный износ наружного слоя.

Конструкция 4SP рассчитана на минеральные гидравлические жидкости и воду; для агрессивных химических сред, биодизеля и сред с высоким содержанием воды требуется иной тип внутреннего слоя — уточняйте совместимость на этапе подбора.

Стойкость и условия эксплуатации

Внутренний слой устойчив к маслам, водно-масляным эмульсиям, гидравлическим жидкостям на минеральной основе, воде и сжатому воздуху. Диапазон рабочих температур −40…+100 °C с кратковременным повышением до +120 °C позволяет использовать изделие в наружных установках при отрицательных температурах и в нагруженных гидросистемах. Наружный слой защищает армирование от озона, ультрафиолета и механического истирания. Для агрессивных кислот, щелочей, паров и сред на основе синтетических эфиров рукав не предназначен.

Как выбрать

• Проверьте соответствие рабочего давления контура: для 4SP DN12 номинал 41,5 МПа, запас прочности 4:1.
• Согласуйте тип рабочей жидкости и температурный диапазон с характеристиками внутреннего слоя.
• Учтите наружный диаметр 21,4 мм и радиус изгиба 130 мм при прокладке трассы и подборе фитингов под стандарт DIN EN 856 4SP.
• При заказе РВД в сборе предоставьте чертёж: длина, тип и угол фитингов, ориентация концевиков.

Поставка

Реализация ведётся по всей России юрлицам и ИП партиями, единица измерения — метр погонный, форма поставки — бухта (длинномер). Возможна комплектация полной партии с сопутствующими фитингами и муфтами под опрессовку. Оставьте заявку с указанием метража и параметров присоединения — менеджер подготовит коммерческое предложение и поможет подобрать оптимальную конфигурацию рукава под вашу гидросистему.
