Сыртқы тоқтатқыш сақина 13х1,0 ГОСТ 13942-86; DIN 471

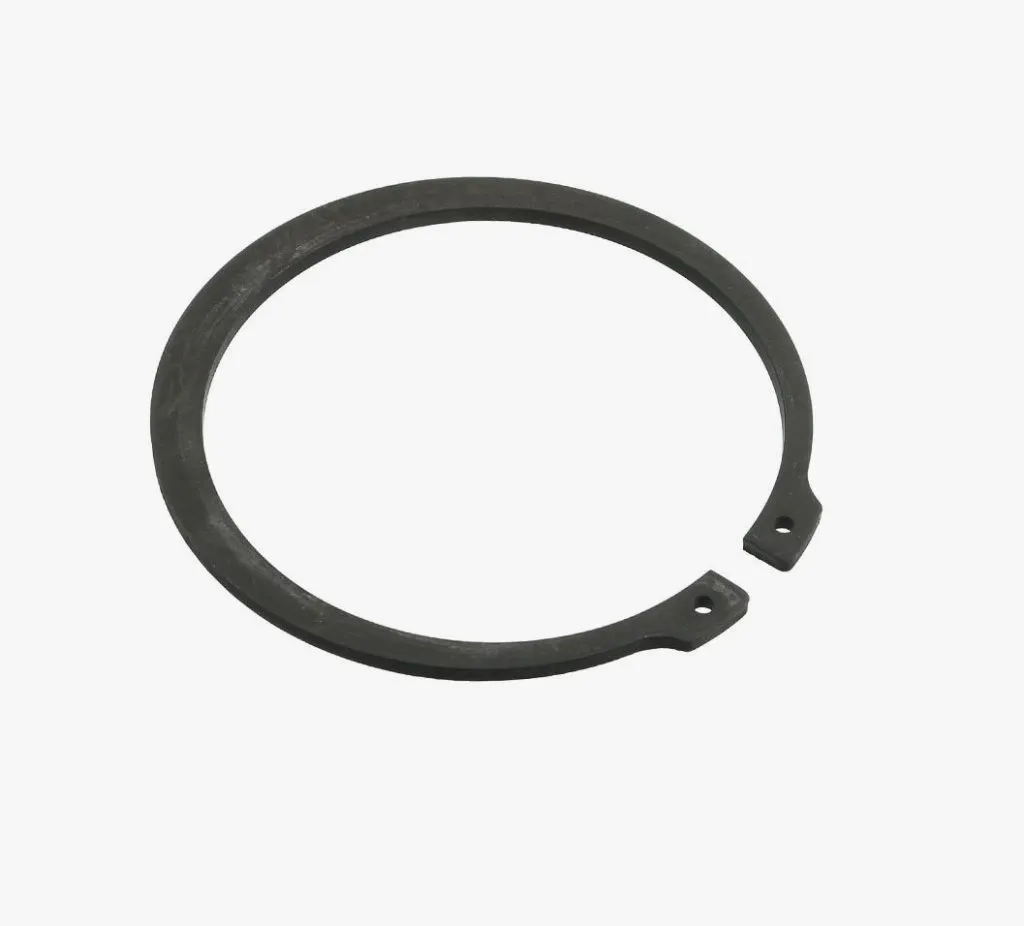

Стопорное кольцо наружное 13х1,0 ГОСТ 13942-86; DIN 471 — пружинный крепёжный элемент эксцентрической формы, предназначенный для осевой фиксации деталей в кольцевой канавке вала диаметром 13 мм. Купить стопорное кольцо наружное 13х1,0 ГОСТ 13942-86 целесообразно для комплектации редукторов, подшипниковых узлов и сборочных единиц, где требуется надёжная фиксация без резьбовых соединений. Изделие изготавливается из пружинной стали (марки 65Г или 60С2А) с фосфатированием и промасливанием поверхности, что повышает коррозионную стойкость и облегчает монтаж.

Сфера применения

Кольца этого типоразмера широко применяются в общем и точном машиностроении, в производстве редукторов, мотор-редукторов, коробок передач, насосов и компрессоров. Они фиксируют подшипники качения, втулки, шестерни, шкивы и распорные кольца на валах малого диаметра. В автомобильной промышленности подобные изделия используются в узлах трансмиссии, рулевого управления, электрооборудования, а в станкостроении — в шпиндельных и приводных узлах. Эксцентрическая геометрия с симметрично расположенными проушинами обеспечивает равномерное прилегание к канавке вала и устойчивое восприятие осевых нагрузок.

Как применяется и монтируется

Установка выполняется специальными разжимными щипцами для наружных стопорных колец: концы захватываются за отверстия в проушинах, кольцо разводится до диаметра, превышающего диаметр вала, надевается на вал и заводится в заранее проточенную канавку. После снятия усилия пружинная сталь возвращает изделие к рабочему диаметру, плотно облегая канавку. При сборке важно не превышать допустимое раскрытие, чтобы избежать остаточной деформации и потери упругости.

Кольцо рассчитано на работу в диапазоне −40…+200 °C; для агрессивных сред и высоких динамических нагрузок с риском раскрытия от центробежных сил применяют усиленные или специальные исполнения.

Стойкость и условия эксплуатации

Пружинная сталь с твёрдостью 47–52 HRC обеспечивает стабильную упругость при многократных монтажах. Фосфатно-масляное покрытие защищает поверхность от коррозии при хранении и эксплуатации в условиях нормальной влажности, контакте со смазочными материалами и индустриальными маслами. Для постоянного воздействия воды, пара, кислот и щелочей пружинная сталь без дополнительной защиты не предназначена — в таких средах подбирают коррозионностойкие аналоги.

Как выбрать

• Сверьте номинальный диаметр вала и ширину канавки с проектной документацией узла.
• Убедитесь, что толщина кольца соответствует посадочному размеру канавки на валу.
• Проверьте соответствие стандарту: ГОСТ 13942-86 и DIN 471 — взаимозаменяемые обозначения.
• Для нестандартных узлов уточните возможность поставки по чертежу или ТЗ заказчика.

Поставка

Реализация ведётся по всей России юридическим лицам и индивидуальным предпринимателям, поставка осуществляется партиями (не розница), с организацией доставки в ваш регион. Единица измерения — шт. Оставьте заявку через форму или свяжитесь с менеджером — специалист подготовит коммерческое предложение и поможет с подбором кольца под конкретный узел и условия эксплуатации.
