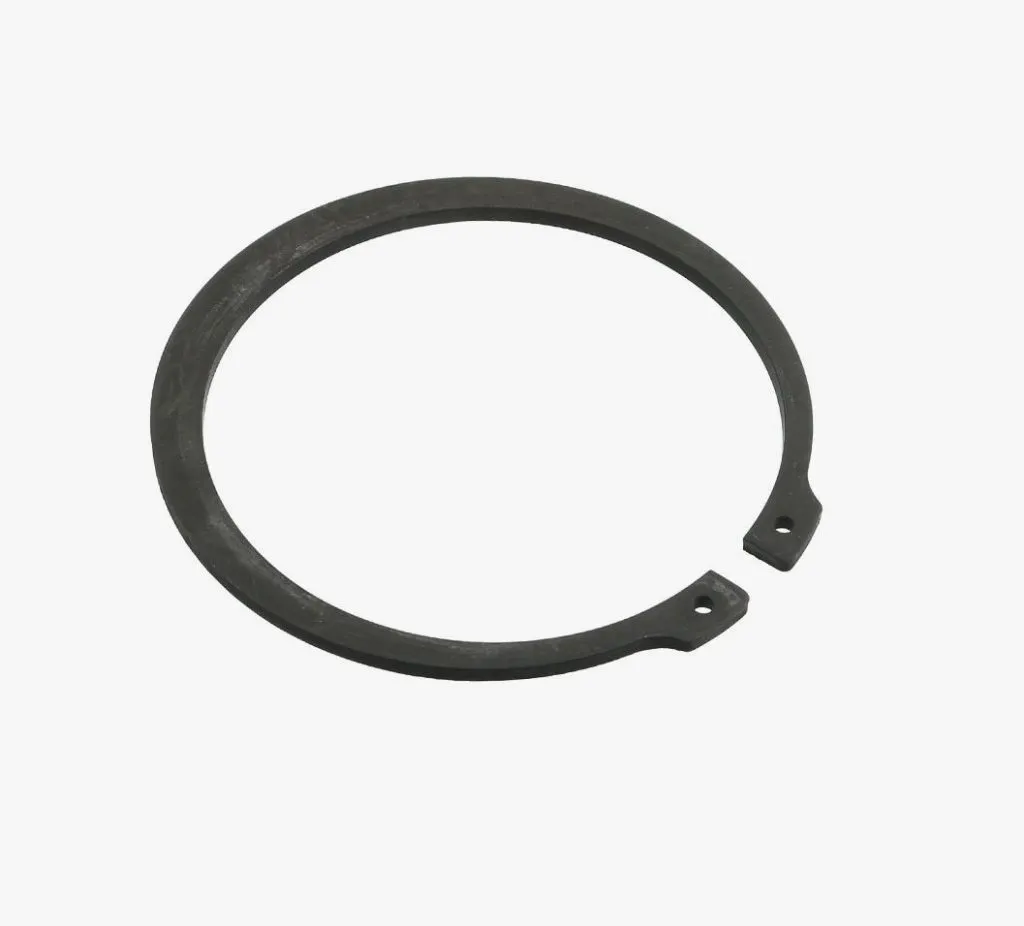

Сыртқы тоқтатқыш сақина 12х1,0 ГОСТ 13942-86; DIN 471

Стопорное кольцо наружное 12х1,0 ГОСТ 13942-86 (аналог DIN 471) — пружинный элемент эксцентрической формы для осевой фиксации деталей на валах диаметром 12 мм. Изготавливается из пружинной стали (65Г, 60С2А) с фосфатированием и промасливанием. Купить стопорное кольцо наружное 12х1,0 по ГОСТ 13942-86 целесообразно при комплектации редукторов, подшипниковых узлов и любых сборок, где требуется надёжная фиксация деталей в осевом направлении без резьбовых элементов. Цифры в обозначении означают: 12 — номинальный диаметр вала, 1,0 — толщину кольца.

Сфера применения

Изделие востребовано в общем и тяжёлом машиностроении, станкостроении, автомобильной и сельскохозяйственной технике, насосном и компрессорном оборудовании, редукторостроении, приводной технике. Кольца применяют в узлах с подшипниками качения и скольжения, шестернях, шкивах, муфтах, фрикционных и зубчатых передачах.

В электродвигателях, мотор-редукторах, конвейерных и транспортных системах кольцо удерживает внутренние обоймы подшипников, втулки, шайбы и распорные элементы от продольного смещения по валу. В ремонтных службах энергетики, ЖКХ и промышленных предприятий такие кольца используют при восстановлении штатных соединений.

Как применяется и монтируется

Кольцо устанавливается в предварительно проточенную канавку на валу: для типоразмера 12х1,0 канавка имеет диаметр 11,5 мм, ширину 1,1 мм и глубину 0,25 мм. Монтаж выполняется специальными съёмниками-щипцами для наружных стопорных колец — кольцо разводят за технологические выступы и надевают на вал до посадки в канавку. После установки эксцентрический профиль обеспечивает равномерный прижим по окружности и удержание фиксируемой детали. Демонтаж производится тем же инструментом; повторное использование кольца с признаками деформации не допускается.

Эксцентрические кольца по ГОСТ 13942-86 рассчитаны на восприятие осевых нагрузок, но не радиальных; при динамических нагрузках и вибрации проверяйте сохранение упругости и геометрии канавки.

Стойкость и условия эксплуатации

Рабочий диапазон температур кольца составляет от −40 до +200 °C, что покрывает большинство задач в маслонаполненных и сухих узлах машин. Твёрдость 47–53 HRC обеспечивает упругость пружинной стали под повторные нагружения. Фосфатное покрытие с промасливанием защищает поверхность от коррозии при хранении и работе в среде индустриальных и трансмиссионных масел. Для агрессивных химических сред, морской воды и постоянного контакта с конденсатом рекомендуется подбирать кольца из коррозионностойких сталей.

Как выбрать

• Сопоставьте диаметр вала и толщину кольца с посадочной канавкой по чертежу узла.
• Проверьте соответствие стандарту: ГОСТ 13942-86 и DIN 471 взаимозаменяемы по геометрии.
• Учитывайте рабочую температуру и характер среды — масло, воздух, влажность.
• При нестандартных задачах согласуйте марку стали и тип покрытия с поставщиком.

Поставка

Отгружаем стопорные кольца юридическим лицам и ИП по всей России партиями под производственные и ремонтные нужды. Единица измерения — шт. Оставьте заявку с указанием количества и сопутствующих типоразмеров — менеджер подготовит коммерческое предложение и поможет подобрать позиции по чертежу или спецификации.
