Қолдану аясы
ГОСТ 2631-79 … арналған материалдарға қолданылады пневматикалық шиналарды ыстық вулканизация арқылы қалпына келтіру және жөндеу — покрышкалар мен камералардың — профиль ені артық емес 370 мм және отырғызу диаметрі артық емес 572 мм. Сондай-ақ стандарт осындай шиналарды қалпына келтіру және жөндеу кезінде қолданылатын сақиналы және секторлық пісіру камераларын жасауға арналған материалдарға қолданылады.
Стандарт тікелей мақсаты бойынша пайдаланылатын реттелетін қысымды шиналарды жөндеуге арналған материалдарға, сондай-ақ мынадан төмен температураларда пайдалануға арналған шиналарға қолданылмайды −45 °C.
Материалдардың түрлері мен жіктелуі
Пневматикалық шиналарды қалпына келтіру және жөндеу үшін қолданылады резеңке материалдар, резеңке-мата материалдар және желім.
Мақсаты бойынша резеңке материалдар
- протекторлық қоспа;
- қабатаралық қоспа;
- бүйірлерді қалпына келтіруге арналған қоспа;
- камералық қоспа;
- ыстыққа төзімді қоспа;
- желімдік қоспа.
Резеңке қоспаларын шығару пішіндері
- протекторлық — А және Б типті профильденген дайындамалар түрінде, парақты, вальцталған немесе шприцталған пластиналар түрінде, сондай-ақ таспа түрінде;
- қабатаралық — парақты, вальцталған немесе шприцталған пластиналар түрінде, вальцталған немесе шприцталған таспа түрінде;
- бүйірлерді қалпына келтіруге арналған — парақты немесе вальцталған (шприцталған) пластиналар түрінде;
- камералық — парақты;
- ыстыққа төзімді — парақты және вальцталған;
- желімдік — вальцталған.
Резеңке-мата материалдар
- резеңкеленген корд — пластырьлер жасауға, покрышкалар каркасы мен брекерін жөндеуге, секторлық пісіру камераларын жасауға арналған;
- резеңкеленген шефер — секторлық пісіру камераларын жасауға арналған.
Желім
Шиналарды қалпына келтіруге және жөндеуге арналған желім нефрасте желімдік күйе толтырылған резеңке қоспасының ерітіндісі болып табылады.
Негізгі өлшемдер мен параметрлер
Профильденген протекторлық дайындамалар
Протекторлық резеңке қоспасы профильденген дайындамалар түрінде шығарылады:
- А типі — шиналарды протектордың жүгіру бөлігін жапсыру арқылы қалпына келтіру үшін;
- Б типі — шиналарды иық аймағы бар протекторды жапсыру арқылы қалпына келтіру үшін.
Профильденген даярламалардың өлшемдері бойынша шекті ауытқулары:
- қалыңдығы бойынша — ±0,5 мм;
- жоғарғы негізінің ені бойынша — ±3 мм;
- А типі үшін төменгі негізінің ені бойынша — ±3 мм;
- Б типі үшін төменгі негізінің ені бойынша — ±5 мм;
- протектордың ұзындығы бойынша — +50 мм.
Б типті профильденген даярламалар үшін жиегінің қалыңдығы мынадай болуы тиіс:
- артық емес 2,0 мм жалпы қалыңдығы 10 мм-ге дейін болғанда;
- артық емес 2,5 мм қалыңдығы 11-ден 15 мм-ге дейін болғанда;
- артық емес 3,0 мм қалыңдығы 15 мм-ден асқанда.
Протекторлық және аралық қабатты қоспадан жасалған таспа
| Материал | Қалыңдығы, мм | Ені, мм |
|---|---|---|
| Протекторлық вальцтелген немесе шприцтелген таспа | 10,0 ± 2,0 | 80 ± 5 |
| Аралық қабатты вальцтелген немесе шприцтелген таспа | 10,0 ± 2,0 | 80 ± 5 |
Тұтынушымен келісім бойынша басқа өлшемдегі таспалар шығаруға рұқсат етіледі.

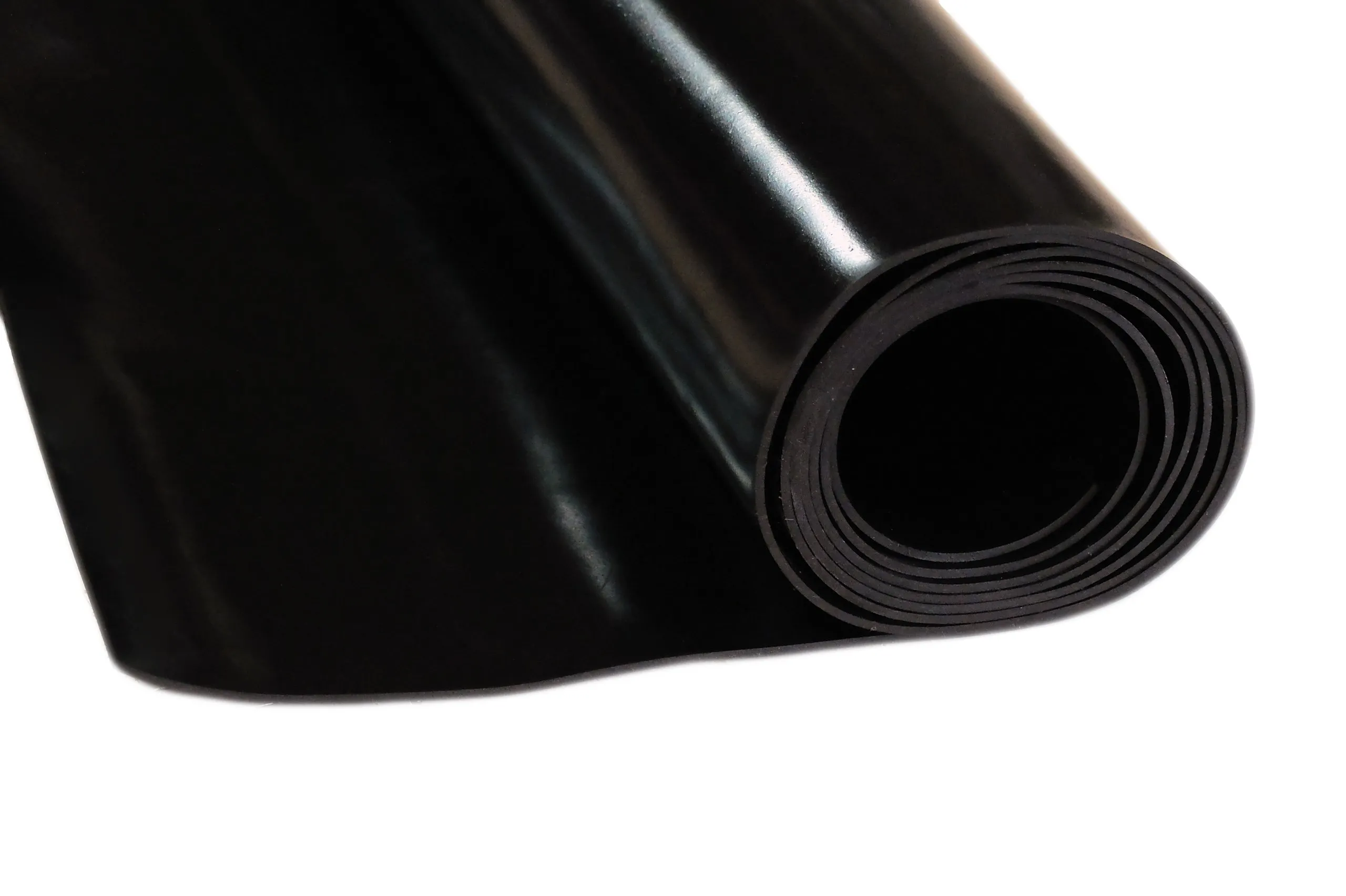

Парақтық резеңке қоспалары
| Қоспаның атауы | Қалыңдығы, мм | Шекті ауытқуы, мм | Ені, мм, кем емес | Ұзындығы, мм, кем емес |
|---|---|---|---|---|
| Протекторлық | 2,0 | ±0,2 | 500 | 10000 |
| Аралық қабатты | 0,9 | ±0,1 | 500 | 10000 |
| Аралық қабатты | 2,0 | ±0,2 | 500 | 10000 |
| Бүйір жақтарын қалпына келтіру үшін | 0,9 | ±0,1 | 500 | 10000 |
| Камералық | 2,0 | ±0,2 | 500 | 10000 |
| Жылуға төзімді | 2,0 | ±0,2 | 700 | 10000 |
Тұтынушы мен өндірушінің келісімі бойынша басқа қалыңдықтағы және ені кішілеу парақты резеңке қоспаны шығаруға рұқсат етіледі.
Каландрда қалыңдығы (1,0 ± 0,1) мм болатын парақты резеңке қоспаны екі рет қабаттау арқылы қалыңдығы (2,0 ± 0,2) мм дейін жеткізуге рұқсат етіледі..
Пластина түріндегі резеңке материалдар
| Материалдың пішіні | Қалыңдығы, мм, аспайтын | Ені, мм, аспайтын |
|---|---|---|
| Вальцевалған немесе шприцтелген пластиналар | 12 | 650 |
Резеңке-мата материалдары
| Материалдың атауы | Қалыңдығы, мм | Шекті ауытқуы, мм | Ені, мм | Негізі бойынша ұзындығы, мм, кем емес |
|---|---|---|---|---|
| Кесілмеген резеңкеленген корд | 1,2 | ±0,3 | 500 | 7000 |
| Кесек резеңкеленген корд | 1,2 | ±0,3 | 250 | 430 |
| Кесілмеген резеңкеленген чефер | 0,95 | ±0,2 | 500 | 5000 |
| Кесек резеңкеленген чефер | 0,95 | ±0,2 | 100 | 450 |
Партиядағы кесек корд пен чефердің мөлшері аспауы тиіс 30%.
Техникалық талаптар
Сыртқы түріне қойылатын талаптар
Профильді протекторлық дайындамаларда мыналар болмауы тиіс:
- жиектерінің жыртылуы;
- өлшемі 1 мм;
- асатын бөгде заттардың қосылғыштары; алдын ала вулканизацияланған резеңке.
Протекторлық дайындамалардың көлденең қималарында диаметрі 1,0 ммасатын кеуектер мен қуыстар болуына жол берілмейді. Кеуектілік орнындағы қалыңдықтың ұлғаюы 1,0 мм дайындама қалыңдығы 10 мм қоса алғанда, ал 2,0 мм қалыңдығы 10 мм-ден асқан кезде аспауы тиіс.
Парақты резеңке қоспалардың беті жыртылусыз, ойықсыз және қатпарсыз тегіс болуы тиіс. Өлшемі 1 мм асатын бөгде қосылғыштарға жол берілмейді. және жартылай вулканизацияланған резеңке. Тесіп өтпейтін ауа көпіршіктерінің іздеріне рұқсат етіледі, өлшемі … аспайтын 5,0 мм.
Пластина және таспа түріндегі вальцевтелген және шприцтелген қоспалар өлшемі … асатын бөгде қоспаларды қамтымауы тиіс 1,0 мм. Пластиналардың көлденең қималарында өлшемі … асатын кеуектер мен қуыстарға рұқсат етілмейді 1,0 мм.
Протекторлық қоспаларда өлшемі … аспайтын вулканизацияланған резеңке ұнтағының болуына рұқсат етіледі 0,5 мм. Жылуға төзімді, камералық және желімдік қоспаларда бөгде қоспаларға рұқсат етілмейді. Резеңке материалдардың бетінде ылғалдың болуына рұқсат етілмейді.
Желім
Резеңке желімнің … болуы тиіс құрғақ заттың массалық үлесі 7-ден 11%-ға дейін.
Пластикалық және жартылай вулканизация
- протекторлық және жылуға төзімді резеңке қоспаларының пластикалығы — 0,30-дан 0,42-ге дейін шартты бірлік;
- қалған резеңке қоспаларының пластикалығы — 0,35-тен 0,48-ге дейін шартты бірлік.
Кепілдік сақтау мерзімі ішінде пластикалықтың төмендеуі … аспауы тиіс 10% норма минималды мәнінен.
Вулканизацияның басталуы … кезінде (120,0 ± 0,5) °C болуы тиіс:
- протекторлық және жылуға төзімді қоспалар үшін — … бұрын емес 20-шы минуттан;
- аралық қабаттық, камералық және желімдік қоспалар үшін — … бұрын емес 10-шы минуттан.
Ауа ортасында … кезінде қыздырғаннан кейін пластикалықтың өзгеруі бойынша жартылай вулканизацияға қабілеттілігін анықтауға рұқсат етіледі (110 ± 2) °C бойы (50 ± 1) мин. Пластикалықтың өзгеруі … аспауы тиіс 25%.
Резеңке материалдарының физикалық-механикалық көрсеткіштері
| Көрсеткіш | Протекторлық | Аралық қабаттық | Бүйір қабырғаларын жаңарту үшін | Камералық | Жылуға төзімді | Желімдік |
|---|---|---|---|---|---|---|
| 300% ұзарғандағы шартты кернеу, МПа, кем емес | 5,9 | 5,4 | — | 5,4 | — | — |
| 300% ұзарғандағы шартты кернеу, МПа, аспайтын | — | — | 6,4 | — | — | — |
| Созылу кезіндегі шартты беріктік, МПа, кем емес | 14,7 | 19,6 | 11,3 | 19,6 | 14,2 | 21,6 |
| Үзілу кезіндегі салыстырмалы ұзару, %, кем емес | 450 | 500 | — | 500 | 450 | — |
| Үзілу кезіндегі салыстырмалы ұзару, %, аспайтын | — | — | 800 | — | — | 650 |
| Үзілгеннен кейінгі салыстырмалы қалдық деформация, %, аспайтын | — | — | — | 35 | 35 | — |
| Жыртылуға төзімділік, кН/м, кем емес | 49,0 | — | 54,0 | 68,7 | — | — |
| Қаттылық, шартты бірл., кем емес | 55 | 45 | — | — | — | — |
| Қаттылық, шартты бірл., аспайтын | 65 | — | — | — | — | — |
| Тоғануға төзімділік, Дж/мм², кем емес | 10,3 | — | — | — | — | — |
| (100 ± 1) °C температурада (48 ± 1) сағат бойы қартаюдан кейінгі шартты беріктіктің өзгеруі, %, кем емес | — | — | — | — | −30 | — |
| Тығыздық, г/см³ | 1,14 ± 0,03 | 1,12 ± 0,03 | 1,11 ± 0,03 | 1,12 ± 0,03 | 1,12 ± 0,03 | 1,08 ± 0,03 |
Резина-мата материалдарына қойылатын талаптар
Сапа көрсеткіштері бойынша корд және чефер ГОСТ 24221 немесе ГОСТ 24338 талаптарына сәйкес келуі тиіс. Кордты резиналау және чеферді резиналау сериялық шиналарды жасауға қолданылатын резина қоспаларымен орындалады.
Резина-мата материалдарында кесіктер, басқа да механикалық зақымдар, бүрмелер және негіз жіптерінің сиреуі болмауы тиіс. Жалпы ауданы көп емес корд жіптерінің жалаңаштануына жол беріледі: 5 см² ауданына 1 м² мата.
Қабылдау ережелері
Материалдарды қабылдайды партиялармен. Партияға массасы келесідей біртекті материалдардың мөлшері жатады:
- көп емес 5000 кг — протекторлық резина қоспасы үшін;
- көп емес 3000 кг — қалған материалдар үшін.
Сапа туралы құжатта мыналар болуы тиіс:
- өндіруші кәсіпорынның атауы немесе тауарлық белгісі;
- стандарттың белгіленуі;
- материалдың атауы, өлшемі, шифры немесе маркасы;
- партия нөмірі және жасалған күні;
- партия массасы;
- сынақ нәтижелері немесе стандартқа сәйкестігін растау.
Желім үшін сапа туралы құжатта қосымша құр заттың массалық үлесі көрсетіледі.
Қабылдап тапсыру сынақтары
- сыртқы түрі мен өлшемдері — 5% материалдардың, бірақ партиядағы кем дегенде үш рулоннан немесе орау бірлігінен;
- иілгіштік, 300% ұзарғандағы шартты кернеу, шартты беріктік, салыстырмалы ұзару, үзілгеннен кейінгі қалдық деформация, қаттылық және тығыздық — партиядағы үш рулоннан немесе орау бірлігінен.
Кезеңдік сынақтар
- вулканизацияның басталу уақыты немесе қыздырудан кейінгі пластикалықтың өзгеруі, жыртқыштыққа, тозуға төзімділік, ауада ескіру — кемінде әрбір бесінші партиядан;
- желімнің құрғақ затының массалық үлесі — кемінде әрбір бесінші желім партиядан.
Қабылдау-тапсыру сынақтарының нәтижелері кем дегенде бір көрсеткіш бойынша қанағаттанарлықсыз болған жағдайда, сол партиядан алынған екі еселенген таңдама бойынша қайталама сынақтар жүргізіледі. Қайталама сынақтардың нәтижелері барлық партияға қолданылады.
Сынақ әдістері
Көрсеткіштерді анықтау үшін әрбір рулоннан немесе орау бірлігінен массасы мынадай сынама іріктеледі:
- кемінде 500 г — қабылдау-тапсыру сынақтары кезінде;
- кемінде 600 г — кезеңдік сынақтар кезінде;
- желім үшін — кемінде 10 г.
Резеңке және резеңке-мата материалдарының қалыңдығын қалыңдық өлшегішпен, ені мен ұзындығын — металл рулеткамен өлшейді.
Бақылаудың негізгі әдістері:
- пластикалық — ГОСТ 415 бойынша;
- алдын ала вулканизацияның басталу уақыты — ГОСТ 10722 бойынша;
- шартты кернеу, беріктік және ұзару — ГОСТ 269 және ГОСТ 270 бойынша;
- жыртылуға төзімділік — ГОСТ 262 бойынша;
- қаттылық — ГОСТ 263 бойынша;
- тозуға төзімділік — ГОСТ 12251 немесе ГОСТ 426 бойынша;
- ескіру — ГОСТ 9.024 бойынша;
- тығыздық — ГОСТ 267 бойынша;
- желімнің құрғақ затының массалық үлесі — ГОСТ 2199 бойынша.
Әрбір көрсеткіш бойынша сынақ нәтижесі ретінде үш сынаманың сынақ нәтижелерінің ішінен нормаға ең жақын мән қабылданады, бұл ретте әрбір сынаманың көрсеткіштері стандарт талаптарына сәйкес келуі тиіс.
Таңбалау, орау, тасымалдау және сақтау
Резеңке және резеңке-мата материалдарын орау
Протекторлі профильді дайындамалар, парақты резеңке қоспалары, резеңке-мата материалдары және таспа түріндегі вальцтелген резеңке қоспалары роликтерге, втулкаларға, катушкаларға немесе квадрат қималы брустарға төсем материалмен рулондарға оралады.
Орауға қойылатын негізгі талаптар:
- протекторлі дайындамаларға арналған роликтердің диаметрі — кемінде 80 мм;
- таспа, парақты және резеңке-мата материалдары үшін — кемінде 30 мм;
- роликтердің бос ұштары төсемнің шетінен кемінде 50 мм әр жағынан шығып тұруы тиіс;
- төсемдік қабықшаның қалыңдығы 0,04–0,12 мм және материалдан кемінде 60 мм.
Орамалар шпагатпен немесе корд жіптерімен байланған немесе резеңке сақиналармен тартылған болуы керек. Орау тегіс, қыртыссыз, бүктеусіз және қисықсыз болуы керек.
Қаптаманың массасы
- лента мен ені 1000 мм-ден асатын кесілмеген резеңке-мата материалдарының бір қаптама бірлігінің брутто массасы — артық емес 50 кг;
- протекторлық профильденген дайындамалардың бір орамасының нетто массасы — артық емес 35 кг;
- парақтық резеңке, кесілген резеңке-мата және ені 1000 мм-ден кем кесілмеген материалдар орамасының массасы — артық емес 14 кг;
- вальцталған қоспаның бір пластинасының массасы — артық емес 15 кг.
Желімді қаптау
Желім сыйымдылығы 10–50 дм³таза герметикалық жабылатын металл ыдысқа қапталған болуы керек. Желімі бар ыдыс пломбаланған болуы керек.
Таңбалау
Көліктік таңбалау — ГОСТ 14192 бойынша.
Протекторлық профильденген дайындаманың әрбір орамасында мынаны көрсететін қосымша таңбалау болуы керек:
- өндірушінің атауы мен тауарлық белгісі;
- резеңке қоспаның шифры;
- типөлшемі;
- дайындалған күні.
Парақтық және вальцталған резеңке, резеңке-мата материалдары мен желімнің әрбір жүк орнына мынаны көрсете отырып таңба қойылады:
- өндіруші кәсіпорынның атауы мен тауарлық белгісі;
- материалдың атауы;
- материалдың өлшемі;
- резеңке қоспаның немесе желімнің шифры, корд маркасы;
- материалдың массасы;
- партия нөмірі;
- дайындалған күні;
- стандарттың белгіленуі.
Тасымалдау
Материалдар көліктің осы түрінде қолданылатын жүктерді тасымалдау ережелеріне сәйкес көліктің барлық түрлерімен тасымалданады.
Протекторлық дайындамалардың орамалары мен лента түріндегі вальцталған резеңке қоспа көлденең күйде, қатарларға тығыз тиелген түрде тасымалданады. Деформация, ластану және ылғал тию болмайтын жағдайда автокөлікпен тасымалдаудың жеке арнайы тәсілдеріне жол беріледі.
Вальцталған резеңке қоспаларды қаптамасыз үйіп тасымалдауға жол берілмейді.
Сақтау
Резеңке және резеңке-мата материалдарын температурасы жоғары емес жабық қараңғыланған үй-жайларда 30 °C кемінде 1 м жылыту құрылғыларынан.
- протекторлік дайындамалар мен таспалар рулондары — биіктігі одан аспайтын үймелермен 1,2 м көлденең жағдайда;
- ені 1000 мм-ден аз парақтық резеңке және резеңке-мата материалдарының рулондары — аспалы күйде немесе тігінен;
- ені 1000 мм-ден асатын резеңке-мата материалдарының рулондары — тігінен;
- каландырланған қоспалар қапшықтарда немесе қаптамасыз — биіктігі одан аспайтын үймелермен 1,2 м;
- желім — тығыз жабылған ыдыста температура 0-ден 30 °C-қа дейін жанғыш материалдарды сақтауға арналған бөлмеде.
Өндіруші кепілдіктері
Өндіруші материалдардың тасымалдау және сақтау шарттарын сақтаған кезде ГОСТ 2631-79 талаптарына сәйкестігіне кепілдік береді.
Кепілдік сақтау мерзімі — 6 ай өндірілген күннен бастап.
Сілтемелік нормативтік құжаттар
| Құжаттың белгіленуі | Стандарттағы мақсаты |
|---|---|
| ГОСТ 9.024-74 | Қартаю көрсеткішін анықтау |
| ГОСТ 262-93 | Жыртылуға төзімділікті анықтау |
| ГОСТ 263-75 | Қаттылықты анықтау |
| ГОСТ 267-73 | Тығыздықты анықтау |
| ГОСТ 269-66 | Шартты кернеу мен беріктікке сынау |
| ГОСТ 270-75 | Созылу мен қалдық деформацияға сынау |
| ГОСТ 415-75 | Иілгіштікті анықтау |
| ГОСТ 426-77 | Үгітілгіштікті анықтау |
| ГОСТ 2199-78 | Желімнің құрғақ заттың массалық үлесін анықтау |
| ГОСТ 2226-88 | Қағаз қапшықтар |
| ГОСТ 5799-78 | Желімге арналған металл ыдыс |
| ГОСТ 7502-89 | Металл өлшеуіш таспа |
| ГОСТ 9570-84 | Жәшік поддондары |
| ГОСТ 10354-82 | Полиэтиленді үлдір |
| ГОСТ 10722-76 | Алдын ала вулканизацияның басталу уақытын анықтау |
| ГОСТ 11358-89 | Қалыңдық өлшегіш |
| ГОСТ 12085-88 | Ұнтақтауға арналған бор |
| ГОСТ 12251-77 | Үйкеліске төзімділігін анықтау |
| ГОСТ 13841-79 | Картон жәшіктер |
| ГОСТ 14192-96 | Көліктік таңбалау |
| ГОСТ 16536-90 | Ағаш жәшіктер |
| ГОСТ 17308-88 | Шпагат |
| ГОСТ 17811-78 | Полиэтиленді қаптар |
| ГОСТ 18477-79 | Универсалды контейнерлер |
| ГОСТ 18573-86 | V типті ағаш жәшіктер |
| ГОСТ 19608-84 | Каолин |
| ГОСТ 19729-74 | Тальк |
| ГОСТ 24221-94 | Кордқа қойылатын талаптар |
| ГОСТ 24338-80 | Чеферге қойылатын талаптар |
Қосымша бойынша ескерту
Стандарттың қосымшасында әртүрлі қалпына келтірілетін шина модельдеріне арналған протекторлық профильді дайындамалардың анықтамалық түрлері мен өлшемдері келтірілген. Өндіруші мен тұтынушының келісімі бойынша басқа өлшемдер мен профиль пішіндеріндегі дайындамаларды жасауға және жеткізуге рұқсат етіледі.
