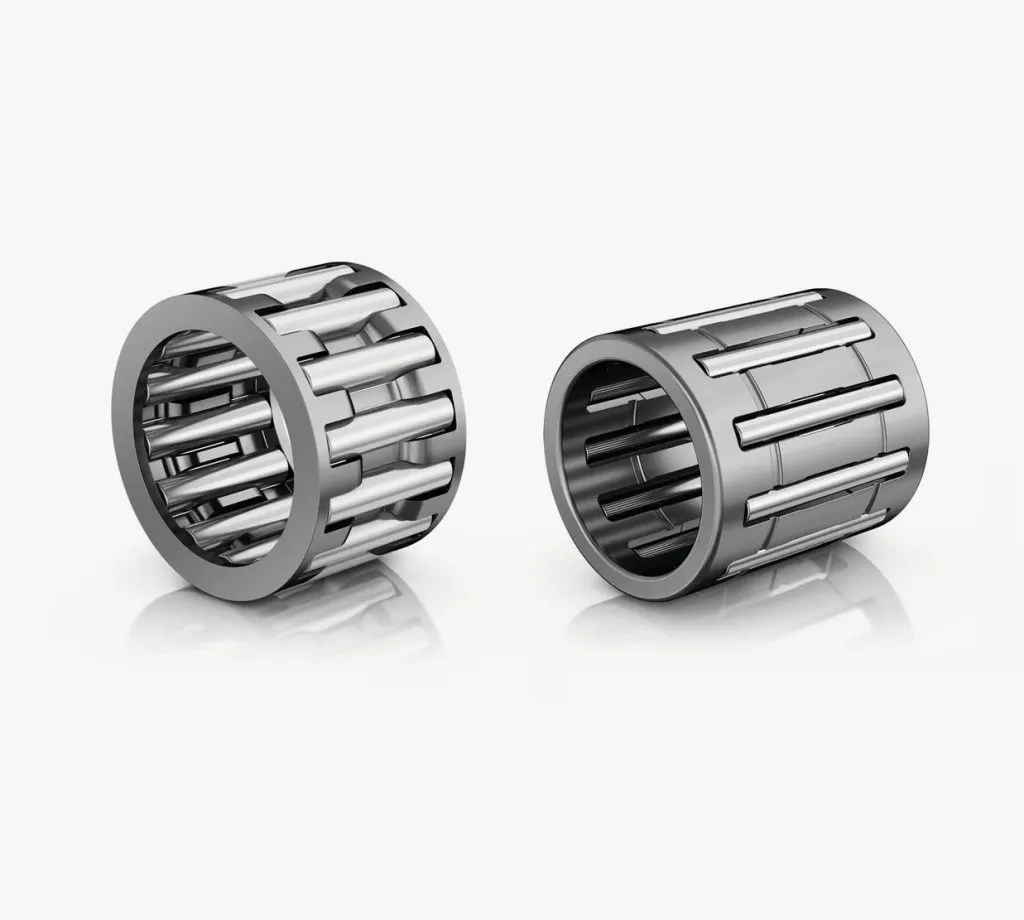

Мойынтірек HK 1816 18*24*16мм

Игольчатый роликоподшипник HK 1816 — компактная опора качения с тонкостенным штампованным наружным кольцом и комплектом игл в стальном сепараторе, работающая непосредственно по поверхности вала (без внутреннего кольца). Габариты 18×24×16 мм: внутренний диаметр 18 мм, наружный 24 мм, ширина 16 мм. Купить подшипник HK 1816 18*24*16мм имеет смысл там, где требуется высокая радиальная грузоподъёмность при минимальной радиальной габаритной высоте. Кольцо и иглы выполнены из подшипниковой стали ШХ15 (аналог 100Cr6) с твёрдостью рабочих поверхностей 58–64 HRC. Конструкция соответствует DIN 618-1 / ISO 3245, российский аналог — ГОСТ 4060-78.

Сфера применения

Опоры серии HK востребованы в машиностроении и автокомпонентах: редукторах общего и специального назначения, коробках передач, раздаточных коробках, шестерённых и поршневых насосах, компрессорах, гидромоторах. Их ставят в узлы со стеснённым радиальным пространством, где классический шарикоподшипник по габаритам не проходит, а нагрузка преимущественно радиальная.

Применяются также в сельскохозяйственной технике, конвейерных и приводных механизмах, малой гидравлике, узлах строительной и коммунальной техники — в качестве опор промежуточных валов, сателлитов, рычагов, качающихся шайб и роликов.

Как применяется и монтируется

Опора устанавливается в корпус с натягом — наружное кольцо тонкостенное, его геометрия формируется после запрессовки в посадочное отверстие, поэтому жёсткость и круглость гнезда определяют ресурс изделия. Запрессовку выполняют через оправку, опирающуюся на торцевую поверхность наружного кольца (закрытый торец удобен для упора), без ударов по сепаратору и иглам. Вал, по которому работают иглы, должен быть закалён до твёрдости не менее 58 HRC, шлифован до шероховатости Ra ≤ 0,4 мкм; перед монтажом поверхности смазывают рабочей смазкой.

Ключевой нюанс: внутреннего кольца у HK 1816 нет — если вал не закалён и не шлифован до требуемых параметров, ресурс подшипника резко падает. В таких случаях применяют исполнение с отдельной втулкой IR.

Условия эксплуатации

Рабочий диапазон температур −20…+120 °C, тип нагрузки — радиальная. Допускается пластичная или жидкая смазка, подбираемая под скоростной режим и температуру узла. Уплотнений нет (исполнение открытое), поэтому в загрязнённой среде требуется внешняя защита — манжета, лабиринт или крышка. Осевые нагрузки и значительные перекосы валов конструкцией не воспринимаются.

Как выбрать

• Проверьте посадочные размеры: вал Ø18 мм, отверстие в корпусе Ø24 мм, длина гнезда не менее 16 мм.
• Убедитесь в соответствии вала требованиям по твёрдости и шероховатости — без этого работа по серии HK некорректна.
• Оцените направление и характер нагрузки: только радиальная, без осевой составляющей.
• При необходимости полнокомплектного узла подберите сопрягаемое внутреннее кольцо IR или замените на серию NK с собственным внутренним кольцом.

Поставка

Отгружаем игольчатые подшипники серии HK партиями юридическим лицам и ИП по всей России, доставка в ваш регион согласовывается под заказ. Единица измерения — шт. Оставьте заявку с указанием типоразмера и требуемого количества — менеджер подготовит коммерческое предложение и при необходимости поможет подобрать аналог или сопутствующие компоненты узла.
