УРТ серпімді муфталарға арналған жұлдызша 36*80*22 (63-У3) ГОСТ 14084-93

Шестилучевой упругий элемент из резиновой смеси на основе синтетического каучука предназначен для муфт с торообразной упругой оболочкой исполнения 63-У3 по ГОСТ 14084-93. Купить звёздочку УРТ для муфт упругих 36*80*22 (63-У3) ГОСТ 14084-93 необходимо при сборке и ремонте муфтовых соединений валов в приводах общепромышленного назначения. Обозначение типоразмера расшифровывается так: 63 — передаваемый крутящий момент муфты в Н·м, У3 — климатическое исполнение и категория размещения по ГОСТ 15150 (умеренный климат, эксплуатация в закрытых помещениях с естественной вентиляцией).

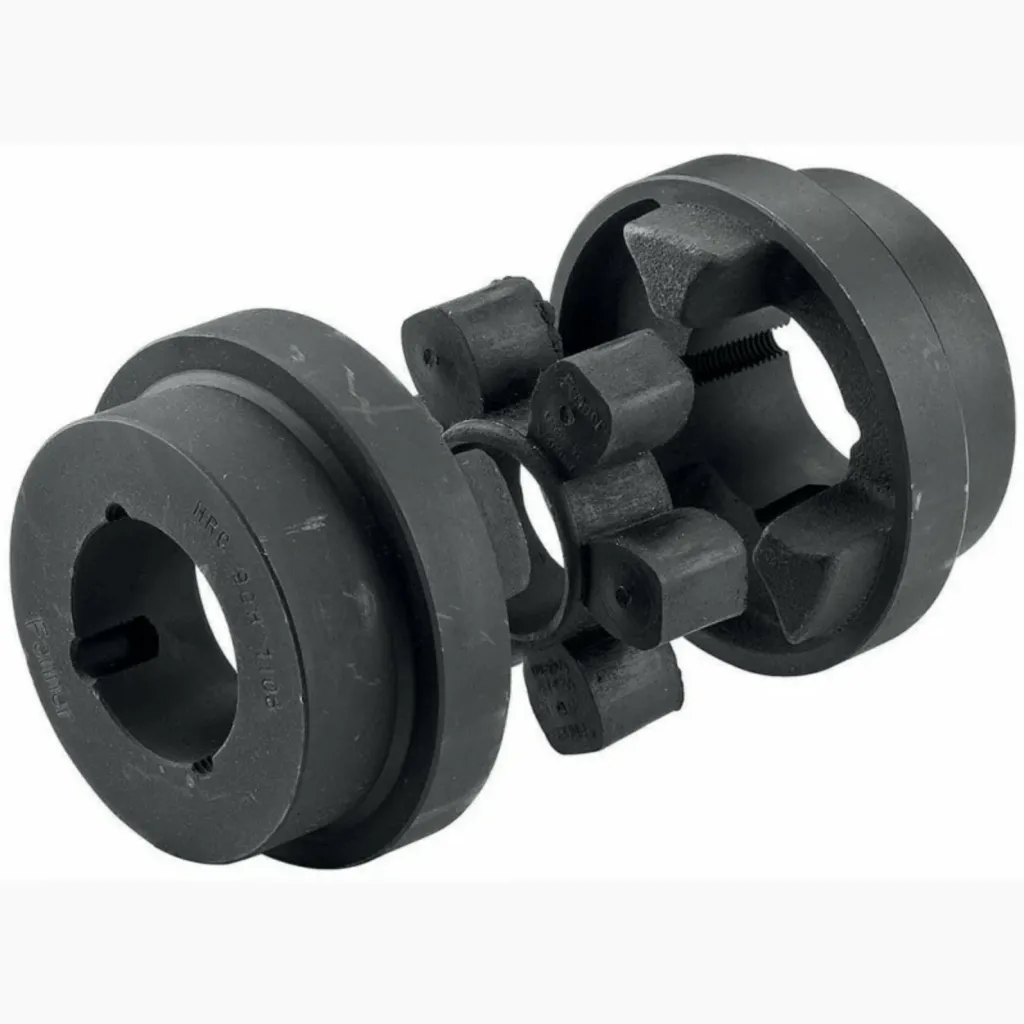

Конструктивно изделие представляет собой кольцо с шестью симметричными лучами-зубьями, которые при сборке входят в пазы полумуфт. Резина работает на сжатие между кулачками, обеспечивая упругую связь, компенсацию несоосности и демпфирование крутильных колебаний.

Сфера применения

Упругий элемент применяется в машиностроении, металлургии, нефтегазовом оборудовании, насосных и компрессорных установках, в системах вентиляции, в приводах конвейеров и редукторов. Типичные узлы — соединение электродвигателя с насосом, вентилятором, редуктором или иной приводимой машиной через кулачково-дисковую муфту с упругой звёздочкой.

Резиновая шестилучевая вставка востребована в энергетике и теплоснабжении, на объектах ЖКХ и водоканала, в химической и пищевой промышленности — везде, где требуется передача крутящего момента до 63 Н·м с одновременной компенсацией радиальных, осевых и угловых смещений соединяемых валов.

Как применяется и монтируется

Перед установкой проверяют посадочные размеры полумуфт и состояние кулачков. Звёздочка надевается на одну полумуфту так, чтобы лучи попали в пазы, затем сводят вторую полумуфту до полного захода зубьев. Соосность валов выверяется по требованиям ГОСТ 14084-93, после чего фиксируется привод. Замена выполняется без специнструмента — изношенный элемент снимают вручную после рассоединения полумуфт.

Резиновая звёздочка не предназначена для контакта с маслами, топливом и агрессивными средами — при наличии масляных протечек на муфте источник утечки необходимо устранить, иначе ресурс упругого элемента резко сократится.

Стойкость и условия эксплуатации

Рабочий диапазон температур — от −40 до +50 °C. Материал устойчив к воздействию воздуха и пыли, сохраняет упругость при знакопеременных нагрузках. Не рекомендуется использовать в среде нефтепродуктов, бензина, ароматических растворителей, концентрированных кислот и щелочей, а также при длительном воздействии озона и прямых солнечных лучей без защитного кожуха муфты.

Как выбрать

• Типоразмер муфты (в данном случае 63-У3) должен соответствовать передаваемому крутящему моменту и габаритам полумуфт.
• Геометрия: внутренний диаметр 36 мм, наружный 80 мм, высота 22 мм, число лучей 6 — параметры должны совпадать с посадкой в полумуфтах.
• Соответствие ГОСТ 14084-93 и климатическое исполнение под условия эксплуатации привода.
• Возможна поставка аналогичных упругих элементов других типоразмеров по чертежу или ТЗ заказчика.

Поставка

Реализация ведётся по всей России юридическим лицам и индивидуальным предпринимателям, поставка — партиями, без розницы. Единица измерения — шт. Доставка организуется в любой регион транспортными компаниями. Оставьте заявку с указанием количества и типоразмера — менеджер подготовит коммерческое предложение и поможет подобрать упругие элементы под парк ваших муфт.
