USIT R 2 сақинасы

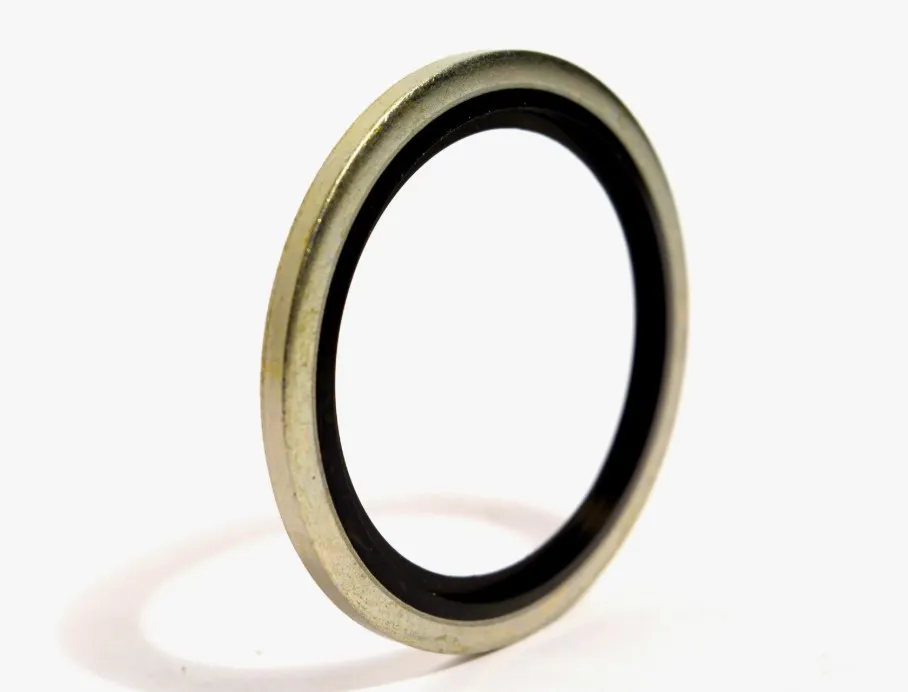

Самоцентрирующееся комбинированное уплотнение USIT R 2 представляет собой металлическую шайбу из оцинкованной стали с привулканизированным эластомерным кольцом из нитрильного каучука (NBR). Изделие предназначено для герметизации резьбовых соединений с присоединительной резьбой G 1/16″ под рабочее давление до 40 МПа в диапазоне температур от −30 до +100 °C. Купить кольцо USIT R 2 целесообразно при комплектации гидравлической и пневматической арматуры, штуцеров и пробок рукавов высокого давления.

Конструкция «металл + резина» обеспечивает работу уплотнителя в ограниченном объёме: при затяжке металлическая шайба упирается в торец сопрягаемой детали, а эластомерный профиль обжимается строго на заданную величину. Это исключает выдавливание резины наружу и одновременно компенсирует микронеровности на поверхностях соединения. Внутренний диаметр 6,0 мм, наружный 9,7 мм, толщина 1,0 мм — типоразмер согласован с метрической дюймовой резьбой G 1/16″.

Сфера применения

Кольца USIT серии R широко используются в гидравлических и пневматических системах мобильной и стационарной техники: на штуцерах, переходниках, заглушках и концевых арматурах рукавов высокого давления. В машиностроении и металлургии их применяют в гидростанциях прессов, гидроприводах станков и кузнечно-прессового оборудования. В нефтегазовой отрасли и спецтехнике уплотнения востребованы в топливной и масляной аппаратуре, на трубопроводах подачи дизельного топлива и смазочных материалов.

Изделие также применяется в системах смазки компрессоров, в гидроусилителях, на пробках сапунов и контрольных отверстиях редукторов. Резьба G 1/16″ характерна для манометров, датчиков давления и контрольно-измерительных линий, поэтому уплотнение часто закладывается в КИПиА гидравлических стендов.

Как применяется и монтируется

Уплотнение устанавливается под шестигранную головку штуцера или пробки на чистую обезжиренную опорную поверхность без забоин и заусенцев. Кольцо центрируется по резьбе автоматически за счёт точного внутреннего диаметра шайбы. Затяжку выполняют динамометрическим ключом с моментом, рекомендованным производителем соединения; перетяг недопустим — он приводит к деформации металлического кольца и потере герметичности. Повторный монтаж того же изделия не рекомендуется.

NBR-уплотнение совместимо с минеральными маслами, дизельным топливом, бензином, водой и воздухом, но не предназначено для работы со сложными эфирами, кетонами, тормозными жидкостями на гликолевой основе и перегретым паром.

Стойкость и условия эксплуатации

Бутадиен-нитрильный каучук с твёрдостью 80–85 единиц по Шору А обеспечивает стабильную работу в контакте с нефтепродуктами, гидравлическими жидкостями на минеральной основе, водой и сжатым воздухом. Оцинкованное покрытие шайбы защищает металлическую часть от коррозии в условиях производственной атмосферы. При работе с агрессивными химическими средами, концентрированными кислотами и щелочами, а также при температурах выше +100 °C необходимо подбирать уплотнения с другим эластомером (FKM, EPDM).

Как выбрать

• Сопоставьте присоединительную резьбу штуцера с типоразмером кольца — для G 1/16″ применяется серия R 2.
• Проверьте совместимость NBR с рабочей средой и температурным диапазоном узла.
• Уточните требуемое рабочее давление: серия рассчитана на гидравлику до 40 МПа.
• При комплектации партий РВД и арматуры заказывайте уплотнения с запасом — изделие одноразовое.

Поставка

Отгружаем уплотнения USIT по всей России юридическим лицам и индивидуальным предпринимателям партиями под производственные и ремонтные нужды. Единица измерения — шт. Доставка организуется в любой регион транспортными компаниями. Оставьте заявку с указанием типоразмера и количества — менеджер подготовит коммерческое предложение и поможет подобрать сопутствующие позиции по чертежу или техническому заданию.
