Мойынтірек 941/20 (HK 202614) 20*26*14мм сепараторлы

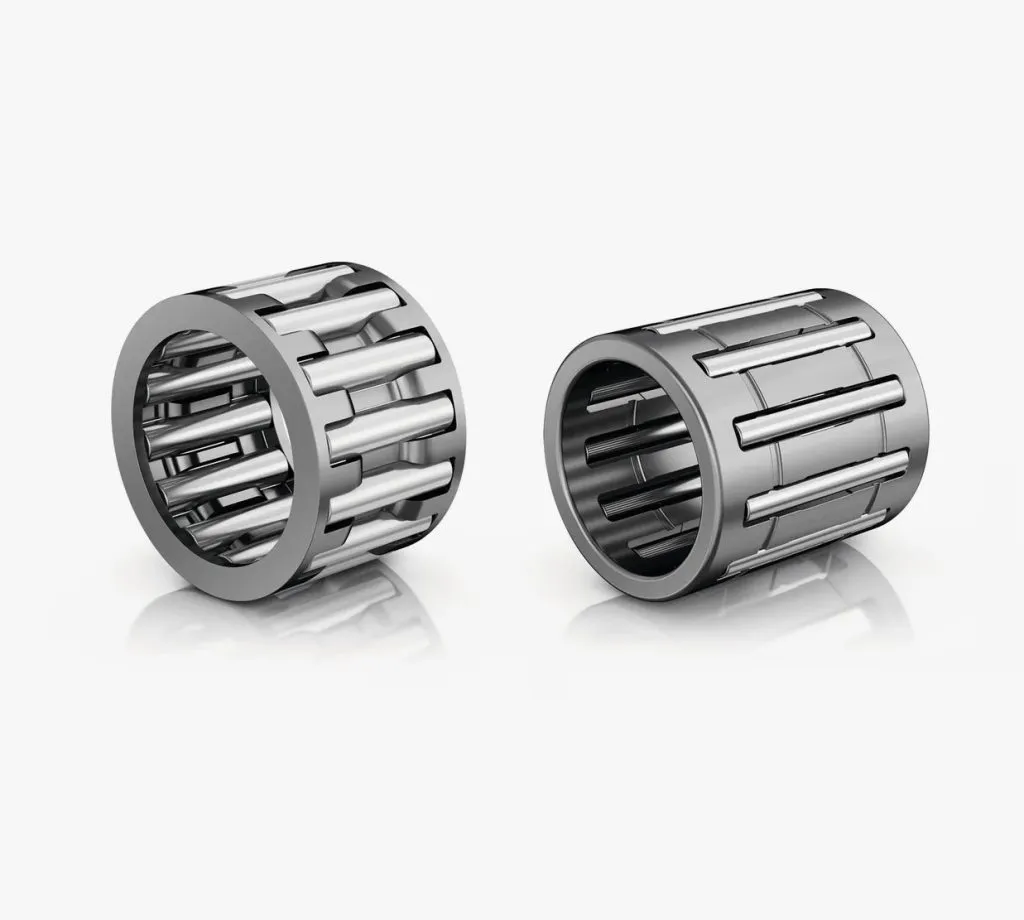

Игольчатый подшипник 941/20 (HK 202614) с размерами 20×26×14 мм — радиальная опора качения со штампованным чашечным наружным кольцом и стальным сепаратором, удерживающим иглы. Конструкция выполнена без внутреннего кольца: дорожкой качения служит непосредственно вал, что позволяет максимально уменьшить радиальный габарит узла. Купить подшипник 941/20 (HK 202614) 20*26*14мм с сепаратором имеет смысл там, где требуется компактная и высоконагруженная опора по ГОСТ 4060-78 / DIN 618. В обозначении HK 202614 буквы HK указывают на серию с штампованным наружным кольцом и одним закрытым (глухим) торцом, а цифры — на внутренний диаметр, наружный диаметр и ширину в миллиметрах.

Сфера применения

Опоры данного типоразмера широко используются в общем и сельскохозяйственном машиностроении, в автомобильной и тракторной технике, в электроинструменте и приводной технике. Типичные узлы — коробки передач, карданные валы, шестерённые и поршневые насосы, компрессоры, рулевые механизмы, ролики цепных передач и натяжителей, малые редукторы.

Изделие востребовано там, где наружный диаметр посадочного отверстия ограничен, а нагрузка остаётся преимущественно радиальной. Закрытый с одного торца корпус упрощает компоновку: он одновременно работает как опора и как защита внутреннего пространства узла от попадания крупных частиц со стороны глухого торца.

Как применяется и монтируется

Запрессовка ведётся по наружному кольцу с использованием оправки, опирающейся на торец чашечного корпуса, — давление на ролики или сепаратор недопустимо. Посадка наружного кольца в корпус выполняется по полю N6 или M7, диаметр вала под дорожку качения — по h6 или j5. Поскольку вал является внутренним кольцом, его рабочая поверхность должна быть закалена до 58–64 HRC и отшлифована до шероховатости Ra не более 0,2 мкм. Перед сборкой иглы и дорожка обильно смазываются — это исключает сухой пуск.

Игольчатые подшипники серии HK рассчитаны на радиальную нагрузку и работу в диапазоне −20…+120 °C; для осевой фиксации вала или работы в агрессивных средах требуется применять иные типы опор.

Стойкость и условия эксплуатации

Кольца и иглы изготавливаются из подшипниковой стали ШХ15 (аналог 100Cr6), сепаратор — стальной. Материал устойчиво работает в средах нефтяных и синтетических смазочных масел, в пластичных смазках на литиевой и кальциевой основе. Прямой контакт с водой, паром, кислотами и щелочами не допускается — это приводит к коррозии дорожек качения и роликов. Для длительной эксплуатации обязательна защита узла уплотнениями со стороны открытого торца, так как сам подшипник поставляется без встроенных уплотнений.

Как выбрать

• Проверьте посадочные размеры: внутренний 20 мм, наружный 26 мм, ширина 14 мм — отклонения недопустимы.
• Убедитесь, что вал закалён и отшлифован под требования к дорожке качения.
• Уточните характер нагрузки — серия HK предназначена только для радиальной.
• Согласуйте тип смазки и наличие наружных уплотнений в узле.

Поставка

Работаем с юридическими лицами и индивидуальными предпринимателями по всей России, отгружаем партиями под производственные и ремонтные нужды, доставляем в ваш регион удобным транспортом. Единица измерения — шт. Оставьте заявку с указанием требуемого количества — менеджер подготовит коммерческое предложение и поможет подобрать аналог или сопутствующие изделия по чертежу либо техническому заданию.
