УРТ жоғары қысымды жеңі 10 мм 18 МПа DIN 1SN SVAROG

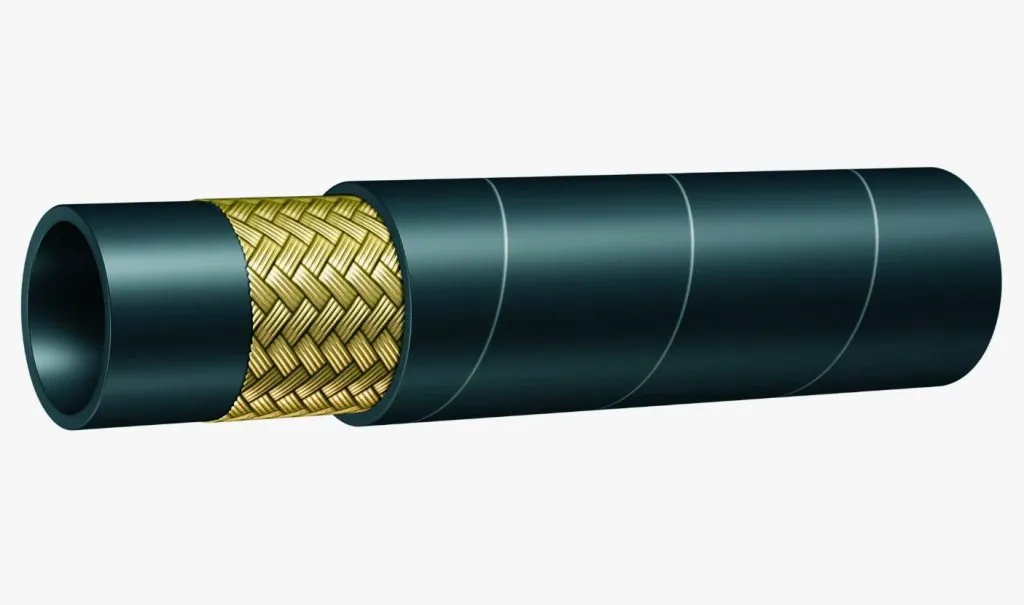

Гибкий гидравлический рукав высокого давления с внутренним диаметром 10 мм и одной оплёткой из стальной проволоки, изготовленный по стандарту DIN EN 853 1SN. Купить рукав УРТ высокого давления 10 мм 18 МПа DIN 1SN SVAROG целесообразно для комплектации и ремонта гидросистем, где требуется передача рабочей жидкости под давлением до 18 МПа. Обозначение «1SN» расшифровывается как одна (Single) оплётка стальной проволоки в исполнении с тонким наружным резиновым слоем (Narrow), а DIN EN 853 — европейский стандарт на конструкцию и испытания РВД.

Сфера применения

Рукав применяется в гидравлических системах строительной, дорожной и сельскохозяйственной техники: экскаваторов, погрузчиков, тракторов, бульдозеров, кранов-манипуляторов. В машиностроении и металлургии его прокладывают в гидроприводах прессов, металлорежущих станков, литейного оборудования, а также в гидростанциях и испытательных стендах.

Изделие подходит для подачи минеральных масел, дизельного топлива, гидравлических жидкостей, воды и сжатого воздуха к исполнительным механизмам — гидроцилиндрам, гидромоторам, распределителям, насосам. Благодаря наружному диаметру 17,8 мм рукав легко монтируется в трассах с ограниченным пространством при условии соблюдения минимального радиуса изгиба 130 мм.

Как применяется и монтируется

Рукав поставляется длинномером в бухтах и режется на отрезки требуемой длины под опрессовку фитингов соответствующего типоразмера для серии 1SN. При монтаже важно избегать скручивания вокруг продольной оси, перегибов меньше допустимого радиуса и контакта с острыми кромками. Подключение выполняется через концевую арматуру (ниппель + муфта), опрессованную на специализированном станке; затяжка резьбовых соединений производится тарированным ключом без перетяга накидной гайки.

Конструкция с внутренним слоем из NBR ориентирована на минеральные масла, топливо и гидрожидкости на углеводородной основе; для агрессивных химических сред, перегретого пара и пищевых продуктов данный РВД не предназначен.

Стойкость и условия эксплуатации

Внутренняя камера из маслостойкой нитрильной резины (NBR) устойчива к минеральным маслам, дизельному топливу и большинству гидравлических жидкостей. Наружный слой из хлоропреновой резины (CR) сохраняет эластичность при воздействии озона, ультрафиолета, атмосферных осадков и абразивного истирания. Диапазон рабочих температур составляет от −40 до +100 °C, что позволяет эксплуатировать рукав в открытых уличных условиях круглогодично. Для горячей воды и пара, концентрированных кислот и щелочей материал не рекомендуется.

Как выбрать

• Сопоставьте рабочее давление в системе с допустимым значением 18 МПа и четырёхкратным запасом по разрывному давлению 72 МПа.
• Проверьте совместимость рабочей среды с внутренним слоем NBR и температурный режим эксплуатации.
• Подберите концевую арматуру под серию EN 853 1SN с внутренним диаметром 10 мм (DN10).
• Учтите минимальный радиус изгиба 130 мм при проектировании трассы и расчёте длины с фитингами.

Поставка

Отпуск ведётся по всей России юрлицам и ИП партиями (не розница), единица измерения — метр, форма поставки — бухта. Возможна обвязка фитингами по чертежу заказчика. Оставьте заявку с указанием требуемого метража и типа концевой арматуры — менеджер подготовит коммерческое предложение и поможет подобрать комплектацию РВД под вашу гидросистему.
