Шевронды манжета М 50*60 ГОСТ 22704-77

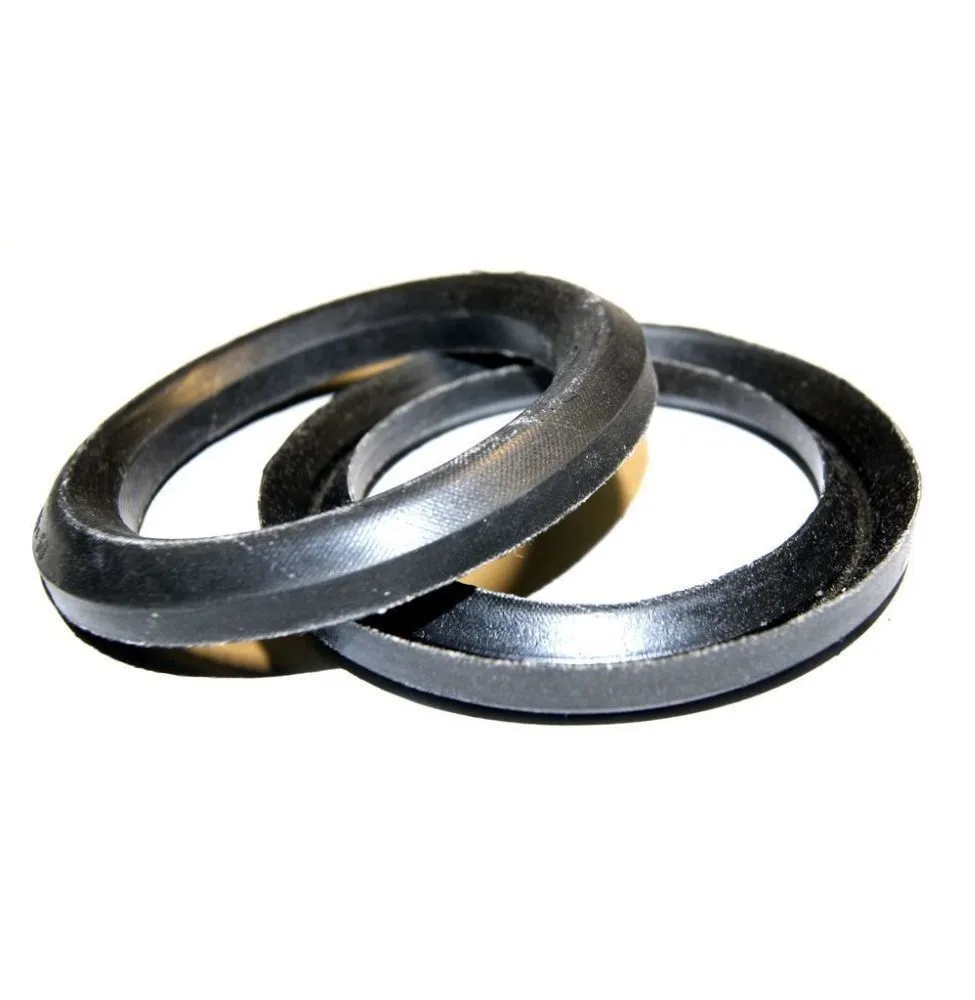

Манжета шевронная М 50*60 ГОСТ 22704-77 — резинотканевое уплотнение V-образного профиля среднего типа (М), предназначенное для герметизации возвратно-поступательных соединений: штоков и плунжеров гидравлических и пневматических цилиндров. Купить манжету шевронную М 50*60 ГОСТ 22704-77 можно комплектом, в состав которого входят нажимное кольцо, шевронные манжеты в количестве 3 штук и опорное кольцо. Изделие изготовлено из резины с тканевым каркасом (бязь, миткаль), что обеспечивает работоспособность под высоким давлением. Внутренний диаметр уплотнения — 50 мм, наружный — 60 мм. Бренд — УРТ.

Сфера применения

Шевронные уплотнения этого типоразмера востребованы в машиностроении, металлургии, нефтегазовой отрасли, энергетике и строительной технике. Их устанавливают в гидропрессы, гидродомкраты, прессовое оборудование, гидроприводы экскаваторов, кранов, прокатных станов и станочного парка. Профиль V-образной формы под действием давления рабочей среды самоуплотняется, обеспечивая герметичность подвижного соединения шток–крышка цилиндра.

Изделие применимо в гидросистемах, работающих на минеральных маслах, водных эмульсиях, воде и сжатом воздухе, при рабочем давлении до 50 МПа и скорости скольжения до 0,5 м/с. Это позволяет использовать комплект в тяжёлонагруженных узлах прессового и подъёмного оборудования.

Как применяется и монтируется

Комплект собирают в канавке цилиндра в строгой последовательности: на дно укладывают опорное кольцо, затем шевронные манжеты «вершинами» в сторону уплотняемой среды, сверху устанавливают нажимное кольцо. Перед монтажом посадочные поверхности и шток очищают, смазывают рабочей жидкостью, проверяют отсутствие задиров и заусенцев. Затяжку нажимного фланца выполняют равномерно, обеспечивая контактное давление без выдавливания резины в зазор. Количество манжет в наборе при необходимости подбирают по фактическому давлению и состоянию сопрягаемых поверхностей.

Шевронные манжеты среднего профиля рассчитаны на температуру рабочей среды от −30 до +100 °C; для агрессивных химических сред, перегретого пара и высокоскоростных приводов их применять не следует.

Стойкость и условия эксплуатации

Резинотканевая композиция твёрдостью 75–90 единиц Шор А устойчива к минеральным маслам, водомасляным эмульсиям, технической воде и воздуху. Тканевый каркас из бязи или миткаля принимает на себя растягивающие нагрузки и предотвращает экструзию резины в монтажный зазор при высоком давлении. К топливам, растворителям, концентрированным кислотам и щелочам, а также к рабочим средам с температурой выше +100 °C изделие не предназначено.

Как выбрать

• Сверьте посадочные размеры: внутренний диаметр 50 мм и наружный 60 мм должны соответствовать диаметру штока и расточке сальниковой камеры.
• Проверьте соответствие типа профиля (М — средний) условиям работы по ГОСТ 22704-77.
• Оцените рабочую среду и температуру: для масел, воды, эмульсий и воздуха в диапазоне до +100 °C набор подходит.
• Уточните необходимое количество манжет в наборе исходя из реального давления в гидросистеме.

Поставка

Реализация ведётся по всей России юридическим лицам и индивидуальным предпринимателям, партиями под производственные и ремонтные нужды. Единица измерения — шт. Доставка организуется в любой регион удобным транспортом. Оставьте заявку с указанием типоразмера и требуемого количества — менеджер подготовит коммерческое предложение и поможет подобрать комплектацию под параметры вашего оборудования.
