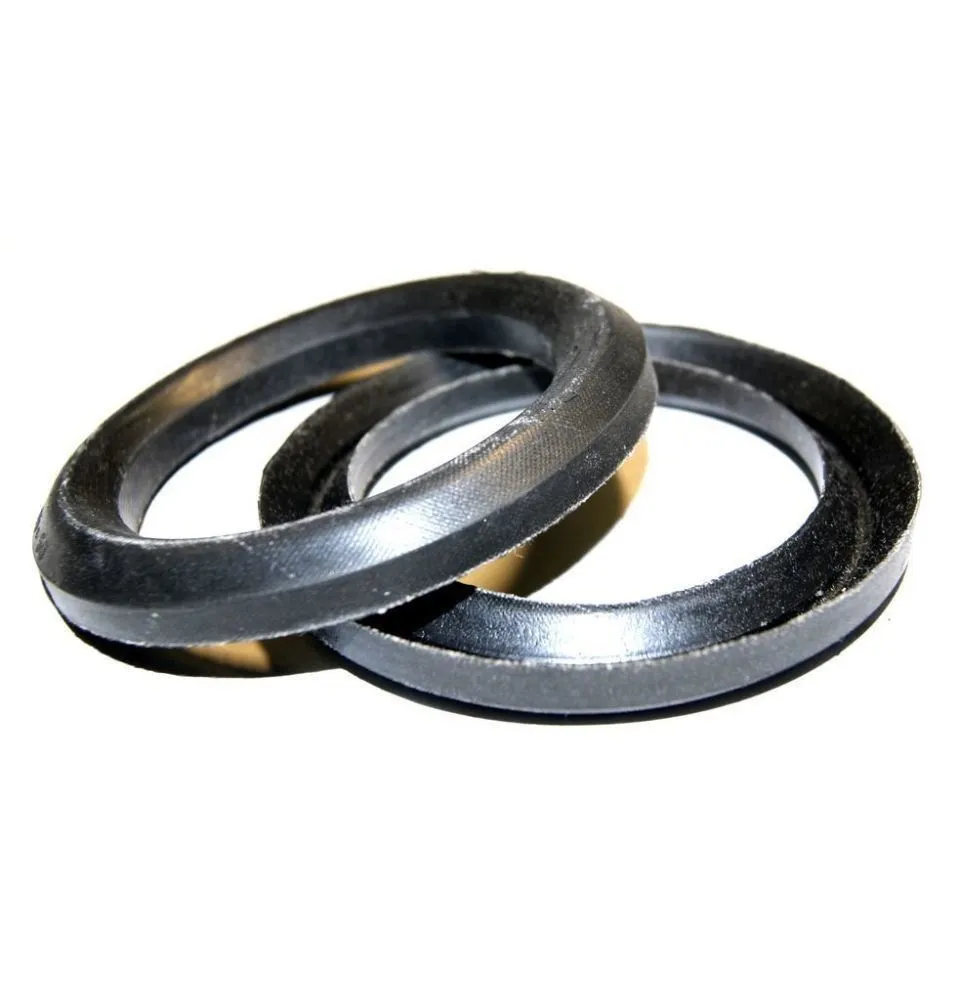

Манжета шевронная М 22*32 ГОСТ 22704-77

Манжета шевронная М 22*32 ГОСTУ 22704-77 — резинотканевое уплотнение V-образного профиля для подвижных соединений гидравлического оборудования. Купить манжету шевронную М 22*32 ГОСТ 22704-77 инженеры и снабженцы могут под комплектацию гидроцилиндров, прессов и приводов станков. Обозначение «М» в маркировке указывает на исполнение для подвижных соединений (штоков и плунжеров возвратно-поступательного действия), цифры 22 и 32 — внутренний и наружный диаметр в миллиметрах. Корпус изделия выполнен из резинотканевого материала на основе НБР с армированием прорезиненной хлопчатобумажной тканью, что обеспечивает работоспособность при контакте с маслами и эмульсиями.

Сфера применения

Шевронные уплотнения данного типоразмера востребованы в машиностроении, металлургии, нефтегазовом и горнодобывающем оборудовании, а также в гидроприводах строительной и дорожной техники. Изделие устанавливается в сальниковые камеры гидроцилиндров двустороннего и одностороннего действия, в плунжерные насосы, гидропрессы, узлы подачи и зажима станков.

Применение V-образного профиля позволяет работать при значительных нагрузках на шток: давление среды само поджимает кромки манжет к рабочей поверхности, что повышает надёжность герметизации по сравнению с одиночными уплотнениями круглого сечения.

Как применяется и монтируется

Уплотнение поставляется набором: нажимное кольцо, пакет рабочих манжет (количество подбирается по давлению — от двух до пяти штук) и опорное кольцо. Комплект последовательно укладывается в сальниковую камеру по штоку, после чего поджимается крышкой через нажимное кольцо. Кромки манжет должны быть обращены в сторону уплотняемой среды. Перед монтажом рабочие поверхности и канавки очищают, шток и кромки манжет смазывают рабочей жидкостью, не допуская подрезов и заломов при заводке через фаски.

Шевронный комплект на основе НБР рассчитан на работу с минеральными маслами, водой и эмульсиями; для агрессивных химических сред, перегретого пара и температур за пределами диапазона -30…+90 °C это исполнение не подходит.

Стойкость и условия эксплуатации

Резинотканевая основа на бутадиен-нитрильном каучуке устойчива к нефтяным маслам, гидравлическим жидкостям на минеральной основе, водомасляным эмульсиям и технической воде. Армирование тканью обеспечивает сопротивление выдавливанию в зазор при высоких давлениях и циклических нагрузках. Изделие не предназначено для работы с концентрированными кислотами, щелочами, ароматическими и хлорированными растворителями, а также с горячим паром.

Как выбрать

• Сверяйте посадочные размеры — внутренний 22 мм и наружный 32 мм должны соответствовать диаметру штока и расточке сальниковой камеры.
• Подбирайте количество рабочих манжет в пакете исходя из давления в гидросистеме.
• Убедитесь, что рабочая среда и температурный режим совместимы с НБР.
• При нестандартных размерах закажите изготовление по чертежу или техническому заданию.

Поставка

Отгружаем шевронные уплотнения юридическим лицам и ИП по всей России партиями под производственные и ремонтные нужды; розничная продажа не ведётся. Единица измерения — штука, комплектация согласуется по спецификации заказчика. Оставьте заявку с указанием типоразмера и требуемого количества — менеджер подготовит коммерческое предложение и поможет подобрать аналог или комплект под параметры вашей гидросистемы.
