Серпімді муфталарға арналған УРТ жұлдызшасы 67*160*30 (400-У3) ГОСТ 14084-93

Резиновый упругий элемент шестилучевой формы предназначен для сборки кулачково-дисковых муфт типоразмера 400-У3, передающих крутящий момент до 400 Н·м. Изготавливается по ГОСТ 14084-93 с геометрией 67×160×30 мм: 67 мм — внутренний диаметр посадочной части, 160 мм — наружный диаметр, 30 мм — высота. Купить звёздочку УРТ для муфт упругих 67*160*30 (400-У3) ГОСТ 14084-93 целесообразно при ремонте и плановом обслуживании приводов, где требуется штатный упругий компенсатор. Обозначение «У3» по ГОСТ 15150 указывает на климатическое исполнение для умеренного климата с эксплуатацией под навесом или в помещениях без отопления.

Сфера применения

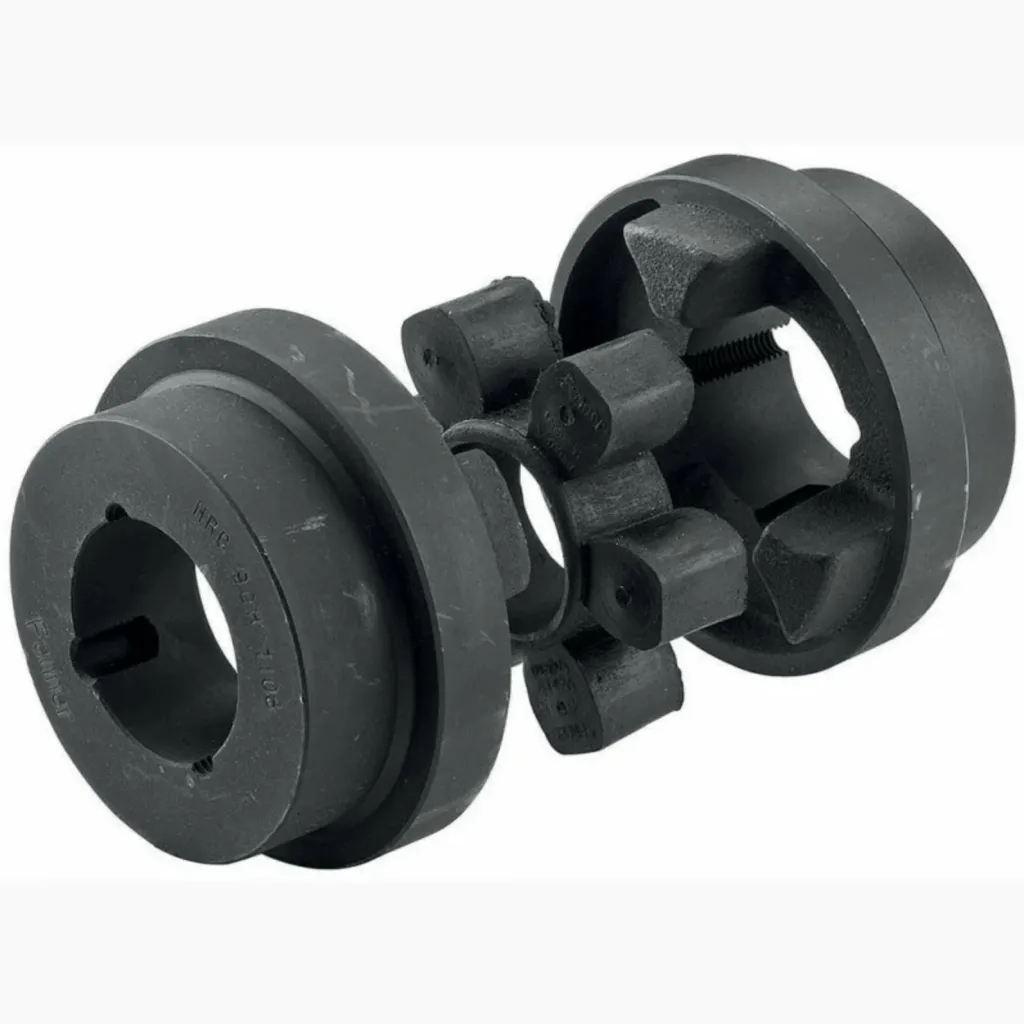

Изделие используется в машиностроении, энергетике, нефтегазовой отрасли, металлургии, химической промышленности, ЖКХ и водоканалах — везде, где валы электродвигателей соединяются с насосами, компрессорами, редукторами, вентиляторами и другим вращающимся оборудованием через упругие муфты. Звёздочка устанавливается между двумя стальными полумуфтами с кулачками и работает как демпфирующий и компенсирующий элемент.

Применение резинового упругого вкладыша позволяет компенсировать радиальные, угловые и осевые смещения валов, возникающие из-за погрешностей центровки, теплового расширения и износа опор, а также гасить крутильные колебания и смягчать пусковые удары при разгоне приводов.

Как применяется и монтируется

Перед установкой проверяют состояние посадочных мест полумуфт, чистоту кулачков и совпадение осей валов в пределах допуска производителя оборудования. Упругий элемент заводится между кулачками так, чтобы шесть лучей равномерно вошли в пазы обеих полумуфт без перекосов и зажимов. Полумуфты сближают до нормативного зазора, после чего проверяют центровку щупом и индикатором. Применение смазки или растворителей при монтаже резинового изделия не допускается.

Звёздочка рассчитана на работу в воздушной среде и при кратковременном контакте с минеральными маслами при температуре от −40 до +50 °C; для агрессивных сред, высоких температур и постоянного погружения в нефтепродукты данное исполнение не подходит.

Стойкость и условия эксплуатации

Резина с твёрдостью 65–75 единиц по Шору А, пределом прочности при растяжении не менее 9,8 МПа и относительным удлинением при разрыве не менее 200 % обеспечивает упругую работу при многократных деформациях. Материал устойчив к атмосферным воздействиям и кратковременному воздействию масла, не предназначен для контакта с топливом, ароматическими углеводородами, концентрированными кислотами и щелочами, а также для эксплуатации при отрицательных температурах ниже −40 °C и нагреве свыше +50 °C.

Как выбрать

• Сверьте типоразмер муфты (400-У3) и передаваемый крутящий момент с паспортом привода.
• Проверьте геометрию: внутренний диаметр 67 мм, наружный 160 мм, высоту 30 мм и число лучей — 6.
• Убедитесь, что климатическое исполнение У3 соответствует условиям эксплуатации оборудования.
• Уточните соответствие ГОСТ 14084-93 и при необходимости запросите изготовление по чертежу заказчика.

Поставка

Поставка организуется юридическим лицам и индивидуальным предпринимателям по всей России партиями под нужды ремонтных служб и комплектации оборудования; розничная продажа не ведётся. Единица измерения — шт. Оставьте заявку с указанием количества и реквизитов — менеджер подготовит коммерческое предложение и поможет подобрать упругие элементы для других типоразмеров муфт.
