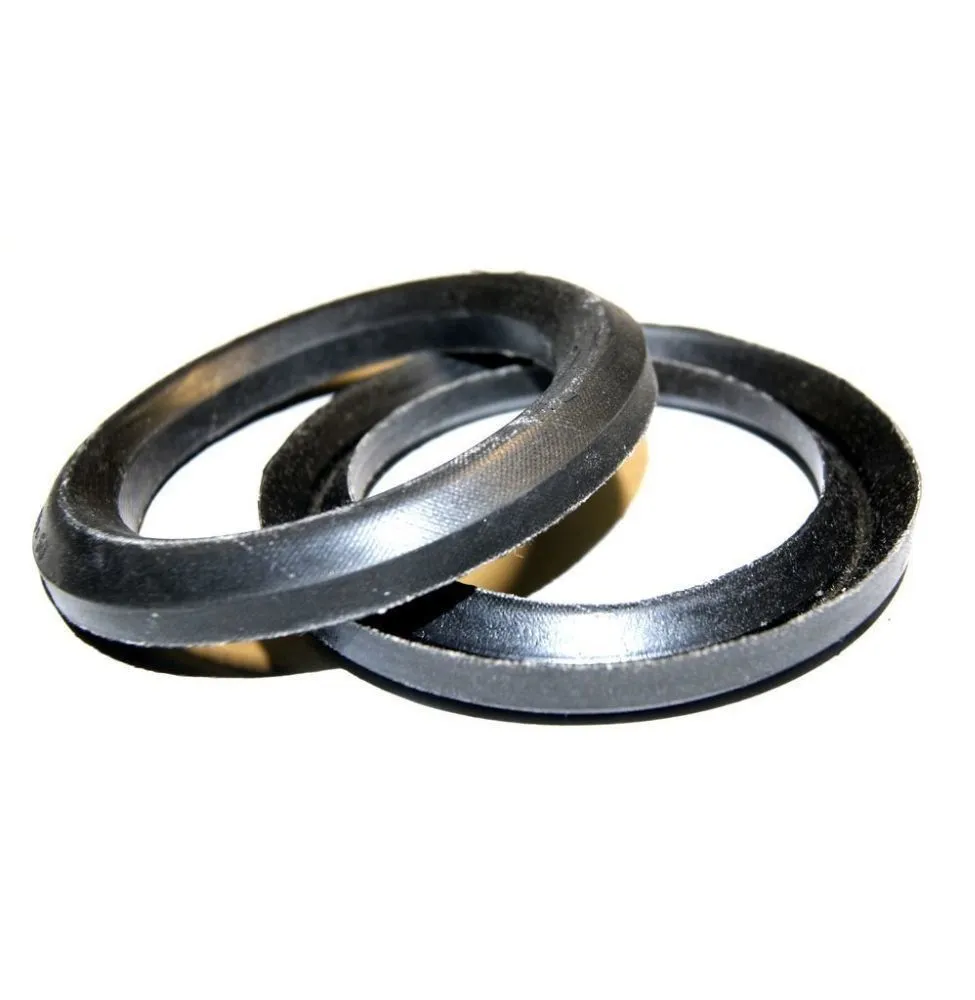

Шевронды манжета М 125*153 ГОСТ 22704-77

Резинотканевый комплект уплотнений V-образного профиля для возвратно-поступательных гидравлических и пневматических узлов. Купить Манжета шевронная М 125*153 ГОСТ 22704-77 целесообразно при сборке и ремонте гидроцилиндров, прессов и домкратов, где требуется надёжное герметичное уплотнение штоков и плунжеров под высоким давлением. Маркировка «М» указывает на принадлежность к средней группе по габаритам сечения, цифры 125 и 153 — внутренний и наружный диаметры комплекта в миллиметрах, а сам стандарт ГОСТ 22704-77 регламентирует конструкцию, размеры и условия применения данного типа уплотнений.

Комплект собирается из нажимного кольца, набора шевронных манжет (от 3 до 6 шт. в зависимости от рабочего давления) и опорного кольца. Манжеты выполнены из резины с прослойками хлопчатобумажной ткани, что обеспечивает прочность профиля при высоких удельных нагрузках, а резиновая часть формирует уплотняющие кромки по штоку и корпусу.

Сфера применения

Шевронные уплотнения этого типоразмера востребованы в машиностроении, металлургии, тяжёлом прессовом и подъёмно-транспортном оборудовании, а также в нефтегазовой отрасли и строительной технике. Их устанавливают в гидроцилиндры прессов, гидродомкраты, штоковые узлы металлургических агрегатов, исполнительные механизмы экскаваторов и кранов, испытательные стенды.

Изделие рассчитано на работу со штоками и плунжерами диаметром 125 мм при посадочной расточке корпуса под уплотнение 153 мм. Рабочие среды — минеральные масла, вода и водные эмульсии, что покрывает большинство гидросистем общепромышленного назначения.

Как применяется и монтируется

Комплект устанавливается в канавку корпуса в строгой последовательности: первым укладывается опорное кольцо с плоской стороной к дну камеры, затем последовательно набираются шевронные манжеты вершиной профиля в сторону уплотняемого давления, и завершает сборку нажимное кольцо. Количество манжет подбирают исходя из фактического рабочего давления. Поджатие пакета регулируется так, чтобы исключить как утечку, так и чрезмерное трение по штоку; перед монтажом поверхности и кромки смазывают рабочей жидкостью, фаски на штоке и расточке должны исключать подрез резиновых кромок.

Шевронные манжеты по ГОСТ 22704-77 предназначены для возвратно-поступательного движения с умеренной скоростью скольжения (не более 0,5 м/с) и не применяются на вращающихся валах и при работе с агрессивными химическими средами.

Стойкость и условия эксплуатации

Резинотканевая конструкция устойчива к минеральным маслам, технической воде и водомасляным эмульсиям в диапазоне температур от -30 °C до +100 °C, держит давление до 50 МПа при правильно подобранном числе манжет в пакете. Уплотнения не предназначены для работы в кислотах, щелочах, органических растворителях и топливах, а также при температурах за пределами указанного диапазона — в таких средах ресурс хлопчатобумажного каркаса и резины резко снижается.

Как выбрать

• Сверьте посадочные размеры: внутренний диаметр 125 мм по штоку и наружный 153 мм по расточке корпуса.
• Определите количество манжет в пакете исходя из рабочего давления гидросистемы.
• Убедитесь, что рабочая среда и температура соответствуют возможностям резинотканевого материала.
• Проверьте соответствие комплекта ГОСТ 22704-77 и при необходимости запросите изготовление по чертежу заказчика.

Поставка

Поставляем шевронные уплотнения УРТ юридическим лицам и ИП по всей России партиями под производственные и ремонтные нужды, без розничной продажи. Единица измерения — шт, комплектация согласовывается под рабочее давление вашей гидросистемы. Оставьте заявку — менеджер подготовит коммерческое предложение и поможет с подбором типоразмера и числа манжет в пакете.
