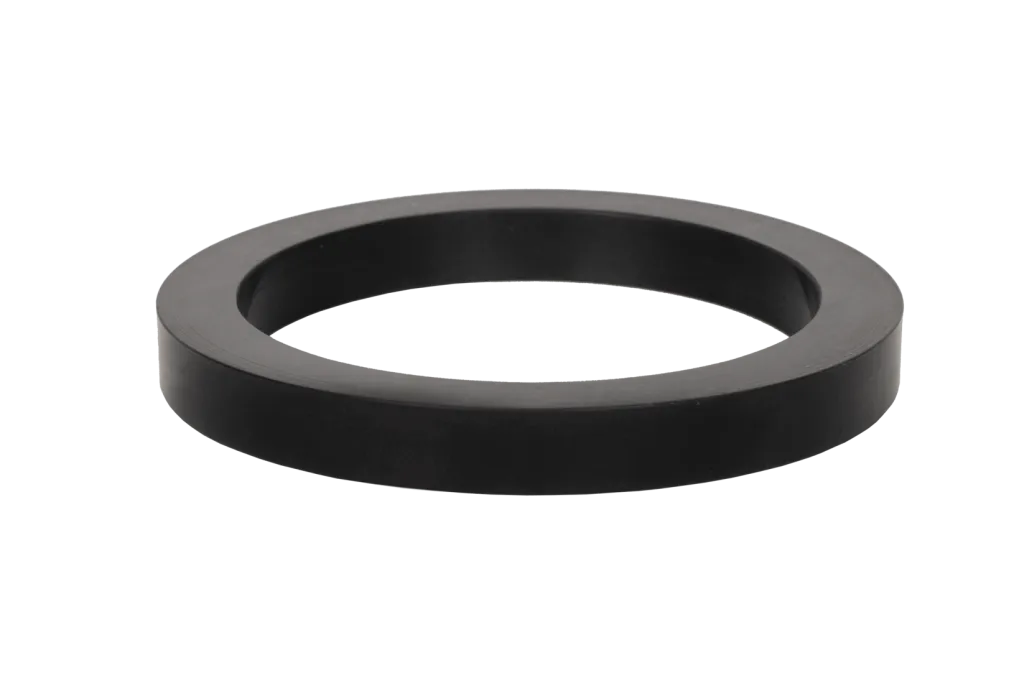

Кольцо УРТ прямоугольного сечения 138*150*6 мм

Графитовое уплотнительное кольцо прямоугольного сечения с размерами 138×150×6 мм изготавливается из терморасширенного графита (ТРГ) высокой чистоты по ГОСТ 15180-86 и предназначено для герметизации фланцевых соединений. Купить Кольцо УРТ прямоугольного сечения 138*150*6 мм имеет смысл там, где требуется надёжное уплотнение под высокое давление и в широком диапазоне температур — от криогенных значений до сотен градусов в окислительной среде и значительно выше в инертной. Внутренний диаметр изделия — 138 мм, наружный — 150 мм, осевая толщина — 6 мм.

Сфера применения

Кольца из ТРГ востребованы в энергетике и теплоснабжении (паровые турбины, котельное оборудование, трубопроводы перегретого пара), в нефтехимии и нефтепереработке (колонное оборудование, теплообменники, реакторные узлы), а также в химической промышленности при работе с агрессивными средами. Уплотнения этого типоразмера применяются во фланцевых разъёмах трубопроводной арматуры — задвижек, кранов, клапанов, в насосах и компрессорах, в коллекторах теплообменников.

В теплотехнике и ЖКХ графитовые кольца используются как замена устаревшим паронитовым прокладкам там, где требуется работа при пульсирующих температурах и многократных распусках фланца без потери герметичности.

Как применяется и монтируется

Перед установкой проверяют чистоту и плоскостность уплотнительных поверхностей фланцев — на них не должно быть забоин, окалины и радиальных рисок. Графитовое уплотнение укладывают в соединение без перекосов, затяжку шпилек выполняют крестообразно в несколько проходов с равномерным наращиванием момента до расчётного значения. Материал пластичен и хорошо компенсирует мелкие неровности; повторное использование после распуска фланца, как правило, не предусматривается.

ТРГ устойчив практически ко всем технологическим средам, кроме сильных окислителей — концентрированных азотной и хромовой кислот, олеума, расплавов щелочных металлов. Для таких сред необходимо подбирать иной материал уплотнения.

Стойкость и условия эксплуатации

Терморасширенный графит сохраняет упругость и герметизирующие свойства при контакте с водой, насыщенным и перегретым паром, маслами, бензином и нефтепродуктами, большинством кислот и щелочей, а также с инертными газами. Материал негорюч, не стареет, не теряет эластичность со временем и не выделяет токсичных продуктов при нагреве. В окислительных средах допускается длительная работа при высоких положительных температурах, в инертной и восстановительной атмосфере диапазон применения существенно шире. Рабочее давление — до 25 МПа.

Как выбрать

• Сверьте посадочные размеры: внутренний и наружный диаметры фланца, ширину канавки и осевую толщину под уплотнение.
• Оцените рабочую среду и температуру — для сильных окислителей ТРГ не подходит.
• Уточните требования к стандарту: данное изделие соответствует ГОСТ 15180-86.
• При нестандартных фланцах возможно изготовление колец по чертежу или техническому заданию заказчика.

Поставка

Отгружаем графитовые кольца партиями юридическим лицам и индивидуальным предпринимателям с доставкой по всей России. Единица поставки — шт. Оставьте заявку с указанием типоразмера и требуемого количества — менеджер подготовит коммерческое предложение и при необходимости поможет подобрать аналог или согласовать изготовление под нестандартный фланец.
