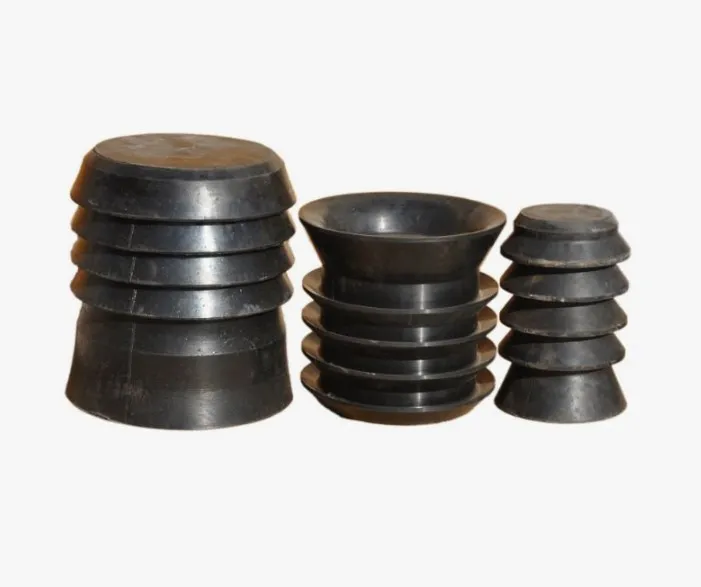

ЦПН-456-146 Цементировочная пробка нижняя тип 456 для ОК 146,10 мм

Цементировочная пробка нижняя ЦПН-456-146 — разделительный элемент для процесса крепления нефтяных и газовых скважин обсадными колоннами диаметром 146 мм при толщине стенки 10 мм. Купить ЦПН-456-146 (тип 456) можно для технологических операций по разобщению бурового и тампонажного растворов в стволе скважины. Корпус изделия изготовлен из алюминиевого сплава и выполнен разбуриваемым, уплотнение обеспечивают резиновые манжеты, а внутри предусмотрена разрушаемая диафрагма для пропуска цементного раствора. В обозначении «ЦПН» — пробка цементировочная нижняя, «456» — конструктивный тип, «146» — условный диаметр обсадной колонны в миллиметрах.

Сфера применения

Изделие используется в нефтегазовой отрасли при цементировании эксплуатационных, технических и промежуточных обсадных колонн условным диаметром 146 мм. Нижняя (продавочная) пробка устанавливается в цементировочной головке и первой вводится в колонну перед закачкой тампонажного раствора. Её задача — отделить цементный раствор от ранее находившегося в колонне бурового раствора, очистить внутреннюю поверхность труб от глинистой корки и обеспечить разделение жидкостей с разными реологическими свойствами на всём пути движения по стволу скважины.

Как применяется и монтируется

Пробку заряжают в цементировочную головку до начала продавки. После закачки расчётного объёма тампонажного раствора она движется по колонне под давлением, снимая со стенок остатки бурового раствора. При посадке на упорное кольцо «стоп» давление в колонне растёт, разрушается диафрагма корпуса, и цементный раствор проходит ниже, а сама пробка остаётся на упоре. По завершении ОЗЦ алюминиевый корпус и резиновые манжеты разбуриваются стандартным породоразрушающим инструментом без осложнений для дальнейших работ.

Подбирайте пробку строго под фактический внутренний диаметр обсадной колонны: для ОК 146 мм с толщиной стенки 10 мм проходное сечение составляет 126 мм — отклонение по типоразмеру приведёт к негерметичному разделению растворов или заклиниванию.

Стойкость и условия эксплуатации

Конструкция рассчитана на работу в среде бурового и тампонажного растворов, технической воды при температуре до +100 °C и давлении продавки до 25 МПа. Алюминиевый сплав корпуса обеспечивает прочность на период цементирования и при этом легко разбуривается, а резиновые манжеты сохраняют эластичность и плотный контакт со стенкой трубы в указанном диапазоне температур. Для агрессивных сред, выходящих за пределы стандартных параметров цементирования, требуется отдельное согласование исполнения.

Как выбрать

• Сверьте условный диаметр и толщину стенки обсадной колонны — типоразмер 456-146 соответствует ОК 146×10 мм.
• Проверьте тип пробки: нижняя (продавочная) с разрушаемой диафрагмой — для отделения цемента от бурового раствора.
• Уточните рабочие параметры скважины: температуру и давление продавки относительно предельных значений.
• Согласуйте комплектность с верхней пробкой и упорным кольцом «стоп» соответствующего типоразмера.

Поставка

Отгружаем продукцию для нефтегазового сервиса юридическим лицам и ИП по всей России партиями под объекты бурения и капитального ремонта скважин. Единица измерения — шт, комплектность — пробка нижняя в сборе. Оставьте заявку с указанием количества и параметров скважины — менеджер подготовит коммерческое предложение и поможет подобрать сопутствующую оснастку для цементирования.
