Муфта 20 1SN

Муфта 20 1SN — обжимной (неразборный) фитинг из конструкционной стали с цинковым покрытием, предназначенный для опрессовки на рукав высокого давления типа 1SN с внутренним диаметром 20 мм (условный проход DN20). Маркировка 1SN означает рукав по EN 853 с одной металлической оплёткой. Купить муфту 20 1SN целесообразно при серийной сборке РВД на опрессовочных станках, когда требуется надёжное соединение шланга с ниппелем под давлением гидросистемы.

Сфера применения

Изделие используется при изготовлении и ремонте рукавов высокого давления для гидроприводов мобильной и стационарной техники. Это узлы строительной и дорожной техники (экскаваторы, бульдозеры, погрузчики, краны), сельхозмашины, лесозаготовительное оборудование, металлургические и прессовые линии, гидрофицированные станки, буровые установки нефтегаза, коммунальная техника.

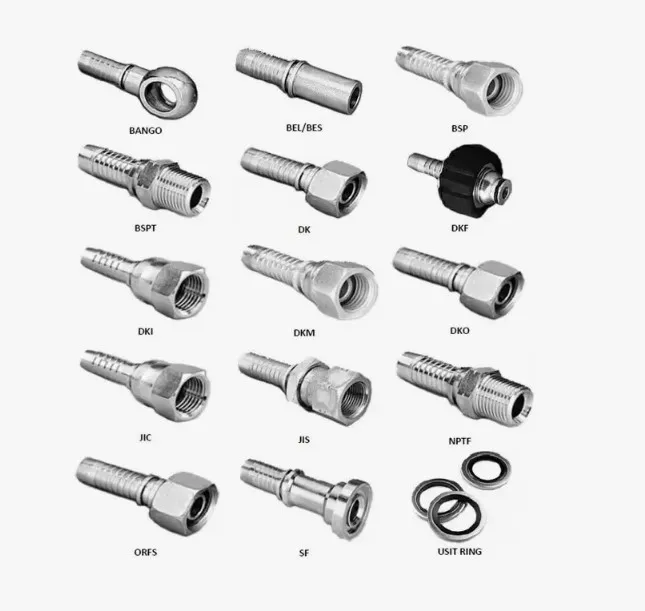

Муфта обжимается на рукав 1SN Ø20 мм совместно с ниппелем нужного типа (BSP, JIC, ORFS, метрический конус, фланцы SAE и др.), формируя готовую сборку для подачи рабочей жидкости в гидроцилиндры, гидромоторы, распределители и магистрали системы.

Как применяется и монтируется

Сборка выполняется только заводским способом — на опрессовочном (обжимном) прессе с использованием кулачков под соответствующий типоразмер. Рукав торцуется под прямым углом, надевается в муфту до упора, затем устанавливается ниппель, и узел обжимается до расчётного диаметра по таблице производителя пресса. Ручной монтаж и повторный обжим не допускаются: муфта неразборная и рассчитана на однократную опрессовку.

Подбирайте муфту строго под тип и внутренний диаметр рукава: для 2SN, 4SP, 4SH или R7/R8 нужны другие посадочные размеры и юбки. Установка на несоответствующий шланг приведёт к выдавливанию сборки под давлением.

Стойкость и условия эксплуатации

Соединение работает с минеральными гидравлическими маслами, эмульсиями типа «масло в воде», водой и техническими жидкостями на нефтяной основе. Рабочая температура −40…+100 °C, рабочее давление до 16 МПа, разрывное — до 64 МПа (фактические параметры определяются также характеристиками рукава и ниппеля). Цинковое покрытие защищает корпус от коррозии при хранении и эксплуатации в условиях повышенной влажности. Для агрессивных сред, пара высокой температуры и пищевых продуктов изделие не предназначено.

Как выбрать

• Тип рукава и количество оплёток — в данном случае 1SN по EN 853;
• Внутренний диаметр шланга — 20 мм (DN20), посадка муфты привязана к этому размеру;
• Соответствующий ниппель (резьба, угол, тип уплотнения) под ответный штуцер гидросистемы;
• Совместимость с обжимным прессом и наличие таблицы обжима для выбранной пары «муфта + ниппель».

Поставка

Отпуск ведётся юридическим лицам и индивидуальным предпринимателям партиями (не розница), с доставкой в любой регион России. Единица измерения — шт. Оставьте заявку с указанием требуемого количества и типа ответных ниппелей — менеджер подготовит коммерческое предложение и поможет скомплектовать фитинги под вашу программу сборки РВД.
