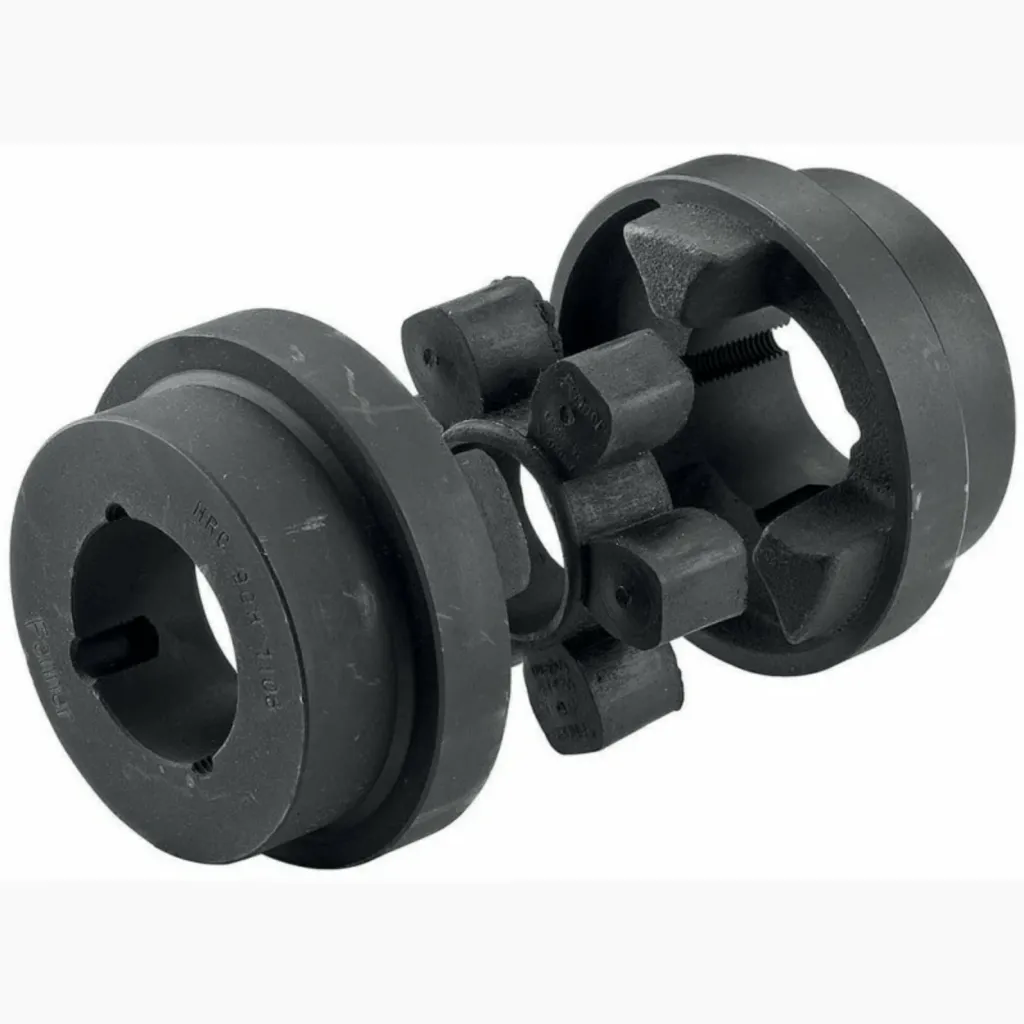

Серпімді муфталар үшін жұлдызша УРТ 110*195*40 ГОСТ 14084-93

Резиновый упругий элемент в форме шестилучевой звезды для соединительных муфт со звёздочкой, изготовленный по ГОСТ 14084-93. Размеры — внутренний диаметр 110 мм, наружный 195 мм, высота 40 мм. Купить звёздочку УРТ для муфт упругих 110×195×40 удобно для комплектования и ремонта приводных узлов оборудования. Изделие выполнено из маслобензостойкой резины на основе нитрильного каучука твёрдостью 65–75 единиц по Шору А и работает как демпфер между кулачками полумуфт.

Сфера применения

Упругий элемент используется в приводах насосного и компрессорного оборудования, редукторов, вентиляторов, дымососов, электродвигателей, маслостанций и гидроагрегатов. Муфты со звёздочкой широко встречаются в нефтегазовой отрасли, химической промышленности, энергетике и теплоснабжении, в водоканалах и системах ЖКХ, а также в общем машиностроении и металлургии.

Основная задача звёздочки — передача крутящего момента между соосными валами с одновременной компенсацией осевых, радиальных и угловых смещений, гашением крутильных колебаний и сглаживанием ударных пиковых нагрузок при пусках и реверсах.

Как применяется и монтируется

Перед монтажом выверяют соосность валов и осевой зазор между полумуфтами в пределах, указанных в паспорте муфты. Звезду заводят лучами в окна между кулачками одной из полумуфт, затем сводят полумуфты до проектного зазора и контролируют равномерность прилегания лучей. Резиновый элемент устанавливается без смазки и без принудительного обжатия; запрессовка молотком или нагрев пламенем недопустимы. После пробного пуска проверяют отсутствие биений и нагрев муфты.

Изделие рассчитано на работу в диапазоне −40…+70 °C в средах воздух, масло, бензин. Для горячего пара, концентрированных кислот и щелочей данный упругий элемент не подходит — требуется подбор муфты иной конструкции.

Стойкость и условия эксплуатации

Резина на основе нитрильного каучука устойчива к минеральным маслам, нефтепродуктам, бензину и дизельному топливу, что позволяет применять муфту в маслозаполненных корпусах и в среде масляного тумана. Условная прочность при растяжении — не менее 8 МПа, относительное удлинение при разрыве — не менее 250 %, что обеспечивает запас по упругим деформациям. Длительный контакт с горячим паром, ароматическими растворителями и сильными окислителями сокращает ресурс элемента.

Как выбрать

• Сверьте посадочные размеры с типоразмером муфты: внутренний 110 мм, наружный 195 мм, высота 40 мм по ГОСТ 14084-93.
• Оцените рабочую среду и температуру в зоне муфты — нитрильная резина оптимальна для масел и топлив.
• Учтите крутящий момент и характер нагрузки (реверс, частые пуски) — это влияет на ресурс элемента.
• При нестандартных условиях возможна проработка изготовления по чертежу или техническому заданию.

Поставка

Отгружаем звёздочки для упругих муфт по всей России юридическим лицам и ИП, поставка партиями для ремонтных служб, комплектовщиков и производственных предприятий. Единица измерения — шт. Оставьте заявку с указанием типоразмера и требуемого количества — менеджер подготовит коммерческое предложение и поможет с подбором по параметрам муфты.
