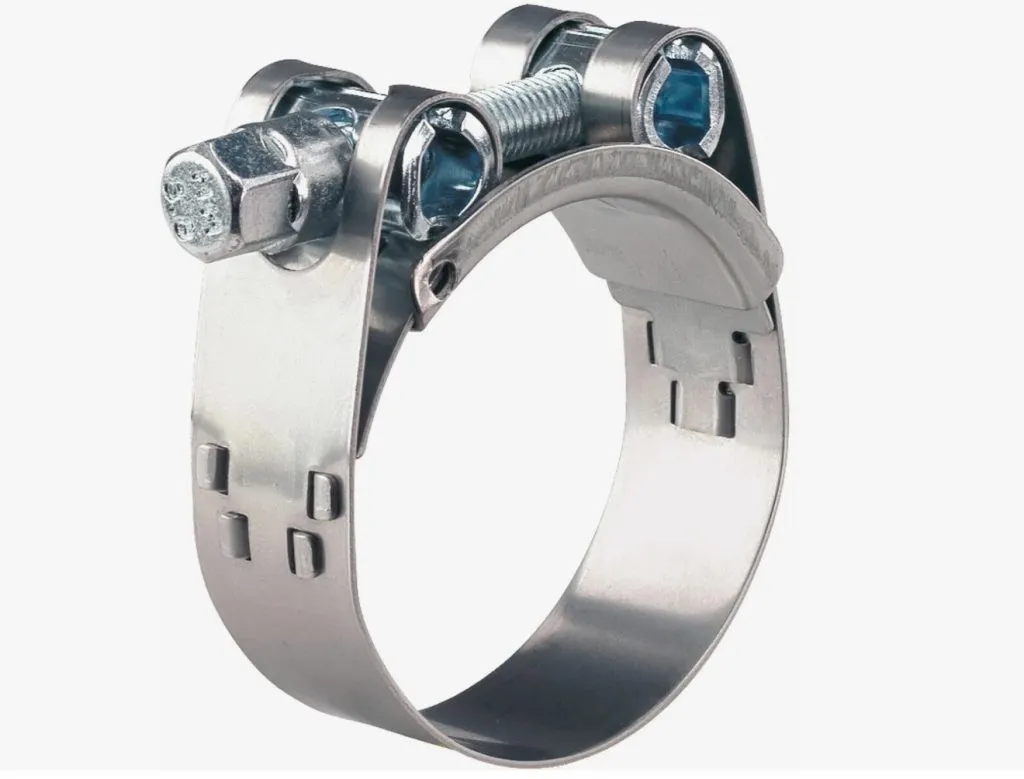

Күштік қысқыш 233/30 GBS (226-239 мм)

Силовой болтовой хомут серии NORMA GBS предназначен для герметичного крепления рукавов и шлангов большого диаметра на патрубках и штуцерах. Изделие изготовлено из оцинкованной стали по стандарту DIN 3017-1, имеет сплошную (непросечную) ленту шириной 30 мм с закатанной безопасной кромкой и обжимной диапазон 226–239 мм. Купить хомут силовой 233/30 GBS (226-239 мм) целесообразно для соединений, где требуется равномерное распределение усилия по окружности рукава и устойчивость к вибрационным нагрузкам.

Сфера применения

Усиленные хомуты NORMA GBS применяются в грузовой и сельскохозяйственной технике, в карьерных самосвалах, тракторах, комбайнах, а также на промышленных установках и стационарных компрессорных станциях. Типовые узлы — патрубки турбонаддува и интеркулера, воздуховоды воздушных фильтров, рукава систем охлаждения двигателя, магистрали отвода отработавших газов, шланги топливоподготовки и подачи технологической воды.

В машиностроении и металлургии изделие востребовано на пневмо- и гидролиниях, в системах вентиляции и аспирации, при монтаже армированных рукавов большого диаметра. В ЖКХ и водоканале хомут с замком используется для временных и постоянных соединений трубопроводов с резинотканевыми и силиконовыми рукавами.

Как применяется и монтируется

Лента заводится в замок, протягивается через корпус и затягивается винтом под шестигранник динамометрическим ключом до рекомендуемого усилия 20 Н·м. Перед монтажом проверяют соответствие наружного диаметра рукава обжимному диапазону 226–239 мм, чистоту посадочной поверхности патрубка и положение хомута относительно бортика. После первого температурного цикла рекомендуется контрольная подтяжка — резина и эластомеры дают усадку, что снижает контактное давление в стыке.

Силовой хомут с непросечной лентой и закатанной кромкой подходит для тонкостенных силиконовых и резиновых патрубков — лента не прорезает и не повреждает оплётку. Для герметизации трубопроводов под давлением жидкости вместо хомута следует применять фланцевые или резьбовые соединения.

Стойкость и условия эксплуатации

Рабочий диапазон температур составляет −40…+100 °C, что перекрывает условия эксплуатации большинства автомобильных и промышленных систем подачи воздуха, воды и охлаждающей жидкости. Цинковое покрытие обеспечивает повышенную коррозионную стойкость в атмосферных условиях, при контакте с маслами, инертными газами и техническими жидкостями. Изделие не предназначено для длительной работы в агрессивных кислотных и щелочных средах, а также в зонах постоянного погружения в морскую воду — для таких условий применяют хомуты из нержавеющей стали.

Как выбрать

• Подбирайте типоразмер так, чтобы наружный диаметр рукава попадал в середину обжимного диапазона, а не в крайние значения.
• Учитывайте ширину ленты 30 мм — она требует ответной длины гладкой посадочной зоны на патрубке.
• Для пульсирующих и вибронагруженных соединений выбирайте силовую серию GBS с болтовым замком, а не червячные конструкции.
• Контролируйте момент затяжки — превышение 20 Н·м может деформировать тонкостенный патрубок.

Поставка

Реализация ведётся по всей России юридическим лицам и индивидуальным предпринимателям, отгрузка партиями под проектные и сервисные задачи, без розницы. Единица измерения — шт, доставка организуется в любой регион РФ удобным транспортом. Оставьте заявку с указанием требуемого количества и типоразмеров — менеджер подготовит коммерческое предложение и поможет подобрать аналоги по диаметру и ширине ленты.
