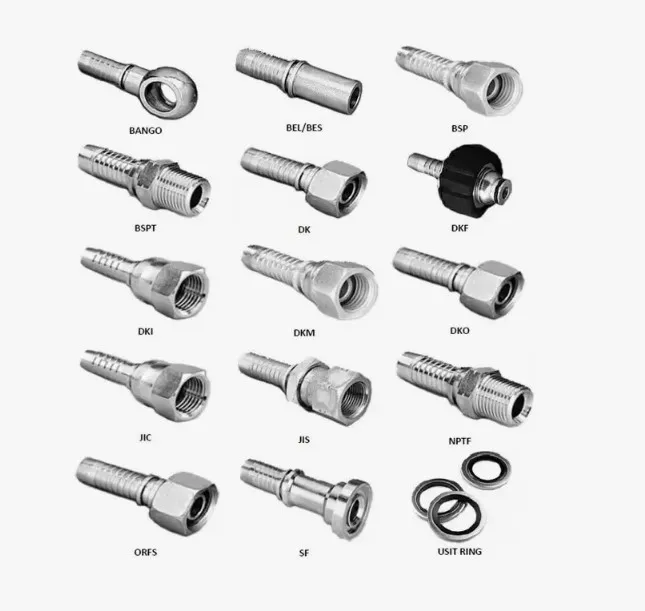

JIC 9/16 45 (6 мм)

Угловой фитинг JIC 9/16 45 (6 мм) — присоединительный элемент для сборки рукавов высокого давления с внутренним диаметром 6 мм (1/4″). Резьба 9/16-18 UNF выполнена по стандарту SAE J514 (JIC) с уплотнением «металл по металлу» по конусу 37° и углом уплотнительной фаски 74°. Корпус изготовлен из стали с цинковым покрытием для защиты от коррозии. Купить фитинг JIC 9/16 45 целесообразно при сборке РВД для гидросистем, где необходим угловой отвод в стеснённых компоновках.

Сфера применения

Изделие используется для оконцовки рукавов высокого давления в гидравлических контурах мобильной и промышленной техники: строительно-дорожных машин, экскаваторов, погрузчиков, тракторов, коммунального транспорта, прессов, станков и гидрофицированного оборудования металлургии. Применяется в подключении к гидрораспределителям, насосам, гидромоторам, гидроцилиндрам и блокам управления с ответной частью JIC 37°.

Угловое исполнение 45° востребовано там, где прямой фитинг создаёт перегиб рукава или не вписывается в монтажное пространство — у плотно скомпонованных гидроагрегатов, под защитными кожухами, рядом с рамой техники. Такое решение снижает изгибные нагрузки на РВД и продлевает его ресурс.

Как применяется и монтируется

Фитинг устанавливается на рукав методом обжима в соответствующей муфте на опрессовочном станке. После обжима выполняется подключение к ответному ниппелю с конусом 37°: накидная гайка с наружной резьбой 9/16-18 UNF наворачивается на штуцер и затягивается ключом с контролируемым моментом. Герметичность обеспечивается прижатием конусных поверхностей без применения уплотнительных колец и подмоток. Перед монтажом следует проверить чистоту резьбы и конуса, отсутствие задиров и забоин.

Соединение JIC 37° несовместимо с фитингами BSP, ORFS и DIN 24° — внешне похожие по диаметру резьбы, они имеют другой угол уплотнения и не дадут герметичности при попытке соединения.

Стойкость и условия эксплуатации

Стальной цинкованный корпус рассчитан на рабочее давление до 40 МПа и эксплуатацию в диапазоне температур −40…+100 °C. Рабочие среды — минеральные масла, гидравлические жидкости, вода, воздух, водно-масляные эмульсии. Для агрессивных химических сред, морской воды и сред с повышенной коррозионной активностью требуется применение фитингов из нержавеющей стали.

Как выбрать

• Соответствие типоразмера присоединению ответной части: резьба 9/16-18 UNF и конус 37° (JIC по SAE J514).
• Соответствие условного прохода рукаву — DN6 (1/4″).
• Угол исполнения (прямой, 45°, 90°) — исходя из схемы прокладки РВД и доступного пространства.
• Материал и покрытие — под рабочую среду и условия эксплуатации (сталь цинкованная для стандартных гидросистем).

Поставка

Реализация ведётся по всей России юридическим лицам и индивидуальным предпринимателям, поставка партиями для производственных и ремонтных нужд. Единица измерения — шт. Оставьте заявку с указанием требуемого количества и сопутствующих позиций для сборки РВД — менеджер подготовит коммерческое предложение и поможет с подбором фитингов и муфт под конкретную задачу.
