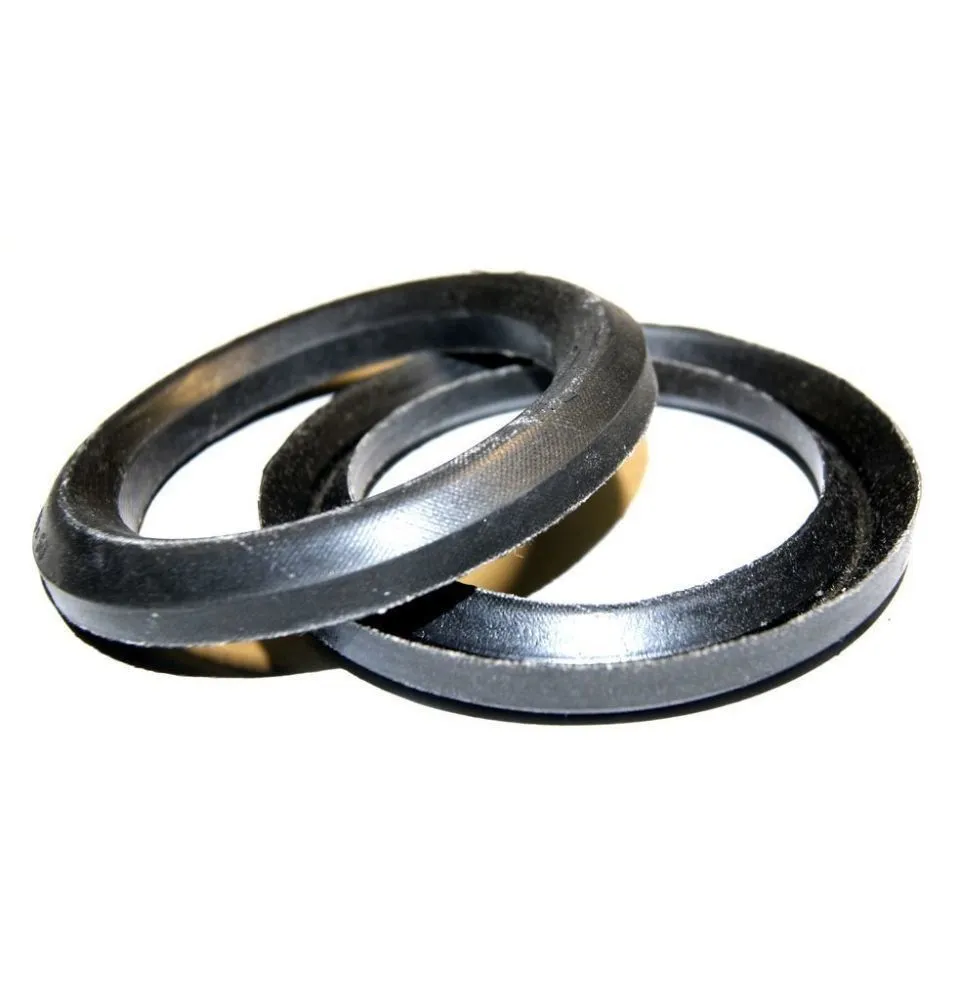

Кольцо опорное КО 50*65 ГОСТ 22704-77

Опорное кольцо из прорезиненной ткани предназначено для комплектации шевронных манжетных уплотнений по ГОСТ 22704-77. Купить Кольцо опорное КО 50*65 ГОСТ 22704-77 целесообразно при сборке пакетов уплотнений для штоков и плунжеров гидравлических и пневматических цилиндров, где требуется жёсткая опорная база под рабочие манжеты. В обозначении КО 50×65 указаны тип элемента (кольцо опорное) и присоединительные размеры: внутренний диаметр 50 мм и наружный 65 мм, что соответствует ширине уплотняемого зазора 7,5 мм.

Изделие выполнено на основе резинотканевого материала с армированием хлопчатобумажной тканью и резиновым слоем на каучуке НБР (твёрдость 75–85 по Шору А). Такая конструкция обеспечивает геометрическую стабильность опорного элемента под нагрузкой и предотвращает выдавливание мягких шевронных манжет в монтажный зазор.

Сфера применения

Опорные кольца применяются в тяжёлом машиностроении, металлургии, гидравлическом прессовом оборудовании, гидродомкратах, прессах горячей и холодной штамповки, экструзионных и литьевых установках. Используются в цилиндрах с возвратно-поступательным движением штока при условном давлении до 50 МПа и скорости скольжения до 0,5 м/с. Типичные рабочие среды — минеральные масла, вода, водомасляные эмульсии, сжатый воздух.

Как применяется и монтируется

Кольцо устанавливается в комплекте шевронных манжет со стороны рабочей среды и служит жёсткой опорой пакета, воспринимающей давление и распределяющей его на манжеты. Перед монтажом канавку и сопрягаемые поверхности очищают, проверяют отсутствие задиров и заусенцев, элементы пакета слегка смазывают рабочей жидкостью. Кольцо заводится в посадочное место без перекосов; затяжка нажимной втулки выполняется равномерно, обеспечивая плотное прилегание всех элементов пакета без избыточного обжатия манжет.

Опорное кольцо на основе НБР работает в диапазоне от −60 до +100 °C в средах на минеральной основе; для агрессивных сред, перегретого пара и контакта с горячими маслами выше указанной температуры данное исполнение не предназначено.

Стойкость и условия эксплуатации

Резинотканевая основа с бутадиен-нитрильным каучуком устойчива к минеральным маслам, дизельному топливу, гидравлическим жидкостям на нефтяной основе, технической воде и эмульсиям. Изделие не рекомендуется применять в контакте с концентрированными кислотами и щелочами, кетонами, ароматическими и хлорированными углеводородами, озоном, а также при температурах за пределами указанного диапазона.

Как выбрать

• Сверить присоединительные размеры (внутренний и наружный диаметры) с посадочным гнездом цилиндра и шириной уплотняемого зазора.
• Проверить совместимость материала с рабочей средой, давлением и температурой узла.
• Подобрать кольцо в соответствии с типоразмером шевронных манжет одного комплекта по ГОСТ 22704-77.
• При нестандартных параметрах согласовать изготовление по чертежу или техническому заданию.

Поставка

Реализация ведётся по всей России юридическим лицам и индивидуальным предпринимателям, партиями под производственные и ремонтные нужды, с доставкой в ваш регион. Единица измерения — шт. Оставьте заявку с указанием требуемого количества и параметров узла: менеджер подготовит коммерческое предложение и поможет подобрать сопутствующие элементы шевронного комплекта.
