Көп ойықты белдік УРТ 3/НВ-3812

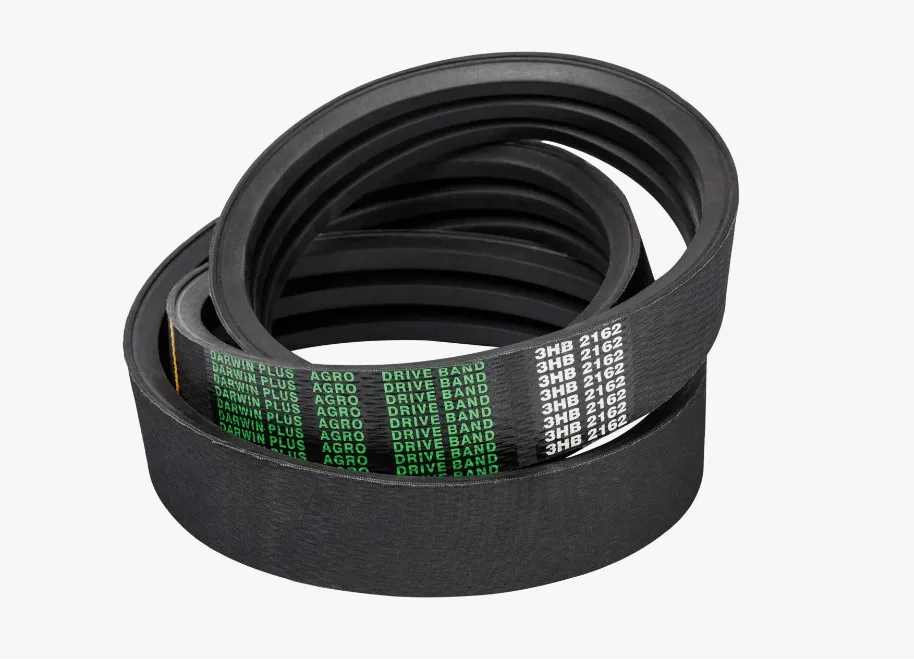

Приводной клиновой ремень с тремя параллельными ручьями узкого профиля НВ, объединёнными общей резинотканевой оплёткой в единое изделие. Изготавливается из резины с полиэфирным кордом по ГОСТ 1284.1-89 / ISO 4184 и предназначен для передачи значительных мощностей в шкивных передачах с высокими динамическими нагрузками. Купить ремень УРТ многоручьёвый 3/НВ-3812 рационально для механизмов, где требуется синхронная работа нескольких ручьёв без риска опрокидывания и сброса при пусковых ударах и вибрации. Маркировка расшифровывается так: «3» — количество ручьёв, «НВ» — узкий клиновой профиль (зарубежный аналог SPB), «3812» — расчётная длина Lp в миллиметрах.

Сфера применения

Многоручьёвая конструкция востребована в тяжёлом машиностроении, металлургии, горно-обогатительной и цементной отраслях, в деревообработке, на компрессорных и насосных станциях, в сельхозтехнике и стационарных энергоустановках. Изделие используется в приводах щековых и конусных дробилок, шаровых и валковых мельниц, поршневых и винтовых компрессоров, тяговых и дымососных вентиляторов, а также в станочном парке — там, где одиночные клиновые ремни в комплекте склонны к разнотягу и проскальзыванию.

За счёт жёсткой связи ручьёв общей обкладкой нагрузка распределяется равномерно по всей ширине передачи 51 мм, что критично для агрегатов с переменным крутящим моментом и реверсивной работой.

Как применяется и монтируется

Перед установкой проверяют параллельность валов и соосность шкивов, состояние ручьёв канавок — забоины и износ профиля недопустимы. Ремень укладывается в канавки без перекоса, натяжение задаётся смещением подвижной опоры двигателя или натяжного ролика и контролируется по прогибу ветви под нормированной нагрузкой. Запрещено заводить изделие на шкивы рычагом или монтировкой — это разрушает корд. После первых часов работы натяжение подтягивают повторно, так как происходит первичная вытяжка полиэфирного несущего слоя.

Многоручьёвый ремень нельзя заменять набором одиночных клиновых ремней того же профиля: единая оплётка обеспечивает синхронность ручьёв и устойчивость к опрокидыванию, чего сборный комплект не даёт.

Стойкость и условия эксплуатации

Рабочий диапазон температур от −30 до +60 °C, окружная скорость — до 40 м/с. Резиновая обкладка обладает маслобензостойкостью, устойчивостью к озону и атмосферным воздействиям, что допускает эксплуатацию в открытых трансмиссиях и в условиях случайного попадания смазочных материалов. Изделие не предназначено для постоянного контакта с агрессивными кислотами и щелочами, перегретым паром, а также для работы при температурах ниже либо выше указанного диапазона.

Как выбрать

• Сверьте профиль (НВ), количество ручьёв и расчётную длину Lp с паспортом приводимого агрегата или с заменяемым ремнём.
• Убедитесь, что геометрия канавок шкивов соответствует профилю НВ — ширина по большому основанию 17 мм, угол клина 40°, шаг 19 мм.
• Оцените условия среды: при контакте с маслами и атмосферными факторами подходит стандартное исполнение; для специфических сред уточняйте требования.
• Для нестандартных передач возможна поставка ремней других длин и числа ручьёв — по чертежу или техническому заданию.

Поставка

Отгрузка по всей России юридическим лицам и индивидуальным предпринимателям, работаем партиями — без розницы. Единица измерения — шт. Доставка организуется в любой регион транспортными компаниями. Оставьте заявку с указанием типоразмера и количества — менеджер подготовит коммерческое предложение и при необходимости поможет подобрать аналог под параметры вашего привода.
