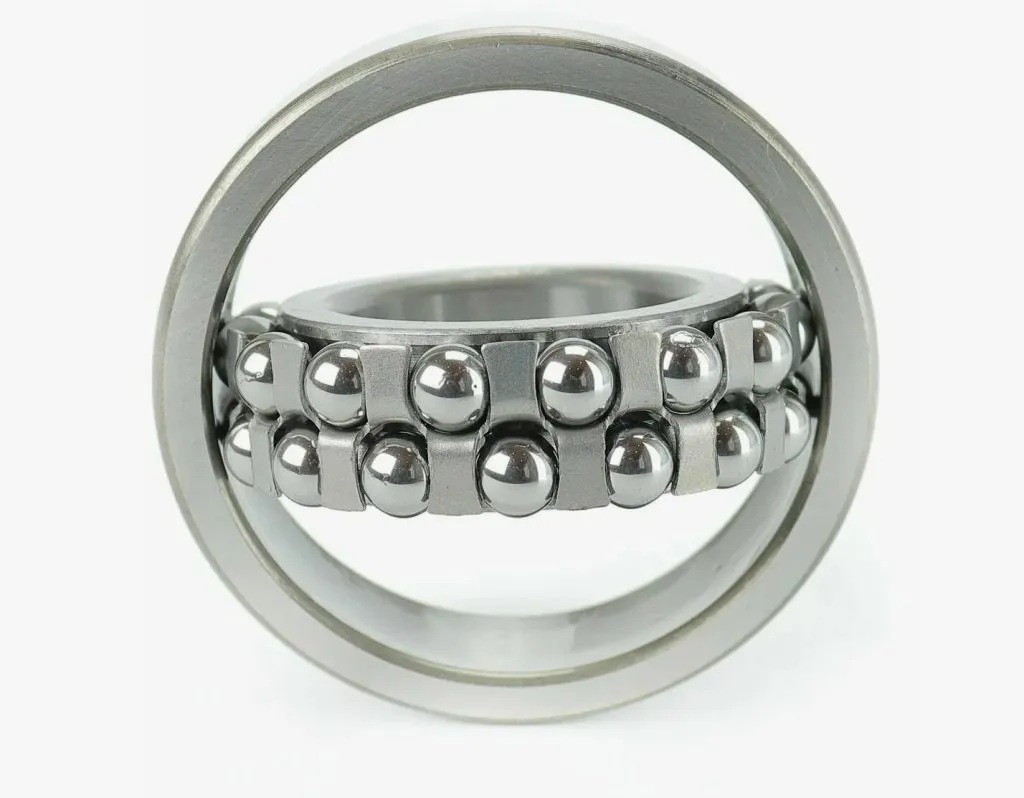

Подшипник 11209 (1210К+Н210) 45*90*35мм

Подшипник 11209 — радиальный шариковый двухрядный сферический узел качения с закрепительной втулкой Н210, изготовленный по ГОСТ 28428-90 из подшипниковой стали ШХ15. Габариты посадочного места 45×90×35 мм, монтаж производится на гладкий вал диаметром 45 мм через коническое отверстие внутреннего кольца (конусность 1:12). Купить подшипник 11209 (1210К+Н210) 45*90*35мм имеет смысл там, где требуется компенсация перекосов осей и упрощённая установка без шлифованных посадочных поясков на валу.

Маркировка читается так: 1210К — собственно сферический двухрядный подшипник с конусным внутренним кольцом, Н210 — закрепительная втулка, обеспечивающая фиксацию узла на гладком валу при затяжке шлицевой гайкой. Конструкция самоустанавливающаяся, допускает угловую расцентровку валов до 2–3°.

Сфера применения

Изделие востребовано в машиностроении, сельскохозяйственной технике, текстильном и деревообрабатывающем оборудовании, на конвейерных линиях и в вентиляторных установках. Опоры данного типа особенно полезны в длинных трансмиссиях и трансмиссионных валах, где жёсткий монтаж двух и более опор неизбежно приводит к перекосам из-за прогиба вала, погрешностей корпусов и температурных деформаций.

В составе барабанных приводов, элеваторов, шнеков, ленточных и цепных конвейеров такие опоры компенсируют несоосность посадочных мест и продлевают ресурс узла. Применяются в насосных установках, мешалках, вентиляторах общепромышленного назначения, а также в редукторах и приводах вспомогательных механизмов.

Как применяется и монтируется

Особенность узла — установка на гладкий вал без проточек и буртов. Закрепительная втулка Н210 надевается на вал, на её конический хвостовик надвигается подшипник, после чего весь комплект фиксируется шлицевой гайкой. Затяжка контролируется по радиальному зазору или по моменту: чрезмерное усилие приводит к выборке зазора и перегреву, недостаточное — к проворачиванию внутреннего кольца. Смазка применяется пластичная или жидкая в зависимости от типа корпуса и условий работы.

Двухрядная сферическая опора с втулкой Н210 — рациональный выбор для длинных валов и узлов с гарантированной несоосностью, но она не предназначена для высокоскоростных шпинделей и прецизионных приводов, где требуется минимальное биение.

Стойкость и условия эксплуатации

Сталь ШХ15 обеспечивает работу узла в диапазоне температур от -30 до +120 °C при стандартной пластичной смазке. Класс точности 0 (нормальный) соответствует общепромышленному применению. Подшипник рассчитан на радиальные нагрузки с возможностью восприятия осевой составляющей в обоих направлениях. Для агрессивных сред, повышенных температур или скоростей требуется подбор соответствующего исполнения и специальной смазки.

Как выбрать

• Проверьте диаметр вала и посадочные размеры корпуса — должны соответствовать 45×90×35 мм с учётом втулки Н210.
• Оцените величину ожидаемого перекоса осей — сферическая опора компенсирует до 2–3°.
• Уточните соответствие ГОСТ 28428-90 и марку стали ШХ15 при работе с ответственными узлами.
• Согласуйте тип смазки и температурный режим с условиями эксплуатации оборудования.

Поставка

Работаем с юридическими лицами и ИП по всей России, отгрузка партиями под производственные и ремонтные нужды, доставка в ваш регион согласовывается отдельно. Единица измерения — шт. Оставьте заявку с указанием требуемого количества и параметров узла — менеджер подготовит коммерческое предложение и поможет подобрать аналог или сопутствующие комплектующие.
