Манжета шевронная М 200*230 ГОСТ 22704-77

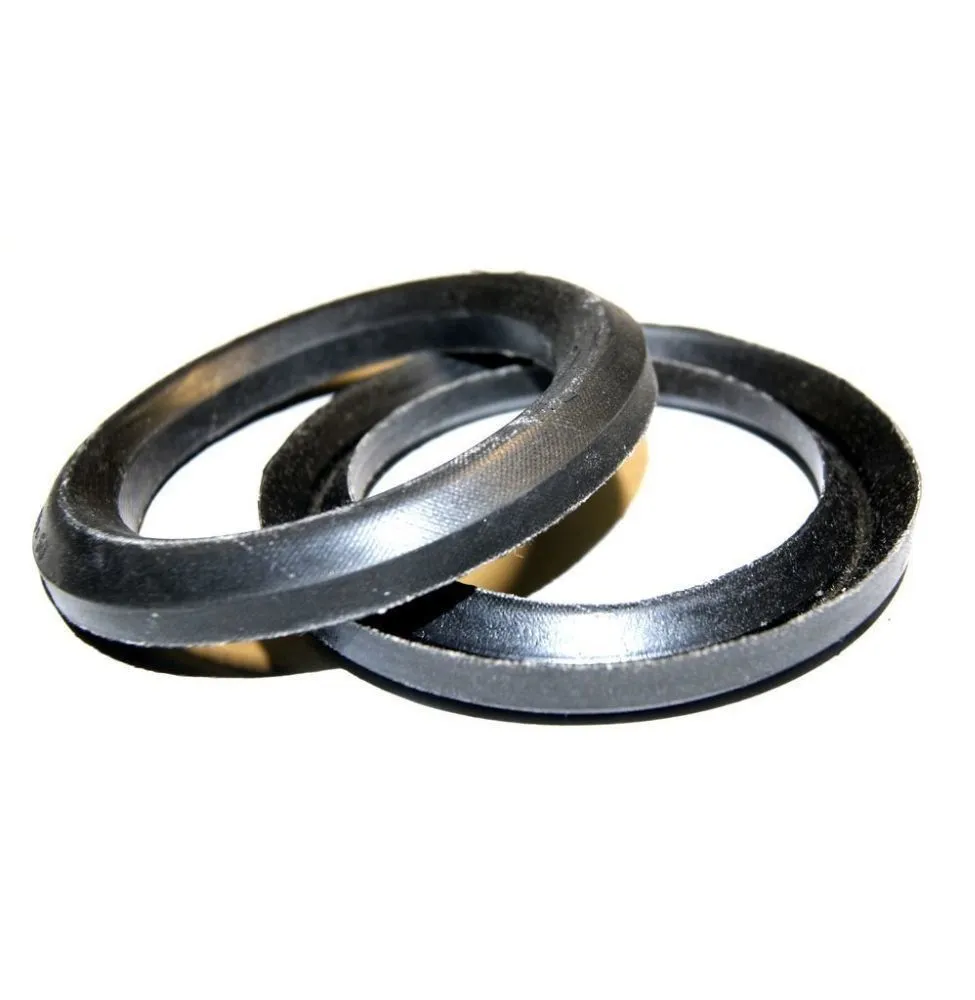

Манжета шевронная М 200х230 — резинотканевый уплотнительный элемент V-образного профиля для штоков и плунжеров гидравлических устройств, работающих на воде и водных эмульсиях. Изготавливается по ГОСТ 22704-77 из резины на основе бутадиен-нитрильного каучука с армированием хлопчатобумажной или синтетической тканью. Купить манжету шевронную М 200*230 ГОСТ 22704-77 целесообразно при комплектации гидроцилиндров с возвратно-поступательным движением и рабочим давлением до 50 МПа. Индекс «М» в обозначении указывает на исполнение для воды и водных эмульсий, а размеры 200×230 мм — внутренний и наружный диаметры комплекта при радиальном сечении 15 мм.

Сфера применения

Шевронные уплотнения этого типоразмера применяются в тяжёлом машиностроении, металлургическом и кузнечно-прессовом оборудовании, прессах, гидравлических подъёмниках и испытательных стендах. Изделие востребовано там, где рабочей жидкостью выступает вода, водные эмульсии или составы на водной основе с противокоррозионными присадками — например, в прокатных станах, гидроприводах прессов горячей и холодной штамповки, на шахтных гидростойках.

В составе гидроузла манжета герметизирует подвижное сопряжение шток–втулка и не допускает утечку среды наружу при давлении в магистрали. Многоэлементная конструкция позволяет набирать пакет уплотнения нужной плотности под конкретные условия работы цилиндра.

Как применяется и монтируется

Комплект устанавливается в канавку гидроцилиндра в собранном виде: опорное кольцо, далее необходимое число шевронных элементов и сверху нажимное кольцо. При монтаже важно соблюдать ориентацию «лепестков» V-профиля в сторону рабочего давления, не перекашивать пакет и затягивать нажимное кольцо равномерно по моменту, указанному в документации на оборудование. Поверхность штока и расточки перед установкой очищают, смазывают рабочей жидкостью и проверяют на отсутствие задиров, способных повредить кромки.

Исполнение «М» предназначено только для воды и водных эмульсий. Для минеральных масел, топлив и агрессивных сред применяют манжеты других типов по ГОСТ 22704-77.

Стойкость и условия эксплуатации

Резинотканевый композит на основе БНК сохраняет упругость и герметизирующие свойства в диапазоне температур от −30 до +90 °C при скорости скольжения штока до 0,5 м/с. Изделие устойчиво к воде, водным эмульсиям и слабощелочным растворам. Для минеральных масел, нефтепродуктов, концентрированных кислот, щелочей и сред с температурой выше допустимой данный тип не применяется — следует выбирать другое маркированное исполнение.

Как выбрать

• Соответствие индекса материала рабочей среде гидросистемы (М — вода и водные эмульсии).
• Совпадение внутреннего и наружного диаметров и радиального сечения с посадочным местом цилиндра.
• Количество шевронных элементов в пакете под фактическое рабочее давление.
• Поставка по ГОСТ 22704-77 с возможностью изготовления нестандартных типоразмеров по чертежу или ТЗ.

Поставка

Реализация ведётся по всей России юридическим лицам и ИП, поставка партиями под проектные и ремонтные нужды предприятий. Единица измерения — шт. Доставка в ваш регион согласовывается отдельно. Оставьте заявку через форму или по телефону — менеджер уточнит требуемое количество, оформит спецификацию и подготовит коммерческое предложение, а при необходимости поможет подобрать аналог под параметры вашей гидросистемы.
