Шевронды манжет М 10*24 ГОСТ 22704-77

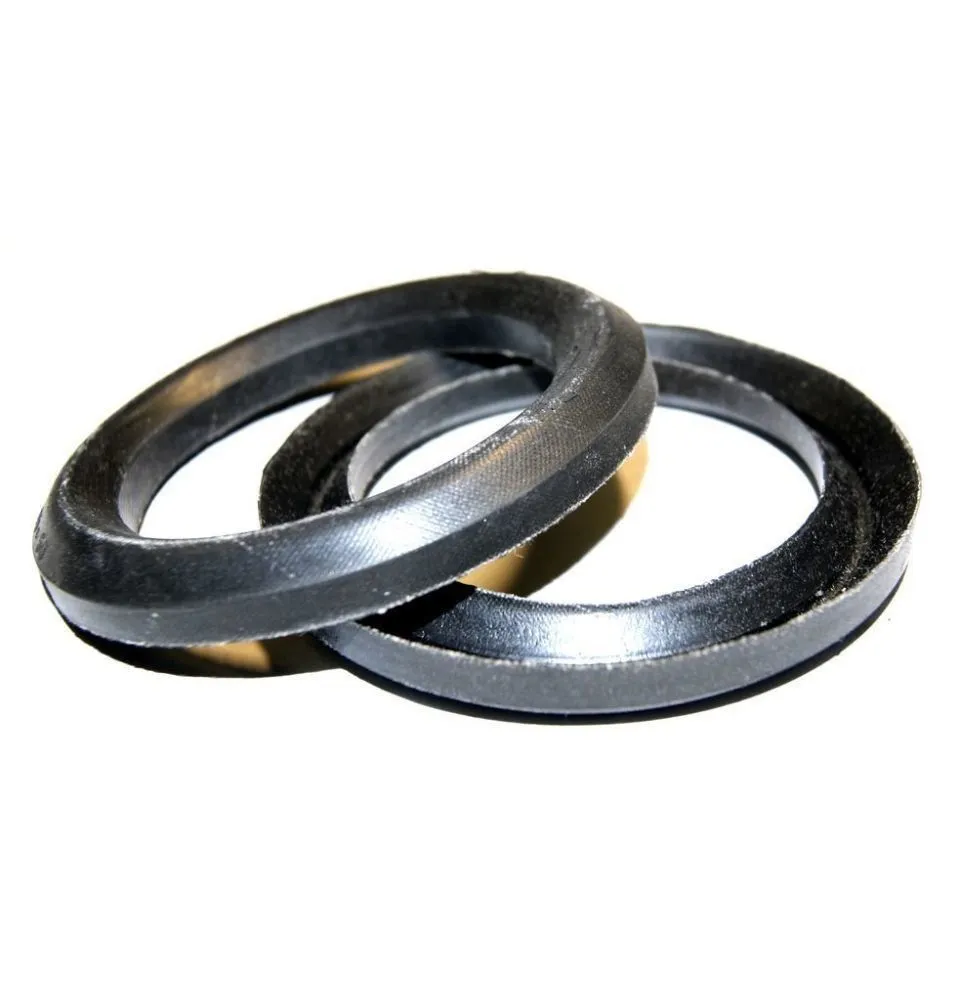

Манжета шевронная М 10*24 ГОСТ 22704-77 — уплотнительный элемент V-образного профиля из резины с тканевым каркасом, предназначенный для герметизации подвижных соединений гидравлического оборудования высокого давления. Купить манжету шевронную 10×24 по ГОСТ 22704-77 рационально для комплектации гидроцилиндров, прессов и приводов с возвратно-поступательным движением штока. Обозначение «М» указывает на принадлежность к группе малых размеров, цифры 10 и 24 — внутренний и наружный диаметры в миллиметрах, определяющие посадочные размеры в канавке.

Сфера применения

Шевронные уплотнения этого типоразмера востребованы в машиностроении, металлургии, нефтегазовом оборудовании, прессовом и кузнечно-штамповочном производстве. Их устанавливают в гидроцилиндры станков, гидравлических прессов, испытательных стендов, подъёмно-транспортной техники, гидроприводов промышленного и технологического оборудования.

Изделие работает в узлах, где необходима надёжная герметизация штоков и поршней при значительных давлениях рабочей жидкости. Профиль V-образной формы обеспечивает самоуплотнение: при росте давления кромки прижимаются плотнее к сопрягаемым поверхностям, компенсируя износ и микрозазоры.

Как применяется и монтируется

Манжета является элементом многоэлементного шевронного пакета, в который также входят опорное и нажимное кольца, а между ними устанавливаются рабочие манжеты в требуемом количестве. Перед монтажом канавку и сопрягаемые поверхности очищают, проверяют на отсутствие задиров и заусенцев, уплотнения смазывают рабочей жидкостью. Пакет собирают по направлению давления, затягивают нажимное кольцо равномерно, без перекосов, обеспечивая расчётное обжатие резинотканевых элементов.

Резинотканевая конструкция рассчитана на работу с минеральными маслами, водой, воздухом и эмульсиями при давлении до 50 МПа и температурах от −60 до +100 °C; для агрессивных сред и скоростей скольжения штока выше 0,5 м/с следует подбирать уплотнения другого типа.

Стойкость и условия эксплуатации

Резина с тканевым каркасом устойчива к воздействию нефтяных масел, гидравлических жидкостей на минеральной основе, воды и водомасляных эмульсий. Тканевый армирующий слой увеличивает прочность на разрыв и сопротивление выдавливанию в зазор при высоких давлениях. Уплотнение не предназначено для контакта с концентрированными кислотами, щелочами, ароматическими и хлорированными растворителями, а также для эксплуатации за пределами указанного температурного диапазона.

Как выбрать

• Сверьте посадочные размеры канавки с диаметрами 10 и 24 мм и группой М по ГОСТ 22704-77.
• Уточните рабочую среду и температуру — материал должен быть совместим с гидравлической жидкостью.
• Определите количество рабочих манжет в пакете исходя из давления и условий эксплуатации.
• При нестандартных узлах возможно изготовление комплектов уплотнений по чертежу или техническому заданию.

Поставка

Реализация ведётся по всей России юридическим лицам и индивидуальным предпринимателям, отгрузка партиями с доставкой в регион заказчика. Единица измерения — шт. Оставьте заявку через форму на сайте или свяжитесь с менеджером: специалист подготовит коммерческое предложение и поможет подобрать комплект шевронных уплотнений под параметры вашего гидрооборудования.
