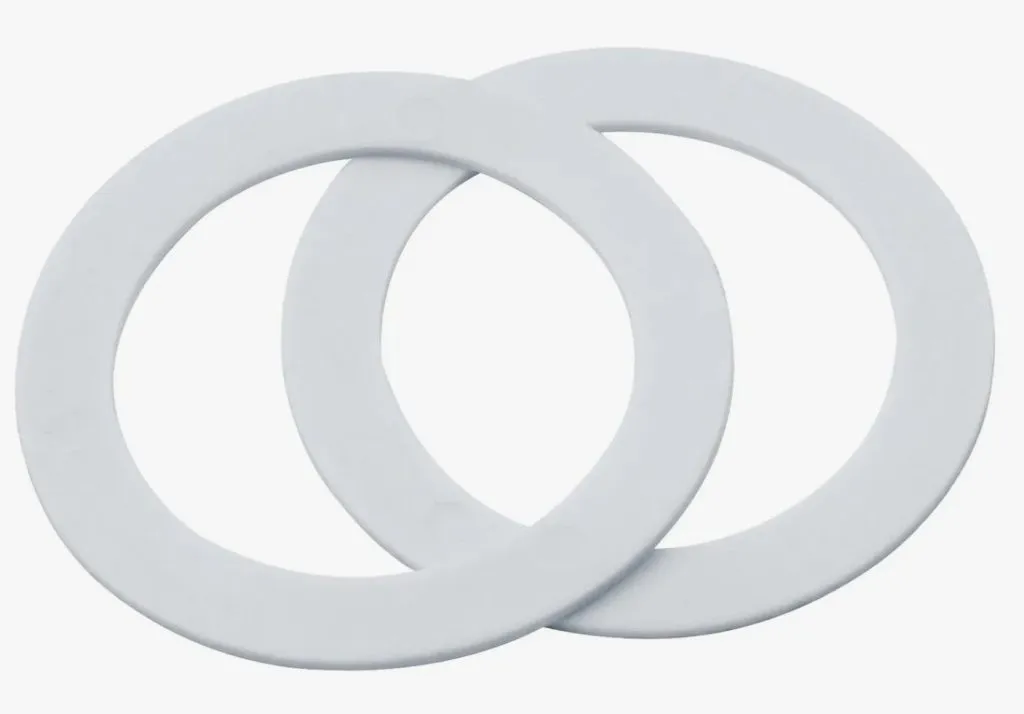

УРТ фторопластты төсеме Г-350-10 (394х422х3) ГОСТ 15180-86

Кольцевое плоское уплотнение из фторопласта-4 для фланцевых соединений трубопроводов и арматуры, изготовленное по ГОСТ 15180-86. Купить прокладку УРТ фторопластовую Г-350-10 (394х422х3) ГОСТ 15180-86 целесообразно при работе с агрессивными средами, где резина, паронит и эластомеры не обеспечивают требуемой химической стойкости. В обозначении «Г» — гладкая (плоская без выступов), «350» — условный проход Dy фланца в миллиметрах, «10» — условное давление Py в кгс/см² (1,0 МПа); геометрия 394×422×3 соответствует посадочному размеру и толщине листа фторопласта.

Сфера применения

Изделие востребовано в химической и нефтехимической отрасли, на установках разделения газов, в производстве кислот, щелочей, растворителей и хладагентов. Фторопластовое уплотнение применяется в пищевой и фармацевтической промышленности благодаря инертности материала к продуктам и стерилизующим средам, а также в нефтегазовом секторе — на узлах подготовки и транспортировки сред с маслами и топливом.

Типовые узлы установки — фланцы стальных и эмалированных трубопроводов, штуцеры теплообменников, реакторов, колонных и емкостных аппаратов, разъёмные соединения насосов, фильтров и запорной арматуры, работающих с агрессивными жидкостями, паром и инертными газами.

Как применяется и монтируется

Прокладка укладывается между уплотнительными поверхностями фланцев соосно с проходом, после чего болты затягиваются крест-накрест в несколько проходов с равномерным моментом — это компенсирует ползучесть фторопласта-4 под нагрузкой. При необходимости заготовки вырубают или фрезеруют из листа по чертежу; кромка должна быть ровной, без расслоений и заусенцев. После первичной обтяжки и термоциклирования рекомендуется контрольная подтяжка соединения.

Фторопласт-4 подходит практически для всех агрессивных сред в широком диапазоне температур, но склонен к холодной текучести — это нужно учитывать при выборе момента затяжки и геометрии фланца.

Стойкость и условия эксплуатации

Материал инертен к концентрированным кислотам и щелочам, органическим растворителям, маслам, топливу, пару, воде и инертным газам, не поддерживает горение и сохраняет работоспособность в широком температурном диапазоне. Ограничениями являются контакт с расплавами щелочных металлов, элементарным фтором и трифторидом хлора, а также длительные высокие удельные нагрузки без ограничительных буртов фланца.

Как выбрать

• Проверьте соответствие Dy и Py фланца — типоразмер Г-350-10 рассчитан на проход 350 мм и давление 1,0 МПа.
• Сверьте посадочные размеры 394×422 мм и толщину 3 мм с чертежом уплотнительной поверхности.
• Убедитесь, что фторопласт-4 совместим с рабочей средой и температурным режимом установки.
• При нестандартных фланцах закажите изготовление прокладок по чертежу или ТЗ.

Поставка

Отгружаем фторопластовые прокладки по всей России юрлицам и ИП партиями под проектные и ремонтно-эксплуатационные нужды предприятий. Единица измерения — шт. Оставьте заявку с указанием типоразмера и требуемого количества — менеджер подготовит коммерческое предложение и поможет подобрать аналог или изделие по чертежу.
